Эй 152182

Класс В 62d; 63с, Заа

СССР

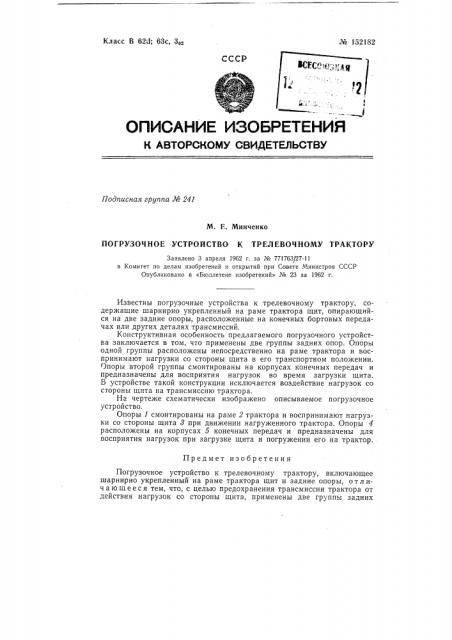

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 241

М. Е. Минченко

ПОГРУЗОЧ НОЕ УСТРОЙ СТВО К TP ЕЛ ЕВОЧ НОМУ TPA КТОРУ

Заявлено 3 апреля 1962 г. за Хе 771763)27-11 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 23 за 1962 r.

Известны погрузочные устройства к трелевочному трактору, содержащие шарнирно укрепленный на раме трактора щит, опирающийся на две задние опоры, расположенные на конечных бортовых передачах или других деталях трансмиссий.

Конструктивная особенность предлагаемого погрузочного устройства заключается в том, что применены две группы задних опор. Опоры одной группы расположены непосредственно на раме трактора и воспринимают нагрузки со стороны щита в его транспортном положении.

Опоры второй группы смонтированы на корпусах конечных передач и предназначены для восприятия нагрузок во время загрузки щита.

В устройстве такой конструкции исключается воздействие нагрузок со стороны щита на трансмиссию трактора.

На чертеже схематически изображено описываемое погрузочное устройство.

Опоры 1 смонтированы на раме 2 трактора и воспринимают нагрузки со стороны щита 3 при движении нагруженного трактора. Опоры 4 расположены на корпусах 5 конечных передач и предназначены для восприятия нагрузок при загрузке щита и погружении его на трактор.

Предмет изобретения

Погрузочное устройство к трелевочному трактору, включающее шарнирно укрепленный на раме трактора щит и задние опоры, отл ич а ю щ е е с я тем, что, с целью предохранения трансмиссии трактора от действия нагрузок со стороны щита, применены две группы задних

¹ 152182 опор, причем опоры одной группы укреплены непосредственно на раме трактора для восприятия всех нагрузок со стороны щита при движении нагруженного трактора, а опоры второй группы укреплены на корпусах конечных передач для восприятия нагрузок во время загрузки щита.

Подп. к печ. 8/XII — 62 г. Формат бум. 70 108 /t6

Зак. 3647/18 Тираж 775

ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М, Черкасский пер., д. 2/6.

Объем 0,18 изд. л.

Цена 4 кол.

Типография, пр. Сапунова, 2.

Составитель описания Е. И. Кривенко

Редактор Л. М. Струве Техред А. А. Камышникова Корректор Ю. М. Федулова
