Шариковый винтовой механизм

Шариковый винтовой механизм

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано для преобразования вращательного движения в поступательное. Цель изобретения - повышение КПД механизма. Для этого осевое усилие вращающегося винта 1 через катящиеся по винтовой нарезке шарики 5 передается роликам 7 и 8, которые передают его крышкам 4 и корпусу 9, совершающему поступательное движение, при этом неподвижные 2 и подвижные 3 в радиальном направлении ролики, установленные между крышками, прижимают шарики 5 к канавкам винта. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1521964 (51) 4 F 16 Н 25/22 г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4374717/25-28 (22) 08.02.88 (46) 15.11.89. Бюл. Р 42 (71) Львовский политехнический институт им.Ленинского комсомола и Тернопольский завод "Сатурн" (72) С.Г.Калинин, И.Н.Хорольский и И.Г.Завирохин (53) 621.833 ° 3 (088 ° 8) (56) Турпаев А.И. Винтовые механизмы и передачи. М.: Машиностроение, 1982, с.120, рис.59а. (54) ВАРИКОВЫЙ ВИНТОВОЙ МЕХАНИЗМ (57) Изобретение относится к машино2 строению и может быть использовано для преобразования вращательного движения в поступательное. Цель изобретения — повышение КПД механизма. Для этого осевое усилие вращающегося винта 1.через катящиеся по винтовой нарезке шарики 5 передается роликам 7 и 8, которые передают его крышкам 4 и корпусу 9, совершающему поступательное движение, при этом неподвижные 2 и подвижные 3 в радиальном направлении ролики, установленные между крышками, прижимают шарики 5 к канавкам винта. 2 ил.

1521964 уиг 2

Составитель А. Николаев

Редактор Ю.Середа Техред М.Ходанич Корректор Э.Лончакова

Подписное

Заказ 6930/34

Тираж 721

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, москва, M 35„ PaywcwaI-I наб., д. 4/5

Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина,101

Изобретение относится к машиностроению и может быть использовано в всех отраслях, где используются м ханизмы для преобразования враща5 тельного движения. в поступательное.

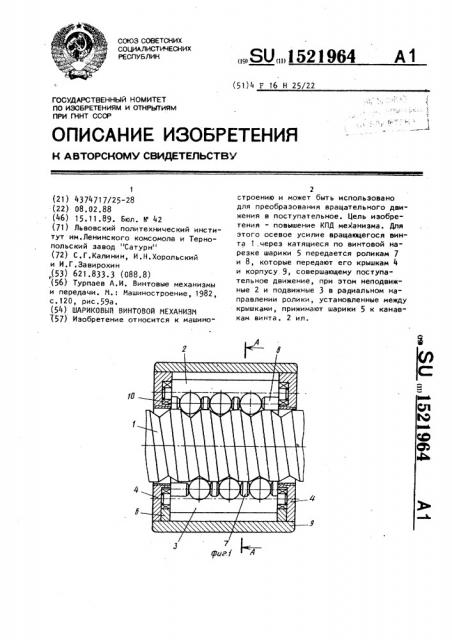

Цель изобретения - повышение КПД механизма, На фиг. 1 схематично изображен шариковый винтовой механизм, осевое сечение; на фиг. 2 - сечение А-А на ф г. 1.

Шариковый винтовой механизм состоит из винта 1, сепаратора, включающе- 15

r р оoл и к и 2 2 и 33, расположенные между о ращенными друг к другу торцами крышек 4, причем ролики 2 расположены

1 неподвижно в радиальном направлении, а .ролики 3, предназначенные для при- 20 жития шариков 5 к канавкам винта, и движно в радиальном направлении, за счет установки роликов 3 в подвижных сухарях 6. Сепаратор включает также ролики 7, установленные между 21 шариками 5, и ролики 8, .установленные между шариками 5 и крышками 4. Сепаратор заключен в корпус 9 и в крышках 4 размещены опоры 10 для роликов

2 и

Шариковый винтовой механизм работает следующим образом.

При вращении винта 1 шарики 5, прижатые роликами 2 и 3 к канавкам винта, катятся вдоль винтовой нарезки, при этом ролики 2 и 3 вращаются в противоположных направлениях в опорах 10.

Осевая нагрузка с винта 1 через шарики 5 и ролики 7 и 8 передается на крышки 4 и корпус 9, который перемещает всю конструкцию вдоль оси винта.

Формула и з о б р е т ения

Шариковый винтовой механизм, содержащий ходовой винт, сепаратор и расположенные в нем и в канавках винта шарики, отличающийся тем, что, с целью повышения КПД механизма, он снабжен установленными по торцам сепаратора крышками, а сепаратор выполнен в виде роликов, одни из которых расположены между обращенными друг к другу торцами крышек с чередованием неподвижных роликов и роликов, предназначенных для прижатия шариков к канавкам винта и установленных с воэможностью перемещения в радиальном направлении, а другие установлены между шариками и между шариками и крышками.
