Способ определения зазора между внутренними формообразующими поверхностями деталей литьевых форм

Способ определения зазора между внутренними формообразующими поверхностями деталей литьевых форм

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Целью изобретения является повышение производительности измерений за счет преобразования внутреннего зазора Z, который недоступен прямому измерению, в непосредственно измеряемое смещение S между наружными поверхностями деталей. Смещение S образуется при помещении в зазор между деталями - пуансоном и матрицей жесткого кольцеобразного вкладыша известного размера H. После измерения смещения S зазор Z определяется по формуле Z=H-S. 2 ил.

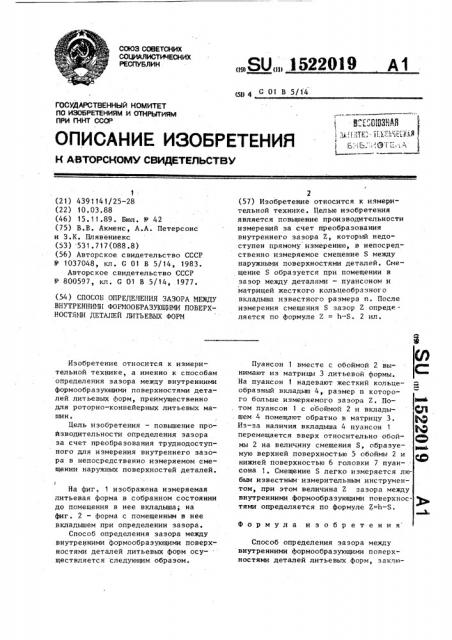

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„5U„„1522019 А1

1511 4 G О! В 5/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 (57) Изобретение относится к измерительной технике. 1!елью изобретения является повышение производительности измерений за счет преобразования внутреннего зазора Z который недоступен прямому измерению, в непосредственно измеряемое смещение S между наружными поверхностями деталей. Смещение S образуется при помещении в зазор между деталями — пуансоном и матрицей жесткого кольцеобразного вкладыша известного размера и. После измерения смещения S зазор Z определяется по формуле Z = h-S 2 ил.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4391141/25-28 (22) 10.03.88 (46) 15.11.89. Бюл. М 42 (75) В.В. Акменс, A.À. Петерсонс и 3.К. Плявениекс (53) 531.717(088.8) (56) Авторское свидетельство СССР

М 1037048, кл. С 01 В 5/14, 1983.

Авторское свидетельство СССР

¹ 800597 кл . С 01 В 5/14, 1977. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ЗАЗОРА МЕЖДУ

ВНУТРЕННИГШ ФОРГ10ОБРАЗУ1ОИ11МИ ПОВЕРХНОСТЯГ1И ДЕТАЛЕЙ ЛИТЬЕВЫХ ФОРМ

Изобретение относится к измерительной технике, а именно к способам определения зазора между внутренними формообразующими поверхностями деталей литьевых форм, преимущественно для роторно-конвейерных литьевых машин, Цель изобретения — повышение пройзводительности определения зазора за счет преобразования труднодоступного для измерения внутреннего зазора в непосредственно измеряемом вмещении наружных поверхностей деталей.

На фиг. 1 изображена измеряемая литьевая форма в собранном состоянии до помещения в нее вкладыша; на фиг. 2 — форма с помещенным в нее вкладышем при определении зазора.

Способ определения зазора между внутренними формообразующими поверхностями деталей литьевых форм осу- . ществляется следующим образом.

Пуансон 1 вместе с обоймой 2 вы- С нимают из матрицы 3 литьевой формы.

На пуансон 1 надевают жесткий кольцеобразный вкладыш 4,. размер п которого больше измеряемого зазора Z. Потом пуансон с обоймой 2 и вклады- Q3 шем 4 помещают обратно в матрицу 3. фф

Из-эа наличия вкладыша 4 пуансон 1 Щ перемещается вверх относительно обоймы 2 на величину смещения S образуемую верхней поверхностью 5 обоймы 2 и нижней поверхностью 6 головки 7 пуан- . сона 1. Смещение S легко измеряется любым известным измерительным инструментом, при этом величина Z зазора между внутренними формообразующими поверхнос-, тями определяется по формуле Е=Ь-S

Формула изобретения

Способ определения зазора между внутренними формообразующими поверхностями деталей литьевых форм, эаклю1522019 Рия2

Составитель E.Âàêóìoâà

Редакт ор Л. Пч олинс к ая Техр ед N. Ходанич Корректор Л.Патай

Заказ 6948/37 Тираж 683 . Подписное!

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-ÇS, Раушская. наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 чающнйся в том, что смещают одну из поверхностей относительно другой, измеряют величину этого смещения и по ней определяют величину зазора, . о тл и ч а ю шийся тем, что, с целью повышения производительности способа, до смещения поверхностей в зазор вводят вкладыш известного размера h, в качестве смещения измеряют величину S смещения наружных поверхностей деталей, а величину Z зазора между внутренними формообразующими поверхностями определяют по формуле Z=h-S.
