Реферат



Изобретение предназначено для взвешивания бункеров с грузом, в частности бункеров, установленных в технологической линии с помощью системы трубопроводов, и позволяет расширить диапазон измерения и обеспечить взвешивание груза во время технологического процесса. В емкость 2, связанную через эластичные соединительные муфты 8 с консольными участками трубопроводов 3, подают материал для взвешивания. Нагрузка через силовой узел, выполненный в виде грузовой шарнирно закрепленной платформы 4 и гибкого элемента 5, передается на редуктор 7 и измерительный узел 10. Колебания струны 11 измерительного узла 10 регистрируются системой измерения. Предварительно положение платформы 4 корректируется установочным винтом 12. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕО.(ИХ

РЕСПУБЛИН (19) (И) (57) 4 С 01 С 3/16 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н AHTOPCHOhhY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П(НТ СССР

1 (21) 4379835/24-10 (22) 19.02.88 (46). 15.11..89. Бюл. Р 42 (71) Калининский политехнический институт (72) A.N.Çèíãåð, А.К.Наумов, Л.И.Логачев и Б.И.Иорголис (53) 681.269 (088.8) (56) Авторское свидетельство СССР

М 127596, кл. G 01 G 9/00, 1986.

Авторское свидетельство СССР

Р 662817, кл. G 01 G 3/16, !977. (54) ЗЛЕКТРОМЕХАНИЧЕСКИЕ ВЕСЫ (57) Изобретение предназначено для взвешивания бункеров с грузом, в част ности, бункеров, установленных в технологической линии с помощью системы

2 трубопроводов, и позволяет расширить диапазон измерения и обеспечить взвешивание груза во время технологического процесса. В емкость 2, связанную через эластичные соединительные муфты 8 с консольными участками тру.бопроводов 3, подают материал для взвешивания. Нагрузка через силовой узел, выполненный в виде грузовой шарнирно закрепленной платформы 4 и гибкого элемента 5, передается .иа редуктор 7 и измерительный узел 70.

Колебания струны 11 измерительного .узла 10 регистрируются системой измерения. Предварительно поло)кение платформы 4 корректируется установочным винтом !2. 1 з.п.ф-лы, 1 ил.

1522042

Изобретение относится к весоизмерительной технике, предназначено для взвешивания груза, находящегося в бункерах, в частности, в металлургической и химической промышленности, в том числе в емкостях, являющихся конструктивными элементами технологической линии, соединенных с системой трубопроводов, 10

Цель изобретения - расширение диапазона измерения и обеспечение взвешивания материала .непосредственно во время технологического процесса.

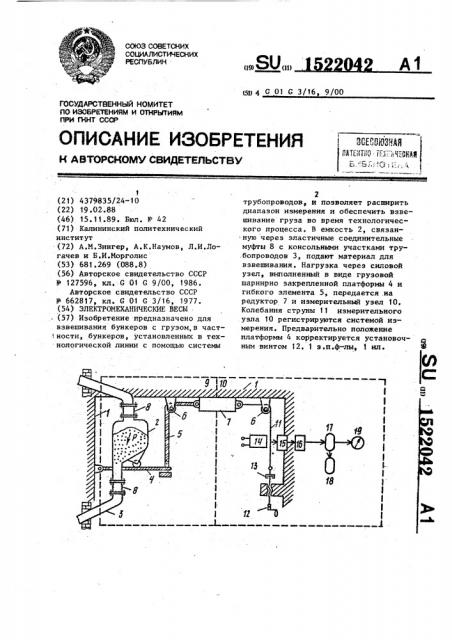

На чертеже представлена принципиальная схема устройства.

Устройство содержит неподвижную станину 1 и грузоприемную емкость 2 для взвешиваемых материалов, соеди.ненную с консольными участками тру» бопроводов 3. Емкость 2 опирается на подвижную грузовую платформу 4, связанную одним концом со станиной

1 при помощи шарнира, а другим концом — с гибким силовым тяговым элементом, например тросом 5, через блок 6 с редуктором 7.. Редуктор 7 и блоки 6 прикреплены к неподвижной станине 1, емкость 2 соединена .с консольными участкаьы трубопроводов 3 посредством эластичных соединительных муфт 8, Редуктор 7 разделяет устройство на узел 9 больших нагрузок (силовой узел) и узел 10 малых нагрузок (измерительный узел).

Узел 10 малых нагрузок содержит 35 струну 11 соединяющую редуктор 7 посредством блока 6 с установочным, винтом t2 через муфту 13. Колебания струны 11 вызваны модулятором 14, а частота первой гармоники собствен- 40 ных колебаний, зависящая от натяжения струны, создаваемого измеряемым весом, воспринимается датчиком 15 колебаний струны .

Датчик 15 подключен к входу уси лителя 16 канала измерений частоты колебаний струны.

Выход усилителя 16 подключен к одному из входов блока 17 сравнения, 50 а к другому его входу подключен блок

18 задания опорной частоты, Блок 17 сравнении выполнен в виде алгебраического блока суммирования, а блок

18 задания выполнен в виде дистан- 55 ционного задатчика. К выходу блока

17 сравнения подключен измерительный прибор 19 — частотомер.

Устройство работает следующим образом.

Предварительно положение подвижной грузовой платформы 4 корректируется установочным винтом 12, расположенным в станине.1. На блоке 18 задания устанавливается нулевое положение, а затем вращают ручку установочного винта 12 до момента отклонения стрелки показания частотомера

19 от нулевого значения на уровне порога чувствительности. Вследствие этого грузовая платформа 4 вместе с установленной на ней незагруженной емкостью 2 взвешивается ° Этим достигается исключение влияния суммарного веса грузовой платформы 4 и незагруженной емкости 2. Вращением ручки установочного винта 12 находят минимальное значение равнодействующей сил упругости деформации .трубопроводов 3 при взвешенном состоянии грузовой платформы 4 по показаниям частотомера 19, а затем с помощью блока 18 задания частотомер f9 вновь устанавливается в нулевое положение частотной и весовой шкал, и электромеханик ческие весы готовы к работе.

Загрузка весов осуществляется через трубопровод 3 и эластичную муфту 8 в емкость 2. При этом изменяется усилие, воздействующее на грузовую платформу 4. Это усилие передается через гибкий силовой тяговый элемент (трос) 5 и редуктор 7 на струну 11, связанную со станиной f посредством муфты 13 и установочного винта 12. При этом изменяется сила P натяжения етруны 11, что приводит к изменению частоты колебаний струны.

1 олебания струны воспринимаются датчиком 15, который через усилитель 16 передает измеряемый сигнал иа вход блока 17 сравнения, к выходу которого подключен частотомер 19 проградуированный в единицах scca.

При реализации дифференциальных измерений с помощью блока 18 задания вводится поправка на известное номинальное значение веса материала в емкости 2.

В процессе работы весов по этому методу показания частот6мера соответствуют приращению веса загруженного материала относительно величины веса установленной задатчиком, Введение эластичной соединительной муфты 8, связывающей трубопэовод

5 15

3 с емкостью 2 позволяет уменьшить влияние сил упругой деформации консольных участков трубопроводов.

Формула изобретения

Составитель С.Епахов

Техред М.Дндык Корректор В.Кабаций

Редактор Л.йчолинская

Ю.Заказ 6949/38 Тираж 660 Подписное

ВЯИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5 !

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

1. Электромеханические весы, содержащие станину, грузовую платформу, связанную со струной, грузоприемную емкость, расположенную на платформе, модулятор колебаний струны, датчик колебаний струны, усилитель и частотомер, о т л и ч а ю щ и е— с я тем, что, с целью расширения диапазона измерения и обеспечения взвешивания материала непосредственно во время технологического процес са, в иих введены редуктор, гибкий силовой тяговый элемент„ один ко22042 6 нец которого связан с платформой, а другой через редуктор - с одним кон- цом струны, установочный:винт установленный на станине и связанный с

5 друг, концом струны, при этом груэовая платформа шарнирно-закреплена на станине.

2. Весы по п.1, о т л и ч а ющ и е с я тем, что в них введены два участка трубопроводов, консольно закрепленные на. станине, две эластичные соединительные муфты, связываю- щие участки трубопроводов с грузоприемной емкостью, блок задания опорной частоты, блок сравнения, один вход которого связан через усилитель с датчиком колебаний струны, другой вход - e блоком задания опорной час2О тоты, а выход — с частотомером.
