Реферат



Изобретение относится к измерительной технике и используется для компенсации температурной погрешности тензорезисторных датчиков силы, давления и т.п. Целью изобретения является повышение точности компенсации. Указанная цель достигается тем, что перед включением компенсационного тензорезистора 5 последовательно с тензорезистором 3 подбирают тензорезистор 5, компенсирующий эту погрешность, охлаждает датчик до нижней граничной температуры диапазона компенсации, определяет величину температурной погрешности для этой температуры и компенсирует эту погрешность регулировкой температуры нагрева током питания компенсационного тензорезистора 5. Регулировку температуры нагрева этого тензорезистора 5 осуществляют изменением межвиткового расстояния его обмотки. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

«»SU, А1 (51) 4 С 01 1. 1/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4312936/24-10 (22) 05.10.87 (46) 15.11.89. Бюл. К- 42 (71) Киевский институт автоматики им. ХХЧ съезда КПСС (72) В.И. Печук, Г.П. Таратухина и В.А. Кузнецов (53) 531.781(088.8) (56) Печук В.И. и др. Контроль. усилий бесклеевыми тензорезисторными датчиками. — Киев, 1971.

Игнатов А.В. и др. Исследование влияния температуры на характеристики тензометрического динамометра..— .Измерительная техника, и 8, 1977. (54) СПОСОБ КОИПЕНСАЦИИ ТЕИПЕРАТУРНОЙ

ПОГРЕШНОСТИ НАЧАЛЬНОГО СИГНАЛА БЕСКЛЕЕВЫХ ТЕНЗОРЕЗИСТОРНЫХ ДАТЧИКОВ (57) Изобретение относится к измерительной технике и используется для

2 компенсации температурной погрешности тензорезисторных датчиков силы, давления и т.п. Целью изобретения является повышение точности компенсации.

Указанная цель достигается тем, что перед включением компенсационного тензорезистора 5 последовательно с тензорезистором 3 подбирают тензорези- стор 5„ компенсирующий эту погрешность, охлаждают датчик до нижней граничной температуры диапазона компенсации, определяют величину температурной погрешности для этой температуры и компенсируют эту погрешность регулировкой температуры нагрева током питания компенсационного тензорезистора 5. Регулировку температуры нагрева этого тензорезистора 5 осуществляют изменением межвиткового расстояния его обмотки. 1 з.п. ф-лы, 4 ил.

1522049

100Ж/ С = 0,019%/С (1) " (Пн По ) Величину сопротивления компенсирующего резистора определяют по формуле: ж " (" - 1

e U 100

0,039 (Ом} (2) Изобретение относится к измерительной технике и может быть использовано для компенсации температурной погрешности тензорезисторных датчи5 ков силы, давления, деформации.

Цель изобретения — повышение точности температурной компенсации.

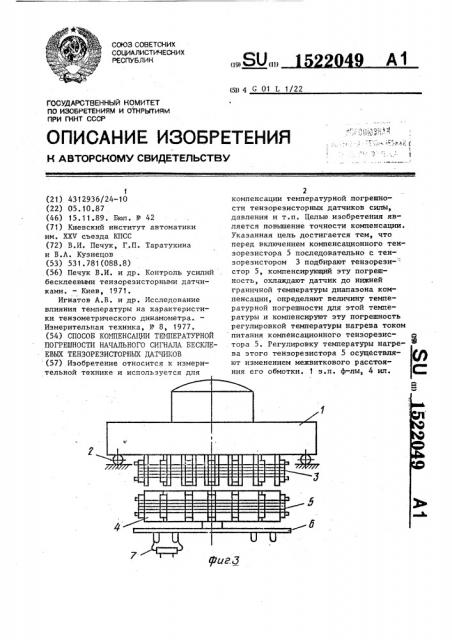

На фиг. 1 показана зависимость токовой составляющей погрешности дат" 10 чика от температуры; на фиг. 2— зависимость температурной погрешности датчика от температуры; на фиг. 3— конструкция датчика; на фиг. 4 — электрическая схема датчика. 15
