Реферат

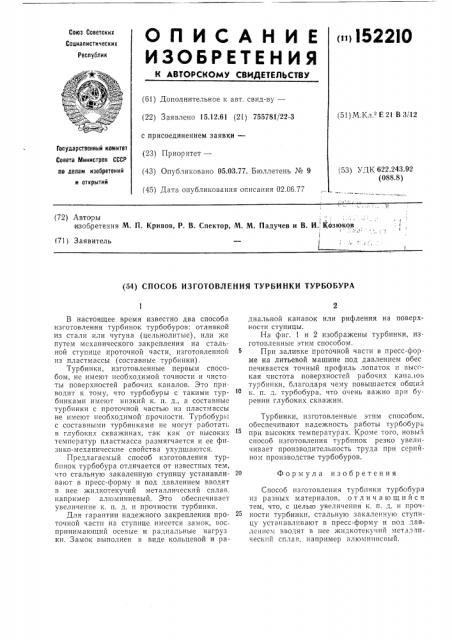

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ti) l522lO

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. саид-ву— (22) Заявлено 15.12.61 (21) 755781/22-3 с присоединением заявки— (23) Прио р итет— (43) Опубликовано 05.03.77. Бюллетень Хе 9 (45) Дата опубликования описания 02.0б.77 (51) М Кл Е 21 В 3/12

Государственный комитет

Совета Министров СССР

53) УДК 622.243 92 (088.8) по делам изобретений и открытий (72) Авторы изобретения М. П. Кривов, Р. В. Спектор, М. М. Падучев и В. И., Козюкор

1 (71) Заявитель

I (54) СПОСОБ ИЗГОТОВЛЕНИЯ ТУРБИНКИ ТУРБОБУРА

В настоящее время известно два способа изготовления турбинок турбобуров: отливкой из стали или чугуна (цельнолитые), или же путем механического закрепления на стальной ступице проточной части, изготовленной из пластмассы (составные турбинки).

Тур бинки, изготовленные первым способом, не имеют необходимой точности и чистоты поверхностей рабочих каналов. Это приводит к тому, что турбобуры с такими турбинками имеют низкий к. п. д., а составные турбинки с проточной частью из пластмассы не имеют необходимой прочности. Турбобуры с составными турбинками не могут работать в глубоких скважинах, так как от высоких температур пластмасса размягчается и ее физико-механические свойства ухудшаются.

Предлагаемый способ изготовления турбинок турбобура отличается от известных тем, что стальную закаленную ступицу устанавливают в пресс-форму и под давлением вводят в нее жидкотекучий металлический сплав например алюминиевый. Это обеспечивает увеличение к. п. д. и прочности турбинки.

Для гарантии надежного закрепления проточной части на ступице имеется замок, воспринимающий осевые и радиальные нагруз кп. Замок выполнен в виде кольцевой и радиальной канавок или рифления на поверхности ступицы.

На фиг. 1 и 2 изображены турбинки, изготовленные этим способом.

При заливке проточной части в пресс-форме на литьевой машине под давлением обес печивается точный профиль лопаток и высокая чистота поверхностей рабочих каналов турбинки, благодаря чему повышается общий к. п. д. турбобура, что очень важно при бурении глубоких скважин.

Турбинки, изготовленные этим способом, обеспечивают надежность работы турбобура при высоких температурах. Кроме того, новый способ изготовления турбинок резко увеличивает производительность труда при серийном производстве турбобуров.

20 Формула изобретения

Способ изготовления турбпнки турбобура из разных материалов, отличающийся тем, что, с целью увеличения к. п. д. и прочности турбинки, стальную закаленную ступицу устанавливают в пресс-форму и под давлением вводят в нее жидкотекучий метlлдпческий сплав, например алюминиевый.

152210

Проточная ажь

mgp

ЮУ ип спп

Слапьюя, гал аул ая

cmgnugu Рие. 1

",ропгочиап тсть о7ф о из ип сс с еа
