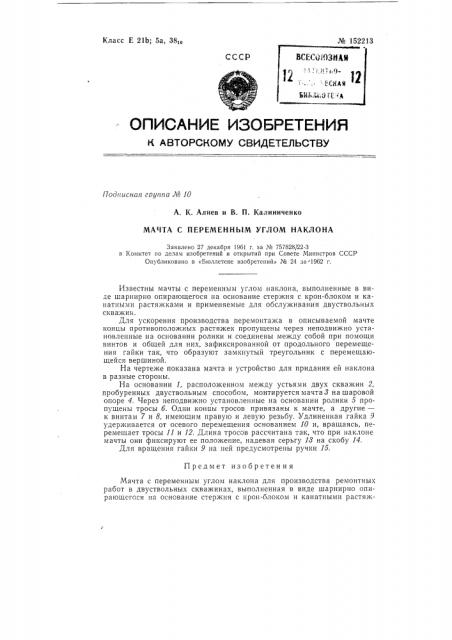

Класс E 21b; 5а, 38тв № 152213

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

17одписная гпу гпа JH 10

А, K. Алиев и В. П. Калиниченко

МАЧТА С ПЕРЕМЕННЬ1М УГЛОМ НАКЛОНА

Заявлено 27 декабря 1961 г. за М 757828/22-3 в Комитет по делам изобретений и открытий при Совете i>!èíèñòðoâ СССР

Опубликовано в «Бюллетене изобретений» М 24 за 1962 г.

Известны мачты с переменным углом наклона, выполненные в виде шарнирно опирающегося на основание стержня с крон-блоком и капатными растяжками и применяемые для обслуживания двуствольных скважин.

Для ускорения производства перемонтажа в описываемой мачте концы противоположных растяжек пропущены через неподвижно установленные на основании ролики и соединены между собой при помоши винтов и общей для них, зафиксированной от продольного перемешения гайки так, что образуют замкнутый треугольник с перемещающейся вершиной, На чертеже показана мачта и устройство для придания ей наклона в разные стороны.

На основании 1, расположенном между устьями двух скважин 2, пробуренных двуствольным способом, монтируется мачта 8 на шаровой опоре 4. Через неподвижно установленные на основании ролики 5 пропуШены тросы б. Одни концы тросов привязаны к мачте, а другие— к винтам 7 и 8, имеющим правую и левую резьбу, Удлиненная гайка 9 удерживается от осевого перемещения основанием 10 и, вращаясь, перемещает тросы 11 и 12. Длина тросов рассчитана так, что при наклоне мачты они фиксируют ее положение, надевая серьгу 18 на скобу 14.

Для вращения гайки 9 на ней предусмотрены ручки 15.

Предмет изобретения

Мачта с переменным углом наклона для производства ремонтных работ в двуствольных скважинах, выполненная в виде шарнирно опираюшсгося на основание стержня с крон-блоком и канатными растяжками, отличающаяся тем, что, с целью ускорения производства процесса перемонтажа ее из одного положения в другое, концы противог оложных растяжек пропущены через неподвижно установленные па основании ролики и соединены между собой при помощи винтов и оощей для них, зафиксированной от продольного перемещения гайки так, что ооразуют замкнутый треугольник с перемещающейся вершиной.
