Устройство для определения магнитострикционных свойств образцов

Устройство для определения магнитострикционных свойств образцов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано при создании магнитных материалов (ферритов) с заданными свойствами. Устройство содержит соленоид 7, в котором расположен держатель образца 1, пьезопреобразователь, электрометрический усилитель 4, двухлучевой осциллограф 6, генератор намагничивающего тока и индикатор магнитного поля в виде амперметра 11. Введение в устройство усилителя 8 мощности, резистора 10, цифрового вольтметра 5, а также выполнение генератора намагничивающего тока в виде генератора 9 синусоидального напряжения, а пьезопреобразователя - в виде пьезодатчика 3 продольных перемещений расширяет функциональные возможности устройства, позволяя определить знак и величины магнитострикции. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„15221 (51)4 С 01 К 33 18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4191470/24-21 (22) 09.02 ° 87 (46) 15.11.89. Бюл. Р 42 (71) Дагестанский государственный университет им. В.И,Ленина (72) И.К.Камилов, М.М.Гусейнов и Н.М.Нихматуллаев (53) 621.317.44(088.8) (56) Чечерников В.И. Магнитные измерения.. M.: Изд-во Московского университета, 1969, с. 176-178, (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

МАГНИТОСТРИКЦИОНННХ СВОЙСТВ ОБРАЗЦОВ (57) Изобретение может быть использовано при создании магнитных материалов (ферритов) с заданными свойст2 вами. Устройство содержит соленоид 7, в котором расположен держатель образца 1, пьезопреобраэователь, электрометрический усилитель 4, двухлучевой осциллограф 6, генератор намагничивающего тока и индикатор магнитного поля в виде амперметра 11. Введение в устройство усилителя 8 мощности, резистора 10, цифрового вольтметра

5, а также выполнение генератора намагничивающего тока в виде генератора 9 синусоидального напряжения, а пьезопреобраэователя - в виде пьезодатчика 3 продольных перемещений расширяют функциональные возможности устройства, дозволяя определить знак и величины магнитострикции. 2 ил

1522132

l1çîáperås(èe относится к магнитной пзмерительной технике и можег быть использовано при создании магннтньгх ма гериалов (ферритов) с заданными свойствами.

Цель изобретения — расширение функциональных возможностей за счет определения знака магнитострикции.

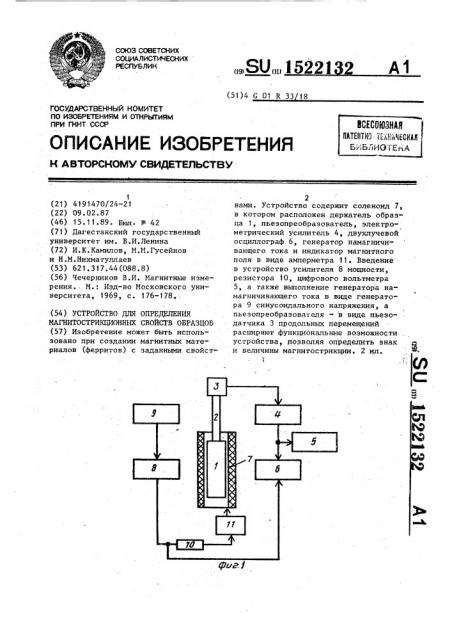

На фиг. 1 представлена блок-схема устройства; на фиг. 2 — сигналы, получаемые на экране осциллографа.

Устройство содержит контролируемый образец 1, который крепится на немагнитном (пластмассовом) штоке 2 с закрепленным на его другом конце пьезодатчиком 3 продольных колебаний, выход которого соединен с входом электрометрического усилителя 4, выход когорого, в свою очередь, соединен с входом цифрового вольтметра 5 и с одним из входов двухлучевого осциллографа 6. Образец 1 помещается в соленоид

7, питаемый переменным напряжением от усилигеля 8 мощности, вход которого соединен с выходом генератора 9 синусоидальных сигналов. На второй вход осциллографа 6 подается напряжение, снимаемое с резистора 10, последовательно включенного в цепь соленоида 7.

Ток в цепи соленоида измеряется ам- перметром 11, который является индикатором магнитного поля.

Устройство работает следующим образом.

Переменное магнитное поле соленои- 35 да 7 возбуждает магнитострикционные колебания образца 1, которые через шток 2 передаются на пьезодатчик 3, преобразующий эти колебания в электрические сигналы удвоенной по сравнению 40 с частотой переменного магнитного поля соленоида 7 частоты (вследствие четности эффекта магнитострикции).

Электрические сигналы синусоидальной формы от пьезодатчика 3, усилен- 45 ные электрометрическим усилителем 4, подаются на вход двухлучевого осциллографа 6, на второй вход которого подается опорное напряжение с резистора 10, служащего также для уменьше- 50 .. ния сдвига фаз, вносимого индуктивностью соленоида, Знак магнитострпкции определяют путем сравнения фазы напряжения на выходе пьезодатчика 3 и опорного напряжения на экране двухлучевого осциллографа 6. В зависимос.ги от знака магнитострикции образца на экране осциллографа наблюдаются сигналы, представленные на фиг ° 2.

На фиг. 2а показан опорный сигнал, снимаемый с резистора 10. При положительной магнитострикции максимумам (по абс. величине) опорного сигнала соответствуют максимумы сигнала датчика (фиг. 2б).

При отрицательной магHHTocrðèêöèè максимумам (по асб.величине) опорного сигнала соответствуют минимумы сигнала датчика (фиг. 2в).

Проградуировав установку для образца с известными знаком и величиной магнитострикции, можно быстро и надежно определить знаки и величины магнитострикции для других образцов.

Формула и з о б р е т е н и я

Устройство для определения магнитострикционных свойств образцов, содержащее соленоид с расположенным в нем немагнитным штоком, соединенным с пьезопреобразователем, выход которого через электрометрический усилитель подключен к первому входу двухлучевого осциллографа, генератор намагничивающего тока, индикатор магнитного поля, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, оно снабжено усилителем мощности, резистором, цифровым вольтметром, генератор намагничивающего тока выполнен в виде генератора синусоидального напряжения, при этом выход генератора синусоидального напряжения через усилитель мощности подключен соответственно через резистор к второму входу двухлучевого осциллографа и через последовательно соединенные резистор и индикатор магнитного поля к соленоиду, цифровой вольтметр подключен к выходу электрометрического усипителя.
