Реферат



Изобретение относится к гидротехнике. Целью изобретения является снижение стоимости и повышение надежности регулятора. Поставленная цель достигается тем, что в регуляторе, содержащем основной затвор 1, вспомогательный затвор 7, установлен второй вспомогательный затвор 7 по другую сторону от основного затвора 1, причем вспомогательные затворы 7 выполнены треугольными и установлены на откосах канала. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„152216

А1 (51)4 8 05 D 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Эив4

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ. И ОТНРНТИЯМ

ПРИ ГКНТ СССР

1 (21) 4078947/24-24 (22) 11.05.86 (46) 15.11.89. Бюл. У 42 (71) Киргизский сельскохозяйственный институт им. К.И.Скрябина (72) Э.Бекбоев и P.Ñ.ÁåêáîåBа (53) 621.646(088.8) (56) Авторское свидетельство СССР

N 1282093, кл. G 05 Р 9/00, 1985. (54) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА

В ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЯХ г

2 (57) Изобретение относится к гидротехнике. Целью изобретения является снижение стоимости и повьппеиие на-. дежности регулятора. Поставленная цель достигается тем, что в регуляторе, содержащем основной затвор 1, вспомогательный затвор 7, установлен второй вспомогательный затвор 7 по другую сторону от основного затвора

1, причем вспомогательные затворы

7 выполнены треугольными и установлены на откосах канала. 3 ил.

1522167

Изобретение относится к гидротехнике и может быть использовано.для регулирования уровней в верхнем бьефе гидротехнических сооружений.

Целью изобретения является сокращение стоимости и повышение надежности регулятора для каналов трапецеидального сечения.

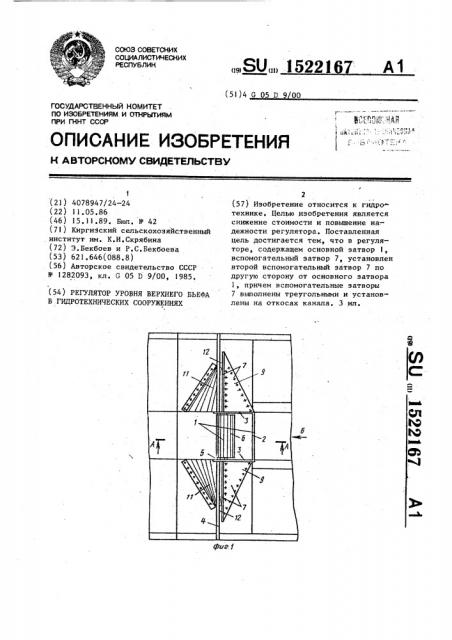

Нч фиг.l показан план сооружения с регулятором; на фиг. 2а — разрез

А-А на фиг.l (сооружение, содержащее регулятор), продольный разрез; на фиг.2б — регулятор (второй вспомогательный затвор не показан}, общий вид; на фиг.3 — вщ Б на фиг.! (с нижнего бьефа).

Регулятор уровня верхнего бьефа в гидротехнических сооружениях содержит основной затвор 1, выполнен- 2р ный в виде плоского щита 2 с боковыми стенками 3, установленного на горизонтальной оси вращения 4 и снабженного консолью 5 с грузом-противовесом.6. Регулятор уровня также со- 25 держит установленные на откосах канала вспомогательные затворы 7,. каждый из которых выполнен в виде камеры 8, образованной дополнительным плоским щитом 9, связанным гибким шарниром 10 с устоями сооружения, и гибкой оболочкой ll соединенной своими кромками соответственно с дополнительным плоским щитом 9 и с откосом канала (устоями сооружения), ограничивающими камеру 8 с третьей стороны (снизу). Камеры 8 сообщены с верхним бьефом. через зазоры 12, образованные вспомогательными затворами с откосами канала, В закрытом положении затворов кромки боковых стенок 3 основного затвора 1 контактно соединены с внешними гранями дополнительных плоскихщитов 9. Гибкие оболочки 11 выполне- 4> ны в виде лент, длины которых устанавливаются так, чтобы давления со стороны вспомогательных затворов

7 на основной затвор 1 по длине соприкосновения были минимальными. Щиты 9 выполнены треугольными для сопряжения с трапецеидальным сечением канала.

Регулятор уровня работает следующим образом.

При отсутствии избыточных расходов в сооружении основной затвор 1 находится в крайнем положении, а вспомогательные затворы 7 — в крайнем верхнем положении (фиг.2б и 3).

При поступлении избыточных расходов в сооружение основной затвор 1 начинает приоткрываться, вследствие чего начинается перемещение масс. воды в сторону образовавшегося отверстия, следовательно происходит отток воды из камер 8 вспомогательных затворов

7, что сопровождается понижением давления внутри камеры 8. Вследствие этого затворы 7 опускаются до некоторого равновесного состояния (фиг.2а), причем положение затворов

7 зависит от открытия основного эатвора 1, т.е. чем больше его открытие, тем.больше величина придонных скоростей, а следовательно,больше отток воды из камер 8 вспомогательных затворов 7 и больше разница между давлениями на гибкие оболочки 11, действующими изнутри камер 8 и снаружи.

В результате затворы 7 перемещаются в нижнее положение, устанавливаясь в некотором равновесном положении в случае фиксации основного затвора 1 на некотором открытии.

Основной затвор 1 выполняет двойную задачу, а именно поддерживает наполнение в верхнем бьефе сооружения и управляет через поток воды вспомогательными затворами 7. Наличие зазоров 12 у вспомогательных затворов

7 обеспечивает возникновение сквозного тока воды через камеры 8, что способствует эффективной промвке камер 8 от попадающих или осаждающих в них наносов. В случае уменьшения избыточных расходов описания работа регулятора уровня повторяется в обратном порядке.

Формула изобретения

Регулятор уровня верхнего бьефа в гидротехнических сооружениях, содержащий основной затвор с боковыми стенками, вспомогательный затвор, выполненный в виде сообщенной с верхним бьефом камеры, образованной дополнительным плоским щитом, шарнирно связанным с устоями сооружения и соединенным с гибкой лентой, прикрепленной к устоям сооружения, на внешней грани дополнительного плоского щита расположена кромка одной иэ боковых стенок основного затвора, отличающийся тем, что, с целью сокращения стоимости и повы5 15221 шения надежности регулятора для каналов трапецеидального сечения, он, содержит второй вспомогательный затвор, выполнение которого аналогично

5 выполнению первого вспомогательного затвора, причем второй вспомогательный затвор установлен симметрично первому вспомогательному затвору от67 носительно основного затвора, кромка другой из боковых стенок которого установлена на внешней грани второго вспомогательного затвора, а оба вспомогательных затвора выполнены треугольными и установлены на откосах трапецеидального канала. фа2. 2d
