Устройство развязки двух слабонаправленных антенн

Устройство развязки двух слабонаправленных антенн

Иллюстрации

Показать все

Реферат



Изобретение относится к антенной технике. Цель изобретения - уменьшение поперечных размеров и обеспечение одновременной развязки в двух диапазонах волн. Развязывающая структура 1 выполнена в виде пакета отрезков 5 первых прямоугольных волноводов (ПВ), соприкасающихся широкими стенками 6, которые расположены симметрично относительно плоскости, проходящей через центры апертур двух антенн 2 и 3 перпендикулярно плоскости общего экрана 4. Открытые концы отрезков первых ПВ лежат в плоскости экрана 4, а их вторые конца состыкованы с открытыми концами короткозамкнутых отрезков вторых ПВ с меньшим размером широкой стенки. Размеры отрезков первых и вторых ПВ выбраны из соотношений λ<SB POS="POST">1</SB>≥A<SB POS="POST">1</SB>&ast;98л<SB POS="POST">1</SB>/2, λ<SB POS="POST">1</SB>/2≥A<SB POS="POST">2</SB>&ast;98л<SB POS="POST">2</SB>/2,L=3λ<SB POS="POST">1</SB>/16√1-(λ<SB POS="POST">1</SB>/2A<SB POS="POST">1</SB>)<SP POS="POST">2</SP>, L=10λ<SB POS="POST">2</SB>/16√1-(λ<SB POS="POST">2</SB>/2A<SB POS="POST">2</SB>)<SP POS="POST">2</SP>, B≤λ<SB POS="POST">1</SB>/3, где λ<SB POS="POST">1</SB>, λ<SB POS="POST">2</SB> - максимальная длина волны НЧ-и ВЧ-диапазонов волн

а<SB POS="POST">1</SB>, а<SB POS="POST">2</SB> - размер широкой стенки 1-го и 2-го ПВ

L<SB POS="POST">1</SB> - длина отрезка 1-го ПВ

L - общая длина отрезков 1-го и 2-го ПВ

B - размер узкой стенки 1-го и 2-го ПВ. Уо может работать в двух диапазонах волн, отличающихся в два раза, а его поперечный размер по крайней мере в два раза меньше. 2 ил.

СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 H 01 9 1/52

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ.!.") 1Ж46 .,м

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П(НТ СССР! (2!) 4307299!24-09 (22) 18.09.87 (46) 15.11.89. Бюл. Ф 42 (71) Одесский электротехнический институт связи им. А.С.Попова (72) В.ВеМарцафей, Т.А.Цалиев, В.С.Черенков и И.Г.Швайко (53) 621.396.677:679 (088.8) (56) Терешин О,Н.Развязка двух антенн щелевого типа при помощи ребристой структуры, расположенной в плоскости щелей. — Радиотехника и электроника, 1960, т.5, У 12, с. 1944

1955. (54) УСТРОЙСТВО РАЗВЯЗКИ ДВУХ СЛАБОНАПРАВЛЕННЫХ АНТЕНН (57) Изобретение относится к антенной технике. Цель изобретения — умень" шение.поперечных размеров и обеспечение одновременной развязки в двух диапазонах волн. Развязывающая структура 1 выполнена в виде пакета отрезков 5 первых прямоугольных волноводов (ПВ), соприкасающихся широкими

2 стенками 6, которые расположены симметрично относительно плоскости,проходящей через центры апертур двух антенн 2 и 3 перпендикулярно плоскости общего экрана 4. Открытые кочцы отрезков первых ПВ лежат в плоскости экрана 4, а их вторые концы состыкованы с открытыми концами короткозамкнутых отрезков вторых ПВ с меньшим размером широкой стенки, Размеры отрезков первых и вторых ПВ выбраны из соотношений Ф, » а >1 /2, %,/2 а ф2, 1, = 3 6,/16 l-(1i,/?а,), 1 — 10% /16д-(m /2à /, Ье Ъ,/3, где

Ъ,, h — максимальная. длина волны НЧи ВЧ-диапазонов волн; а,, а — размер широкой стенки 1-го и 2-ro ПВ;

1< — длина отрезка 1-го ПВ; 1 — общая длина отрезков 1-ro и 2-го ПВ;

Ъ вЂ” размер узкой стенки 1-ro и 2-го

ПВ. Устр-во может работать в двух диапазонах волн, отличающихся в два раза, а его поперечный размер по крайней мере в два раза меньше. 2 ил.

1522328

Изобретение относится к антенной технике и может быть использовано для развязки двух слабонаправленных антенн, расположенных на общем экране.

Цель изобретения — уменьшение поперечных размеров и обеспечение одновременной развязки в двух диапазонах волн.

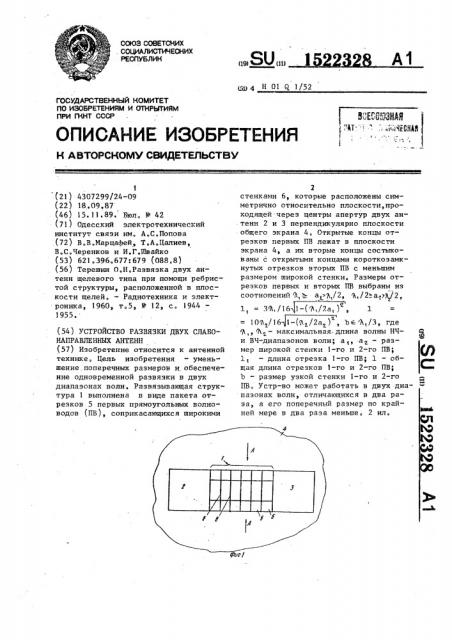

На фиг.1 изображено устройство раз-.1О вязки двух слабонаправленных антенн, план; на фиг,2 - разрез А-А на фиг,1.

Устройство развязки двух слабонаправленных антенн содержит развязывающую структуру 1, размещенную между слабонаправленными антеннами 2 и 3, выполненных в.виде открытых концов квадратных волноводов, на общем экране 4. Развязывающая структура 1 выполнена в виде пакета отрезков 5 первых 20 прямоугольных волноводов, соприкасающихся широкими стенками 6, которые расположены симметрично относительно . плоскости, проходящей через центры апертур слабонаправленньгх антенн 2 25 и 3 перпендикулярно плоскости общего экрана 4, причем открытые концы отрезков 7 первых прямоугольных волноводов лежат в плоскости общего экрана 4, а их вторые концы симметрично состыкованы с открытыми концами короткозамкнутых отрезков 8 вторых прямоугольных волноводов с меньшим размером широкой стенки. Короткозамыкатели 9 замыкают вторые концы отрезков 8 вторых прямоугольных волноводов. Размеры отрезков 5 и 8 первых и вторых прямоугольных волноводов выбраны из соотношений

Q, а,>Q,/2, Ъ, /2 а > A2,>

S0 где ф,, ф — максимальная длина волны низкочастотного и высокочастотного диапазонов волн соответственно; а,а - размер широкой стенки первого и второго отрезков 7,8 прямоугольных волноводов соответствен.но1

1 — длина отрезка первого прямоугольного волновода;

1 — общая длина отрезков 5,8 первого и второго прямоугольных Волноводов

Ь - размер узкой стенки первого и второго прямоугольных волноводов.

Выбранные размеры отрезков 5 и 8 первого и второго прямоугольных волноводов равны: а = 30 мм; Ь = 2 мм;

С = 2 мм; l = 13,5 мм; а = 18 мм;

1 = 4,5 мм; 1 = 18 мм, где t, — толщина стенки, разделяющей два соседних прямоугольных волновода.

Устройство развязки двух слабонаправленных антенн работает следующим образом.

Слабонаправленная антенна 2 излучает линейно-поляризованную электромагнитную волну, плоскость поляризации которой параллельна плоскости, проходящей через центры апертур слабонаправленных антенн

2 и 3 перпендикулярно общему экрану 4. При этом часть энергии электромагнитной волны распространяется над общим экраном 4, в том числе и в сторону другой слабонаправленной антенны 3. Развязывающая структура 1 нз открытых концов отрезков 5 первых прямоугольных волноводов, состыкованных со второго конца с отрезком

8 второго прямоугольного волновода обладает развязывающим эффектом при емкостном характере импеданса.

Для длины волны 9, = 45 мм входной импеданс со стороны открытого конца отрезка 5 первого прямоугольного волновода, нагруженного на отрезок 8 второго прямоугольного волновода, являющегося запредельным для длины волны A = 45 мм, при длине 1 отрезка 5 первого прямоугольного волновода, равного 13,5 мм, имеет емкостной характер импеданса. Аналогично для длины волны 9. = 22,5 мм входной импеданс короткозамкнутого отрезка 8 второго прямоугольного волновода, пересчитанный на вход открытого конца отрезка 5 первого прямоугольного волновода, также имеет емкостный характер.

Таким образом, по сравнению с известным предложенное устройство развязки двух слабонаправленных антенн может работать в двух диапазонах волн, 1522328 6 а его попе- размеры отрезков прямоугольных волномере в два водов выбраны из соотношений отличающихся в два раза, речный размер по крайней раза меньше, ф, а< > ф,/2, ,/2 а sg /2, Х, - 3%,/16

1 = 10 ф,/16 ь =9„,/3, где а а

Составитель А.Рунге

Редактор М.Недолуженко Техред Л.0лийнык Корректор Т,Малец

Заказ 6974/52 Тираж 616 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул ° Гагарина, 101

Формула изобретения

Устройство развязки двух слабонаправленных антенн, содержащее раэвязывающую структуру, размещенную между слабонаправленными антеннами на общем экране, совмещенном с плоскостями их апертур, о т л и ч а ю щ е ес я тем, что,,с целью уменьшения поперечных размеров и обеспечения одно- 15 временной развязки в двух диапазонах волн, развяэывающая структура выполнена в виде пакета отрезков прямоугольных волноводов, соприкасающихся широкими стенками, которые расположе- 20 ны симметрично относительно плоскости, проходящей через центры апертур слабонаправленных антенн перпендикулярно плоскости общего экрана, причем открытые концы отрезков первых прямо- 25

:угольных волноводов лежат в плоскости общего экрана, а их вторые концы состыкованы с открытыми концами короткозамкнутых отрезков вторых прямоугольных волноводов с меньшим размером широкой. стенки, при этом максимальная длина волны низкочастотного ивысокочастотного диапазона волн соответственно; размер широкой стенки первого.и второго прямоугольных волноводов соответственно; длина отрезка первого прямоугольного волновода; общая длина отрезков первого и второго прямоугольных волноводов; размер узкой стенки первого и второго прямоугольных волноводов.
