Реферат



Изобретение относится к СВЧ-радиотехнике. Цель изобретения - обеспечение независимой механической регулировки уровня выходной мощности, диапазона электрической перестройки и средней рабочей частоты. При подаче напряжения питания на генераторный диод 4 в отрезке 1 прямоугольного волновода между подвижными короткозамыкателями (ПКЗ) 2 и 3 устанавливается стоячая волна, длина и рабочая частота которой определяются расстоянием между ПКЗ 2 и 3. Путем перемещения ПКЗ 2 и 3 при неизменном расстоянии между ними обеспечиваются постоянство генерируемой частоты и плавное изменение мощности, поступающей через отверстие 9 на выход генератора. При перемещении диэлектрической пластины 8 вдоль отверстия 7 связи диафрагмы 6 происходит изменение коэффициента связи между варактором 5 и диодом 4, что обеспечивает регулировку диапазона электрической перестройки при неизменном уровне выходной мощности и средней рабочей частоте. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

15В 4 Н 03 В 7 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к авто сиам свидетельстам

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБ1 ЕТЕНИЯМ И ОТН1 ЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 43131! 4/24-09 (22) 05.10.87 (46) 15.11.89. Бюл. Р 42 (72) И. Б, Голант, С. М. Овечкин и П, В. Поручиков (53) 621.382.81(088.8) (56).Авторское свидетельство СССР

Р 1103342, кл, Н 03 В 7/14, 1984.

Авторское свидетельство СССР

Р 110/256, кл. Н 03 В Z/14, 1984.

1 (54) ГЕНЕРАТОР (57) Изобретение относится к СВЧ-радиотехнике. Цель изобретения — обеспечение независимой механической ре гулировки уровня выходной мощности, диапазона электрической перестройки и средней рабочей частоты. При подаче напряжения питания на генераторный

„„SU„:, ßß23ß А 1

2 диод 4 в отрезке 1 прямоугольного волновода между подвижными короткоэамыкателями (ПКЗ) 2 и 3 устанавливает" ся стоячая волна, длина и рабочая частота которой определяются расстоянием между ПКЗ 2 и 3. Путем перемещения

НК3 2 и 3 при неизменном расстоянии между ними обеспечиваются постоянство генерируемой частоты и плавное изменение мощности, по с тупающей через отв ерстие 9 на выход генератора. При перемещении диэлектрической пластины 8 вдаль отверстия 7 связи диафрагмы 6 происходит изменение коэффициента связи между варактором 5 и диодом 4, что обеспечивает регулировку диапазона а электрической перестройки при неизменном уровне выходной мощности и средней рабочей частоте. 1 ил.

1522374.Изобретение относится к СВЧ-радиоехнике и может быть использовано в

Составитель И. Капустин

Редактор H. Келемеш Техред И.Дидык Корректор В.Кабаций

Закай 6977/54 Тираж 884 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва„ Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,301 адиопередающих и радиоприемных устойствах, .в измерительной технике и редствах связи.

Цель изобретения — обеспечение неависимой механической регулировки ровня выходной мощности, диапазона лектрической перестройки и средней абочей частоты.

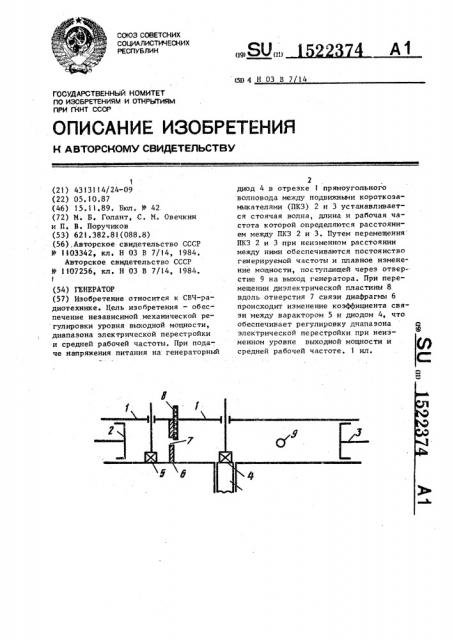

На чертеже представлен генератор.

Генератор содержит отрезок 1 пряоугольного:волновода, первый и втоой подвижные короткоэамыкатели 2, 3, асположенные на противоположных конах отрезка 1 прямоугольного волново- а, генераторный диод 4, варактор 5, ежду которыми установлена диафрагма с отверстием 7 связи, на которой аэмещена с возможностью перемещенчя излектрическая пластина 8, отверстие которое является выходом генератоа и выполнено в узкой стенке отрез" а 1. 25

Генератор работает следующим образом.

При подаче напряжения питания на генераторный диод 4 в отрезке 1 прямоугольного волновода между первым и вторым подвитыми короткоэамыкателями

2 и 3 устанавливается стоячая волна, длина волны которой, а следовательно, и рабочая частота определяются ðàñстоянием. между подвижными короткозамы35 кателями 2 и 3. Путем перемещения подвккных кароткозамыкателей 2 и 3 при неизменном расстоянии между ними обеспечиваются постоянство генерируемой частоты и плавное изменение мощности поступающей через отверстие 9 выхода генератора. При перемещении диэлектрической пластины 8 вдоль отверстия 7 связи диафрагмы 6 происходит изменение коэффициента связи между варактором 5 и генераторным диодом

4, что обеспечивает регулировку диапазона электрической перестройки при неизменном уровне выходной мощности и средней рабочей частоте.

Формула изобретения

Генератор, содержащий отрезок прямоугольного волновода, на одном конце ° которого установлен первый подвижный короткозамыкатель, генераторный диод и варактор, установленные на продоль ной оси отрезка прямоугольного волновода между его широкими стенками, и второй подвижный короткозамыкатель, отличающийся тем, что, с целью обеспечения независимой механической регулировки уровня выходной мощности, диапазона электрической перестройки и средней рабочей частоты, на другом конце отрезка прямо" угольного волновода установлен второй подвижный короткоэамыкатель, между генераторным диодом и варактором установлены введенная диафрагма с отверстием связи и диэлектрическая пластина, которая установлена на диафрагме с возможностью перемещения по ней в области отверстия связи, а в узкой стенке прямоугольного волновода выполнено отверстие, которое является выходом генератора.
