Устройство для контроля соединений печатных плат

Устройство для контроля соединений печатных плат

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике и может быть использовано в устройствах контроля для подключения многослойных печатных плат (ПП) к измерительному блоку. Устройство для контроля соединений ПП, контролируемые точки которых находятся в узлах координатной сетки (КС) на расстоянии, кратном нечетному количеству шагов КС, содержит контрольно-измерительный блок и контактный блок, содержащий основание с рядами и строками контактов, расположенных в узлах КС, идентичной КС контролируемой ПП, контакты порядно электрически соединены общими шинами через один контакт со смещением соединения на шаг в соседнем ряду, а остальные контакты построчно электрически соединены между собой общими шинами. За одно контактирование производят контроль соединений 9-10, 11-12. Устройство надежно в работе. 3 ил.

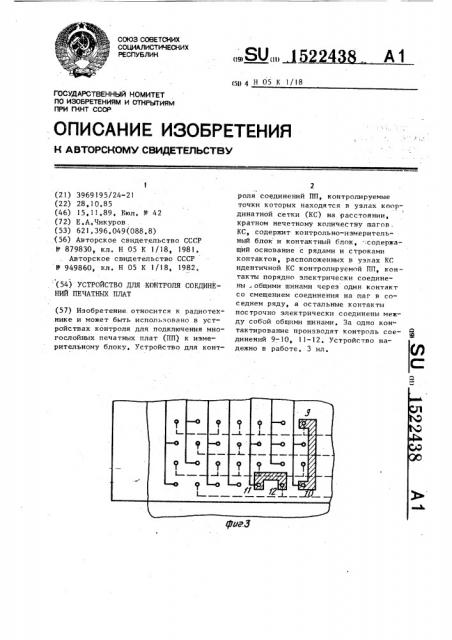

союз советсиих социАлистичесних

РЕСПУБЛИК (19) (11) (1) 4 Н 05 К 1/18

4 А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ пО изОБРетениям и ОтнРытиям

ПРИ ГКНТ СССР (21) 3969195/24-21 (22) 28,10.85 (46) 15,11.89, Бюл. Ф 42 (72) Е.А.Чикуров. (53) 621.396,049(088,8) (56) Авторское свидетельство СССР

М 879830, кл. H 05 К 1/18, 1981, Авторское свидетельство СССР

1(949860, кл. H 05 К 1/18, 1982. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СОЕДИНЕНИЙ ПЕЧАТНЫХ ПЛАТ (57) Изобретение. относится к радиотех.нике и может быть использовано в устройствах контроля для подключения многослойных печатных плат (ПП} к измерительному блоку, Устройство для конт2 роля соединений ПП, контролируемые точки которых находятся в узлах коор1 динатной сетки (КС) на расстоянии, кратном нечетному количеству шагов.

КС, содержит контрольно-измерительный блок и контактный блок, :содержащий основание с рядами и строками контактов, расположенных в узлах КС идентичной КС контролируемой ПП, кон- такты порядно электрически соединены общими шинами через один контакт со смещением соединения на шаг в соседнем ряду, а остальные контакты построчно электрически соединены между собой общими шинами. За одно кон- тактирование производят контроль соединений 9-10, 11 — 12, Устройство надежно в работе, 3 ил. 1522438

Изобретение относится к радиотехнике и может быть использовано в устI ройствах контроля:для подключения многослойных печатных плат к измери5 т ель ному бл оку.

Цель изобретения - повышение надежности и упрощение контрукции устройства при контроле плат, контроли— руемые точки которых находятся в узлах координатной сетки на расстоянии, кратном нечетному количеству шагов координатной сетки, На фиг.1 показано предлагаемое устройство, разрез; на фиг,2 - межсоединения в контактном поле устройства; на фиг,3 — соединения контролируемой платы совместно с контактным полем устройства.

Устройство состоит иэ корпуса 1, основания 2.с рядами и столбцами контактов 3, расположенных в узлах координатной сетки, идентичной с ко— ординатной сеткой контролируемой платы 4 и соединенных проводами 5 с ком- 25 мутатором контрольно-измерительного блока (не показан), Контролируемая плата 4 установлена в крьппке 6, в которой смонтирован механизм 7 переI мещения платы, предназначенный для 30 юстировки положения платы относительна контактов ° Крышка 6 сопряжена с механизмом 8 прижима, Контролируемые платы имеют соединения, контролируемые точки которых находятся в узлах координатной сетки на расстоянии одна от другой, кратном нечетному количеству шагов, На фиг,3 эти соединения обозначены позициями 9-10, 11-12. Один из кон-40 тактов, соответствующих каждому иэ соединений, соединен общей шиной с другими коитактамн ряда, соединенными через один контакт. Другой контакт ! каждого из. этих соединений соединен общей шиной с другими контактами строки, соединенными через один контакт, Контакты в каждом ряду. соединены между собой со смещением на один шаг по отношению к соседнему ряду.

Устройство работает следующим образом.

Контролируемую плату- 4 устанавливают в зажимы механизма 7 перемещения и прижимают при помощи механизма

8 прижима к контактам 3, Производят контроль соецинений 9-10, 11-12 (фиг.3) эа одно контактирование.

Формула и з о б р е т е н и я

Устройство..для контроля соединений печатных плат, контролируемые точки которых находятся в узлах координатной сетки на расстоянии, кратном нечетному количеству шагов координатной сетки, содержащее контрольноизмерительный блок и контактный блок, состоящий из корпуса, основания с рядами и строками контактов, расположенных в узлах координатной сетки, идентичной с координатной сеткой контролируемой платы, и соединенных с коммутатором контрбльно-измерительного блока, и прижимной механизм, о т л и ч а ю щ е е с я тем, что, с целью повьппения надежности и упрощения конструкции устройства, контакты порядно электрически соединены общими шинами через один контак-. со смещением соединения на шаг в соседнем ряду, а остальные контакты построчно электрически соединены между собой общими шинами.

1522438
