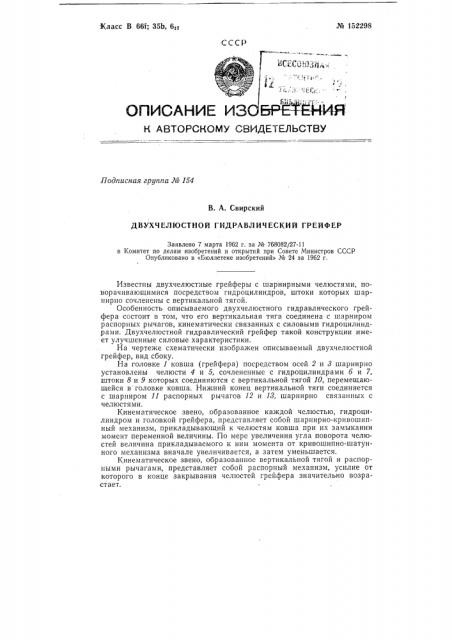

ДВУХЧЕЛЮСТНОЙ ГИДРАВЛИЧЕСКИЙ ГРЕЙФЕР

Заявлено 7 марта 1962 г. за № 768082/27-11 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 24 за 1962 г.

Известны двухчелюстные грейферы с шарнирными челюстями, поворачивающимися посредством гидроцилиндров, штоки которых шарнирно сочленены с вертикальной тягой.

Особенность описываемого двухчелюстного гидравлического грейфера состоит в том, что его вертикальная тяга соединена с шарниром распорных рычагов, кинематически связанных с силовыми гидроцилиндрами. Двухчелюстной гидравлический грейфер такой конструкции имеет улучшенные силовые характеристики.

На чертеже схематически изображен описываемый двухчелюстной грейфер, вид сбоку.

На головке 1 ковша (грейфера) посредством осей 2 и 8 шарнирно установлены челюсти 4 и 5, сочлененные с гидроцилиндрами 6 и 7, штоки 8 и 9 которых соединяются с вертикальной тягой 10, перемещающейся в головке ковша. Нижний конец вертикальной тяги соединяется с шарниром 11 распорных рычагов 12 и 18, шарнирно связанных с челюстями.

Кинематическое звено, образованное каждой челюстью, гидроцилиндром и головкой грейфера, представляет собой шарнирно-кривошипный механизм, прикладывающий к челюстям ковша при их замыкании момент переменной величины. По мере увеличения угла поворота челюстей величина прикладываемого к ним момента от кривошипно-шатунного механизма вначале увеличивается, а затем уменьшается.

Кинематическое звено, образованное вертикальной тягой и распорными рычагами, представляет собой распорный механизм, усилие от которого в конце закрывания челюстей грейфера значительно возрастает. № 152298

Предмет изобретения

Двухчелюстной гидравлический грейфер с шарнирно укрепленными на челюстях осуществляющими их поворот гидроцилиндрами, штоки поршней которых шарнирно сочленены с вертикальной тягой, связанной с челюстями, отличающийся тем, что, с целью улучшения силовой характеристики грейфера, вертикальная тяга нижним своим концом сочленена с шарниром. распорных рычагов, составляющих распорный механизм, кинематически связывая его с силовыми гидроцилиндрами. о

Составитель описания M. А. Хесин

Редактор Л. M. Струве Текред А. A. Камышникова Корректор С. Ю. @верина

Поди, к печ. 10/I — 63 г

Зак. 3982/3

Формат бум. 70X108 )>g

Тираж 950

ЦБТИ Комитета по делам изобретений и открытии при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2 6.

Объем 0,18 изд. л.

Цена 4 коп.

Типография, пр. Сапунова, 2.

Суммарный момент от обоих механизмов, приложенный к челюстям грейфера, наиболее полно удовлетворяет тем сопротивлениям на челюстях, которые имеют место при работе грейферов.
