Реферат



Изобретение относится к анаэробной очистке сточных вод. Цель изобретения - повышение эффективности очистки за счет предотвращения образования вертикальных и горизонтальных потоков в отстойнике. Установка содержит реактор 1 с секцией 2 ферментации, над которой размещен отстойник, образованный газосборными колпаками 3. Газосборные колпаки 3 сообщаются с газосборной камерой, которая соединена с выводом 9 газа. В результате анаэробной ферментации выделяющийся биогаз собирается газосборными колпаками 3 и через газосборную камеру и вывод 9 отводится из установки. 3 ил.

СОЮЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 С 02 F 3/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н naTFHTV

2

Фиг.1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЩБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ fHHT СССР

1 (21) 4202493/23-26 (22) 30.04.87 (31) 8601120 (32) 01.05.86 (33) Ит (46) 15.11.89. Бюл. Р 42 (71) Пак Б.В. (mZ,) (72) Шурд Хубертус Йозеф Веллинга (иь) (53) 628.356(088.8) (56) Патент СССР по заявке

Р 4027150/26, кл. С 02 F 3/28, 05 ° 03.86. (54) УСТАНОВКА ДЛЯ АНАЭРОБНОЙ ОЧИСТКИ СТОЧНЫХ ВОД (57) Изобретение относится к анаэ„„SU„„1523051 A 3

2 робной очистке сточных вод. Цель изобретения — повышение эффективности очистки за счет предотвращения образования вертикальных и горизонтальных потоков в отстойнике. Установка содержит реактор 1 с секцией

2 ферментации, над которой размещен отстойник, образованный газосборными колпаками 3. Гаэосборные колпаки 3 сообщаются с газосборной камерой, которая соединена с выводом 9 газа.

В результате анаэробной ферментации выделяющийся биогаз собирается газосборными колпаками 3 и через газосборную камеру и вывод 9 отводится из установки. 3 ил.

1523051 через трубы 6 и 7.

Изобретение относится к анаэробной очистке сточных вод.

Цель изобретения — повышение эффективности очистки за счет предотврашения образования вертикальных и горизонтальных потоков в отстойнике.

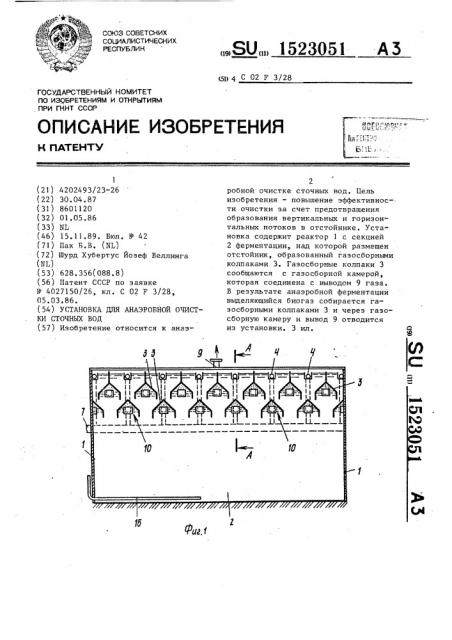

На фиг. 1 представлена установка, продольный разрез," на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — газосборный колпак с газосборной камерой.

Установка содержит реактор 1, нижняя часть которого образует секцию 2 ферментации, на которой размещается отстойник, образованный расположенными друг около друга газосборными колпаками 3.

Над верхним рядом колпаков 3 расположен ряд переливных желобов 4 с

У-образными вырезами 5 в боковых . стенках. Эти выпускные желоба предназначены для сбора очищенной воды.

Каждый переливной желоб 4 снабжен трубой 6, соединенной со сборной трубой 7 сброса.

Каждый газосборный колпак 3 сообшается одним концом с газосборной камерой 8, которая соединена с трубой 9. В точке соединения газосборного колпака 3 предусмотрен небольшой приемник 10, состоящий из сплошной передней -тенки 11, сплошной боковой стенки 12 и основания 13.

Задняя и верхняя поверхности небольших приемников 10 открыты или снабжены отверстиями 14, при этом верхняя кромка 15.передней стенки 11 расположена выше верхней кромки отверстий 14.

Питающий трубопровод 16 для сточных вод соединен с секцией 2 ферментации.

Установка работает следующим обр а з ом.

Слой анаэробного ила размещается . на днище секции 2 ферментации. Сточные воды подаются через трубопровод

l6 и распределяются по дницу реактора 1 с помощью известных средств (не показаны}. В результате анаэробной ферментации органический материал превращается в ферментационный газ (метан), который частично растворяется в воде и частично поднимает. ся в виде газовых пузырьков. Уровень жидкости повышается за счет выходящего потока, подаваемого до тех пор, пока этот уровень не достигает верхней кромки переливных желобов 4 и эти желоба заполняются потоком очищенной воды. Очищенная вода удаляется

Поднимающийся газ собирается в газосборном колпаке 3 и из колпаков через открытую верхнюю поверхность и открытую заднюю поверхность небольших приемников 10 поступает в газосборную камеру 8 и удаляется из нее через трубу 9. Так как верхняя кромка 15 передней стенки 11 выше верхней кромки отверстий 14 в заднеи стенке приемников 10, жидкость не может попасть в газосборную камеру 8, так как давление газа в каждом колпаке 3 вытесняет жидкость обратно ниже уровня верхней кромки 15 передней стенки 11, после чего газ попадает в камеру 8. Давление газ- оддерживается на фактически постоянном уровне, который достаточен для удержания уровня жидкости ниже кромки

15. Фактически приемники играют роль затворов, препятствующих поступлению жидкости в газосборную камеру 8.

В качестве таких затворов могут использоваться и другие конструкции, например обратные клапаны, реагирующие на давление, или клапаны, регулируемые уровнем воды. При использовании небольших приемников 10 изза их простоты и надежности работы с допускается другое расположение отверстий для газа. Например, верхняя часть приемников закрывается и одно или несколько отверстий размешаются в передней стенке 11. Вмес- . то открытой задней стенки прием= ников можно использовать ряд отверстий в сплошной задней стенке. Вместе с тем переливная кромка отверстий в передней стенке должны быть выше верхней кромки отверстий в задней стенке.

Вместо обшей газосборной камеры

8 каждый колпак может иметь собственный вывод газа.

Ф о р м у л а и з обретения

Установка для анаэробной очистки сточных вод, содержащая реактор с секцией ферментации, отстойник с газосборными колпаками, расположенными над секцией ферментации, а также трубопровод подачи сточных вод в секцию ферментации и трубопровод отвода очищенных вод, о т л и ч а ю ш а—

Составитель Л. Суханова

Техред Л.Сердюкова Корректор Э. Лончакова

Редактор M. Недолуженко

Заказ 6985/59 Тираж 828 Подписное

ВНИ4ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

5 1523051 я с я тем, что, с целью повышения эффективности очистки за счет предотвращения образования вертикальных и горизонтальных потоков в от5 стойнике, она снабжена по меньшей мере одной газосборной камерой, соединенной с газосборными колпаками, каждая газосборная камера выполнена

Ф с отверстиями, расположенными ниже верхней части колпаков, установка также снабжена приемниками, закрепленными в местах образования отверстий, при этом верхний уровень передней стенки каждого приемника выше верхней кромки отверстий газосборной камеры.
