Привод питающе-измельчающего аппарата кормоуборочного комбайна

Привод питающе-измельчающего аппарата кормоуборочного комбайна

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для уборки кормов. Изобретение позволяет уменьшить габариты и массу приводов. Привод питающе-измельчающего аппарата состоит из прикрепленного к коробке передач редуктора 1. Ведомая шестерня 5 редуктора 1 установлена на ведущем валу 6 коробки передач 2, который выполнен проходным и соединен с валом измельчающего аппарата и на котором установлен реверс с БФ и ТФ фрикционами. Через редуктор крутящий момент передается на коробку передач и на вал измельчающего аппарата. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК g 4 А О1 В 69 00 43 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4292914/30-15 (22) 29.05.87 (46) 23.11.89. Бюл. № 43 (71) Белорусский политехнический институт и Гомельский завод сельскохозяйственного машиностроения им. 60-летия Великого Октября (72) А. Т. Скойбеда, А. А. Зенькович, И. В. Можаров, H. К. Ничипорчик, А. С. Белькович, Л. Н. Буймов, В. Д. Клюсов и О. В. Безмен (53) 631.303 (088.8) (56) Комбайн прицепной кормоуборочный

КПКУ-75. Техническое описание и инструкция по эксплуатации. — Минск, Полымя, 1984, с. 20, рис. 13а.

„„SU„„1523099 A 1 (54) ПРИВОД ПИТАЮШЕ-ИЗМЕЛЬЧАЮШЕГО АППАРАТА КОРМОУБОРОЧНОГО

КОМБАЙНА (57) Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для уборки кормов. Изобретение позволяет уменьшить габариты и массу приводов. Привод питающе-измельчающего аппарата состоит из прикрепленного к коробке передач редуктора 1. Ведомая шестерня 5 редуктора 1 установлена на ведущем валу б коробки передач 2, который выполнен проходHbJM и соединен с валом измельчающеlo аппарата и на котором ус ановлен реверс с

БФ и ТФ фрикционами. Через редуктор крутящий момент передается на коробку передач и на вал измельчающего аппарата. l ил.

1523099

Формула изобретения

10 Составитель A. Крючков

Редактор Л. 111аí <ор Техред И. Верее Корректор Т. Малец

Заказ 6912! 3 Тираж 621 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к сельскохозяйственному машиностроению, а именно к машии на м дл я уборки кор мов.

Целью изобретения является уменьшение габаритов и массы привода.

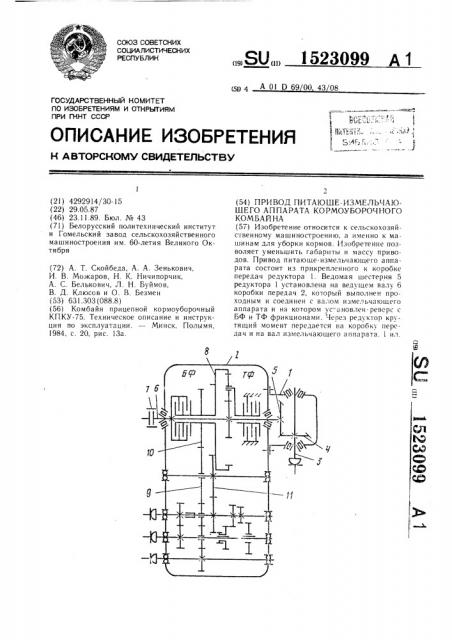

На чертеже изображена схема привода питающе-измельчающего аппарата с передачей в виде конического редуктора.

Привод питающе-измельчающего аппарата содержит передачу (редуктор) 1, которая крепится к коробке 2 передач. В редукторе 1 установлен ведущий вал 3 с шестерней 4.

Ведомая шестерня 5 редуктора 1 установлена на ведущем валу 6 коробки 2 передач, который выполнен проходным и соединен с валом измельчающего аппарата (не показан) соединительной муфтой 7. На валу 6 установлен также реверс 8 с БФ и ТФ фрикционами, ведомое звено которого и дополнительный зубчатый венец 10, жестко соединенный с ведомым звеном, входит в зацепление с шестернями 9 и 11 для привода ведомых валов и шестерен коробки 2 передач.

Привод работает следующим образом.

Через передачу (с вала 3 через шестерни 4 и 5 редуктора) крутящий момент передается на ведущий вал 6 коробки 2 передач и через соединительную муфту 7 на вал измельчающего аппарата. Одновременно с вала 6 через реверс 8 и дополнительный зубчатый венец 10 реверса крутящий момент передается на шестерни 9 и 11 для привода ведомых валов и шестерен коробки 2 передач при прямом (включен БФ реверса) и обратном (включен ТФ реверса) вращениях.

Привод питающе-измельчающего аппарата кормоуборочного комбайна, содержащий передачу для привода измельчающего аппарата и коробки передач, коробку передач

15 с валами, шестернями и реверсом, установленным на ведущем валу для привода питающего аппарата, отличающийся тем, что, с целью уменьшения габаритов и массы привода, ведомое звено передачи для привода измельчающего аппарата и коробки передач установлено на ведущем валу коробки передач, при этом вал выполнен проходным и связан с приводом измельчающего аппарата и посредством соосно установленного на нем реверсивного механизма связан с приводом

25 питающего аппарата.
