Барабанный магнитный сепаратор

Барабанный магнитный сепаратор

Иллюстрации

Показать все

Реферат



Изобретение относится к магнитному обогащению сильномагнитных руд. Цель изобретения - повышение эффективности процесса сепарации за счет улучшения условий промывания и отжима магнитного продукта. Сепаратор включает барабан /Б/ 1 с расположенной в нем магнитной системой 2, ванну, разделенную на отсеки жесткими перегородками 4 параллельно образующей Б1, снабженными пластинами /П/5 из упругого материала. Установлены П5 с возможностью контакта с Б1 и соединены с перегородками 4 с помощью шарниров 6. Параллельно образующей Б1 в отсеках ванны между перегородками расположены промывные приспособления, выполненные в виде ряда смывных патрубков /СП/7, имеющих в плосткости сечения, перпендикулярной оси Б1, форму усеченного конуса. Широким основанием конус установлен на дне ванны 3, а его узкое основание образует выходной щелевой раструб из эластичного материала. При этом СП 7 в плоскости сечения, параллельной оси Б1, имеют форму двух конусов, совмещенных узкими основаниями. Расстояние между СП 7 определяется по формуле A=B+C2 TGΑ/2, где A - расстояние между П 7 в ряду, B - длина щелевого раструба вдоль образующей Б1, C - расстояние от раструба до поверхности Б1, α - угол расширения раструба. Для фиксации положения П5 служат поворотный рычаг и фиксатор. Магнитный продукт, притянутый к Б1 по мере перемещения подвергается воздействию П5 и СП 7. При этом происходит интенсивная дефлокуляция магнитного продукта и из него удаляются частицы породы и бедные сростки.Плоские струи соседних СП7, смыкаясь, образуют сплошную по длине Б1 плоскую струю промывной воды. При попадании в раструб крупных посторонних частиц щелевой раструб расширяется и частицы свободно проходят, не закупоривая выходное отверстие. 2 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) - (П) ° (51)4 В 03 С 1/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

40 ИЗОБРЕТЕНИЯМ И OTHPbITHSIM

4РИ ГКНТ СССР

1 (21) 4372898/23-03 (22) 01.02.88 (46) 23.11.89. Бюл. Г 43 (71) Всесоюзный научно-исследовательский и проектный институт механической обработки полезных ископаемых

"Иеханобр" (72) А.А.Бельский (53) 621.928.89 (088.8) (56} Авторское свидетельство СССР

И 933115, кл. В 03 С 1/101, 1980.

Авторское свидетельство СССР

М 940853 кл. В 03 С 1/10, 1980. (54) БАРАБАННЫЙ МАГНИТНЫЙ СЕПАРАТОР (57) Изобретение относится к магнитному обогащению сильномагнитных руд.

Цель изобретения — повышение зффек2 тивности процесса сепарации за счет улучшения условий промывания и отжима магнитного продукта. Сепаратор включает барабан (Б) 1 с расположенной в нем магнитной системой 2, ванну, разделенную на отсеки жесткими перегородками 4 параллельно образующей Б 1, снабженными пластинами (П) 5 из упругого материала. Установлены П 5 с возможностью контакта с Б 1 и соединены с перегородками 4 .с помощью шарниров 6. Параллельно образующей Б l в отсеках ванны между перегородками расположены промывные приспособления, выполненные в виде ряда смывных патрубков (СП} 7, имеющих в плоскости сечения, перпендикулярной оси Б 1, форму усеченного конуса. Широким ос1523165 а = b + c 2 tga/2, нованием конус установлен на дне ванны 3, а его узкое основание образует выходно" щелевой раструб из эластичного материала. При этом СП 7 в плоскости сечения, параллельной оси Б 1, имеют форму двух конусов, совмещенных узкими основаниями. Расстояние между

СП 7 определяется по формуле а = Ь +

+ с 2 tg /2, где а - расстояние между 10

П 7 в ряду; Ь - длина щелевого раструба вдоль образующей Б 1; с - расстояние от раструба до поверхности

Б 1; Ы - угол расширения раструба.

Для фиксации положения П 5 служат 15

Изобретение относится к магнитному обогащению и может быть использовано в горноперерабатывающей промышленности для обогащения сильномагнитных руд.

Цель изобретения - повышение эф- . 25 фективности процесса сепарации за счет улучшения условий промывания и отжима магнитного продукта.

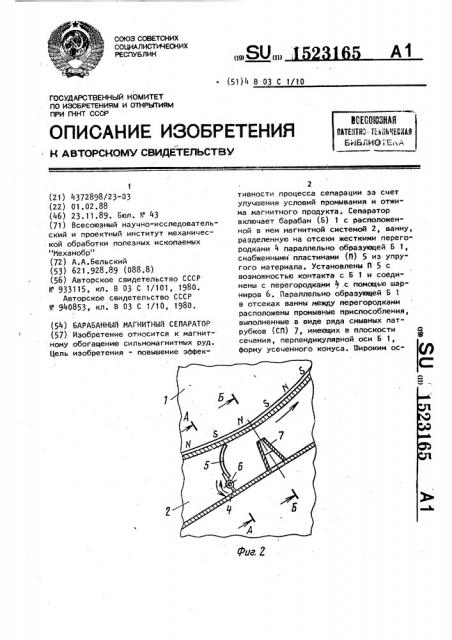

На фиг. 1 показан сепаратор, об" щий вид; на фиг. 2 - часть рабочего пространства с упругой пластиной и патрубком; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - разрез Б-Б на фиг.2.

Сепаратор содержит барабан 1 с. расположенной в нем магнитной системой 2, ванну 3, разделенную на отсеки жесткими перегородками 4 параллельно образующей барабана, снабженными пластинами 5 из упругого материала, которые установлены с возможностью контакта с барабаном и соединены с перегородками шарнирами 6, промывные приспособления, выполненные в виде ряда патрубков 7, имеющих в плоскости сечения, .перпендикулярной оси барабана„ форму усеченного конуса, широким основанием установленного на дне ванны 3, .а узкое основание

8 50 образует выходной щелевой раструб 8, при этом в плоскости сечения, параллельной оси барабана, патрубки имеют форму двух конусов, совмещенных друг с другом узкими основаниями. Расстоя; ние между патрубками определяется по

55 формуле поворотный рычаг и фиксатор. Магнит" ный продукт, притянутый к Б 1, flo мере перемещения подвергается воздействию П 5 и СП 7. При этом происходит интенсивная дефлокуляция магнитного продукта и из него удаляются частицы породы и бедные сростки. Плоские с руи соседних СП 7, смыкаясь, образуют сплошную по длине Б 1 плоскую струю промывной воды, При попадании в раструб крупных посторонних частиц щелевой раструб расширяется и частицы свободно проходят, не закупоривая выходное отверстие. 2 з.п. Ф-лы, 4 ил. где а — расстояние между патрубками

Рядуy

Ь вЂ” длина щелевого раструба вдоль образующей барабана; с - расстояние от раструба до поверхности барабана; о - угол расширения раструба.

Выходной щелевой раструб 8 выполнен из эластичного. материала. Для фиксации положения пластин служат поворотный рычаг 9 и фиксатор 10.

Для подачи питания служит питатель 11.

Сепаратор работает следующим обра" зом.

Магнитный продукт, транспортируемый поверхностью барабана 1 к разгрузочному порогу ванны 3, последовательно подвергается воздействию упругих пластин 5 и патрубков 7. При этом за счет механической протирки упругими пластинами 5 и интенсивной промывки из патрубков 7 происходит дефлокуляция магнитного продукта и удаление из него частиц породы и бедных сростков.

Иарнирное закрепление пластин 5 обеспечивает возможность регулирования силы прижатия пластин к барабану, а значит, и степени механической дефлокуляции.

Струя воды из патрубков 7 выбивает из слоя концентрата немагнитные и слабомагнитные частицы, которые вместе с. отраженной от барабана водой падают в промежутки между патруб" ками на дно ванны и удаляются либо в хвосты, либо в виде отдельного праду КТВ, Благодаря конической сужающейся в направлении движения форме патрубФормула изобретения

1. Барабанный магнитный сепаратор, включающий барабан с расположенной в нем магнитной системой, ванну, разделенную на отсеки параллельно образующей барабана жесткими перегородками, имеющими пластины из упругого материала, которые установлены с возможностью контакта с барабаном, питатеяь, промывные приспособления, расположенные параллельно образующей барабана в отсеках ванны между перегородками, и приемники продуктов разделения, отличающийся тем, 30

15231 ка 7 промывная вода проходит с минимальной турбулентностью и незначительной потерей давления. В раструбе

8 струя воды деформируется в плоскую струю, Смыкаясь, плоские струи соседних патрубков образуют сплошную

ro длине барабана плоскую струю промывной воды, обеспечивающую эффективную промывку слоя магнитного продукта.

При попадании в щелевое отверстие вместе с водой крупных посторонних частиц эластичный раструб 8 расши-ряется, и частицы свободно проходят, не вызывая закупорки проходного канала устройства.

6 что, с целью повышения эффективности процесса сепарации за счет улучшения условий промывания и отжима магнитного продукта, пластины установлены на перегородках шарнирно, а промывные приспособления выполнены в виде ряда патрубков, имеющих в плоскости сечения„ перпендикуляной оси барабана, форму усеченного конуса, широким основанием установленного на дне ванны, а узкое основание образует выходной щелевой раструб, при этом в плоскости сечения, параллельной оси барабана, патрубки имеют форму двух конусов, совмещенных друг с другом узкими основаниями.

2. Сепаратор по п.1, о т л и ч аю шийся тем, что расстояние между патрубками определяется по формуле а =Ь+с 2 йрЫ/2, где а - расстояние между патрубками в ряду;

Ь - длина щелевого раструба вдоль образующей;

c - "расстояние от раструба до поверхности барабана;

Ы - угол расширения раструба.

3. Сепаратор по пп.1 и 2. о т л ич а ю шийся тем, что выходной щелевой раструб выполнен из эластичного материала °

1523165 .Составитель Н,Ашумов

Редактор ИЛмакова Техред М,дидик Корректор И.Иуска . Заказ 6989/6 Тираж 498 Подписное

-ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113J35, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 101
