Изобретение относится к строительству виброустойчивых высотных сооружений. Целью изобретения является повышение надежности работы за счет увеличения эффективности гашения колебаний и упрощение конструкции. На сооружении 1 размещены шпренгели, установленные ассиметрично оси сооружения в каждом поперечном сечении. При таком выполнении сооружение имеет разную изгибную жесткость в противоположных направлениях, что исключает устойчивый колебательный цикл. 7 ил.
СОЮЗ СОВЕТСКИХ
MU
РЕСПУБЛИК (1% (11) (5l)4 Е 04 8 1/98
ОПИСАНИЕ ИЗОБРЕТЕНИЯ н двторСИОМУ СВИДКткЛьатвМ
А г
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГННТ СССР
1 (21) 4320563/23-33 (22) 28. 10. 87 (46) 23.11.89. Бюл. И 43 (71) Государственный проектный и научно-исследовательский институт
"Укрниипроектстальконструкция" (72) Я.С.Барык и В.П.Крыжановский (53) 624.97 (088.8) (56) Авторское свидетельство СССР
К 168341, кл. Н 01 0 1/16, 1962.
Авторское свидетельство СССР
К 791874, л. E 04 H 12/18, 1978. (54) ВИБРОУСТОЙЧИВОЕ ВЫСОТНОЕ
СООРУЖЕНИЕ
2 (57) Изобретение относится к строительству виброустойчивых высотных сооружений. Целью изобретения является повышение надежности работы за счет увеличения эффективности гашения колебаний и упрощение конструк" ции. На сооружении 1 размещены шпренгели, установленные асимметрично оси сооружения в каждом поперечном сечении. При таком выполнении сооруже- . ние имеет разную изгибную жесткость в противоположных направлениях, что исключает устойчивый калебательный цикл. 7 ил. 23 1
Изобретение относится к сооружениям, конструкция которых предусматривает автоматическое гашение колебаний, и может быть использовано при строительстве различного рода высотных сооружений - мачт, радио- и телебашен, дымовых и вентиляционных труб, химаппаратов колонного типа, монументов и т.п. 1О
Целью изобретения является повышение надежности работы за счет увеличения эффективности гашения колеба ний и упрощение конструкции.

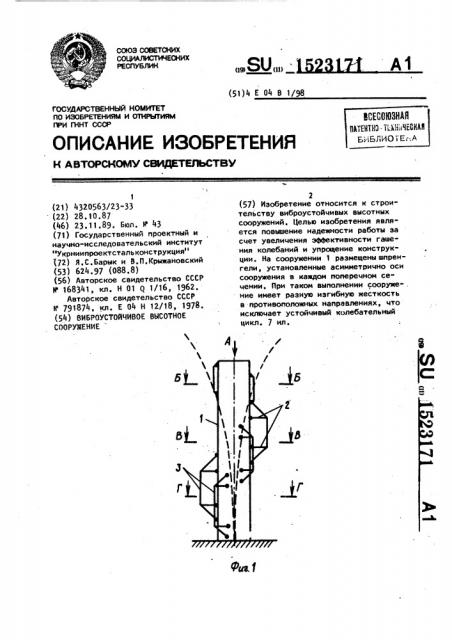

На фиг. 1 изображено сооружение, общий вид; на фиг. 2 - вид Анафиг.1; на фиг. 3 сечение Б-Б на фиг. 1; на фиг. 4 - сечение В-В на фиг. 1; на фиг.5 - сечение Г-Г на фиг. 1; на .фиг. 6 " вариант выполнения схемы со- 2О оружения; на фиг. 7 - вид Д на фиг.6.
Вдоль продольной оси сооружения 1 установлены шпренгели, образованные распорками 2, соединенными между собой гибкими затяжками 3. Распорки 2 25 могут быть расположены группами для образования дискретных шпренгелей (фиг.1) либо в одну линию для образования непрерывных протяженных шпренгелей (фиг.6). Шпренгели расположены асимметрично по отношению к продольной оси сооружения (или то же самоек любым двум взаимоперпендикулярным диаметральным его плоскостям) в каждом из поперечных сечений, проходящих через шпренгель.
Шпренгели целесообразно устанавливать не по всей высоте сооружения, а только в местах наибольших величин изгибающих моментов, соответствующих формам колебаний, подлежащих гашению.
В высотных сооружениях связи для распорок 2 и затяжек 3 могут использоваться радиопрозрачные материалы " композитные, канаты из полимеров и т.п, При возникновении колебаний ось сооружения, изгибаясь, стремится занять положение, показанное на фиг.1 и 6 пунктиром. При этом включаются в работу затяжки 3. Однако ввиду того, что затяжки 3 выполнены из гибких элементов и, следовательно, сжимающих усилий не воспринимают, в работу включаются только шпренгели, расположенные со стороны растянутой в данный момент зоны сооружения.
Вследствие того, что шпренгели" установлены в каждом поперечном сечении сооружения асимметрично относительно его продольной оси, каждое сечение сооружения, подкрепленное шпренгелями, в противоположных направлениях имеет разную изгибную жесткость.- Отсутствие жесткостной симметрии препятствует возникновению симметричного колебательного цикла, т.е. устойчивый колебательный процесс, как таковой, становится невозможным»
В сооружении отсутствуют взаимно перемещающиеся элементы и детали, требующие механической обработки.
Монтаж шпренгелей не вызывает трудностей. В процессе работы за ними не требуется никакого ухода, поскольку они являются обычными элементами строительных конструкций. Поэтому трудозатраты при изготовлении, монтаже и эксплуатации предлагаемого устройства меньше, чем у известного. формула изобретения
Виброустойчивое высотное сооружение, включающее прикрепленный к стволу шпренгель в виде распорок и затяжки, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы за счет увеличения эффективности гашения колебаний и угрощения конструкции, сооружение снабжено дополнительными шпренгелями, размещенными по периметру ствола асимметрично его продольной оси в каждом поперечном сечении, причем распорки шпренгелей закреплены к стволу стационарно.
1523171 дидА
Д Я
Àà. Ф
Аа. 2
f I
Фаа Ю
