Привод клети стана холодной прокатки труб

Привод клети стана холодной прокатки труб

Иллюстрации

Показать все

Реферат



Изобретение относится к трубопрокатному производству. Цель изобретения - упрощение конструкции. Привод клети стана холодной прокатки труб содержит приводной вал 3, двухколенный коленчатый вал 4 и шатуны 6. Электродвигатель 1 передает вращение на приводной вал через ременную передачу 2. Шейки 7 и 8 коленчатого вала размещены относительно опор консольно. Шейка 8 соединена с приводным валом посредством съемной щеки 5. Вращательное движение коленчатого вала 4 с помощью шатунов преобразуется в возвратно-поступательное движение клети 9. 1 ил.

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК .. бр 4 В 21 В 35/06, 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4401444/23-02 (22) 04.04. 88 (46) 23.11.89. Бюл. Р 43 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт металлургического машиностроения им.А.И.Целикова (72) А.А.Морозов (53) 621.771.06=589.4=88(088.8) (56) Кофф З.А. и др. Холодная прокатка труб.-Свердловск:Металлургиздат, 1962, с.59.63. Розов Н.В. Холодная прокатка сталь- ных труб.-И.:Металлургия, 1977, с.79-81.

2 (54) ПРИВОД КЛЕТИ СТАНА ХОЛОДНОЙ ПРОКАТКИ ТРУБ (57) Изобретение относится к трубопрокатному производству. Цель изобретения — упрощение конструкции. Привод клети стана холодной прокатки труб содержит приводной вал.3, двухколенный коленчатый вал 4 и шатуны 6. Электродвигатель 1 передает вращение на приводной вал через ременнуюпередачу 2, Шейки

7 и 8 коленчатого вала размещены относи-." тельно опор консольно. Шейка 8 соединена с приводным валом посредством съемной щеки 5. Вращательное движение коленчатого вала 4 с помощью шатунов преобразуется в возвратно-rroc1yrta=. тельное движение клети 9. 1 ил.

1523204

Изобретение относится к трубопрокатному производству, в частности к конструкции станов периодической холодной прокатки труб.

Цель изобретения — упрощение конструкции.

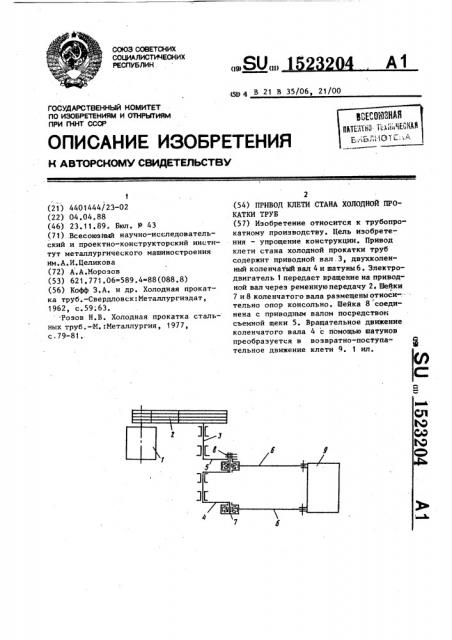

На чертеже показан предлагаемый привод.

Привод клети стана холодной прокатки труб состоит иэ электродвигателя 1, ременной передачи 2, приводного вала 3, соединенного с двухколенным коленчатым валом 4 съемной щекой 5, шатунов 6, соединенных с шейками 7 и

8 коленчатого вала.

Формула изобретения

Составитель С.Петров

Редактор Н.Тупица Техред Л,Олийнык Корректор И.Васильева

Заказ 6990/8 Тираж 459 Подписное

BHHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Привод клети стана холодной прокатки работает следующим образом. 20

Электродвигатель 1 через ременную передачу 2 передает вращение приводному валу 3, который через съемную щеку 5 и шейку 8 вращает коленчатый вал 4. С помощью шатунов 6 вращатель- 25 ное движение коленчатого вала 4 преобразуется в поступательное движение клети 9.

Такое выполнение привода позволяет упростить его конструкцию и обеспечить, как и в приводе с обычным коленчатым валом, равномерность нагI рузок на шатуны. При этом соединение шатунов с кривошипным валом выполняется с использованием обычных подшипников качения с закладной густой смазкой и уплотнениями, исключающими смешивание ее с эмульсией.

Предлагаемое выполнение привода позволяет упростить и усовершенствовать наиболее ответственный и тяжелонагруженный механизм станов холодной прокатки труб, исключить использование в приводе зубчатых передач, обеспечить равномерность нагрузки на шатуны,, в результате чего повышается быстроходность привода на 20-25Ж.

Кроме того, упрощается эксплуатация и ремонт привода, увеличиваются межремонтные сроки.

Привод клети стана холодной прокатки труб, содержащий приводной вал, двухколенный коленчатый вал и соединенные с его шейкой шатуны, о т л и— ч а ю шийся тем, что, с целью упрощения конструкции, он снабжен съемной щекой, связывающей одну шейку коленчатого вала с приводным валом, при этом обе шейки коленчатого вала размещены относительно его опор консольно.
