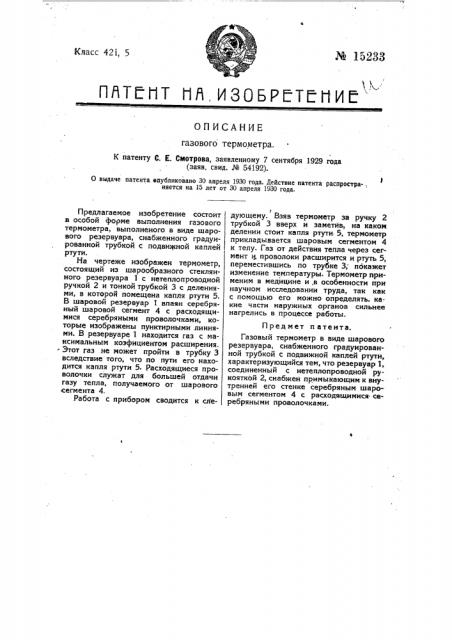

ОПИСАНИЕ газового термометра.
К патенту С. Е. Смотрова, заявленному 7 сентября 1929. года (заяв. спид. № 54192).
0 выдаче патента впубликовано 30 апреля 1930 года. Действие патента распростра-;
) няется на 15 лет от 30 апреля 1930 года.
Предлагаемое изобретение состоит в особой форме выполнения газового термометра, выполненого в виде шарового резервуара, снабженного градуированной трубкой с подвижной каплей ртути.
На чертеже изображен термометр, состоящий из шарообразного стеклянного резервуара 1 с нетеплопроводной ручкой 2 и тонкой трубкой 3 с делениями, в которой помещена капля ртути 5.
В шаровой резервуар 1 впаян серебряный шаровой сегмент 4 с расходящимися серебряными проволочками, которые изображены пунктирными линиями. В резервуаре 1 находится газ с максимальным коэфициентом расширения.
- Этот газ не может пройти в трубку 3 вследствие того, что по пути его находится капля ртути 5 Расходящиеся проволочки служат для большей отдачи газу тепла, получаемого or шарового сегмента 4, Работа с прибором сводится к сле/ дующему. Взяв термометр за ручку 2 трубкой 3 вверх и заметйв, на каком. делении стоит капля ртути 5, термометр прикладывается шаровым сегментом 4 к телу. Газ от действия тепла через сегмент и проволоки расширится и ртуть 5, переместившись по трубке 3; пбкажет изменение температуры. Термометр применим в медицине и,в особенности при научном исследовании труда, так как с помощью его можно определять, какие части наружных органов сильнее нагрелись в процессе работы.
Предмет и атента.
Газовый термометр в виде шарового резервуара, снабженного градуированной трубкой с подвижной каплей ртути, характеризующийся тем, что резервуар 1, соединенный с нетеплопроводной рукояткой 2, снабжен примыкающим к внутренней его стенке серебряным шаровым сегментом 4 с расходящимися серебряными проволочками.
