Устройство для обработки листовой резины

Устройство для обработки листовой резины

Иллюстрации

Показать все

Реферат



Изобретение относится к механической обработке поверхности листовой резины, а именно кусков листовой резины. Цель - обеспечение эффективности работы за счет обработки всей поверхности материала. Для этого обрабатывающий барабан снабжен дисбалансирующим элементом, а стол - подпружиненными и регулируемыми относительно станины опорами. Поршень пневмоприжима подпружинен относительно станины. При работе кусок резины продвигается вперед и одновременно обрабатывается за счет эксцентричного биения обрабатывающего барабана. 1 ил.

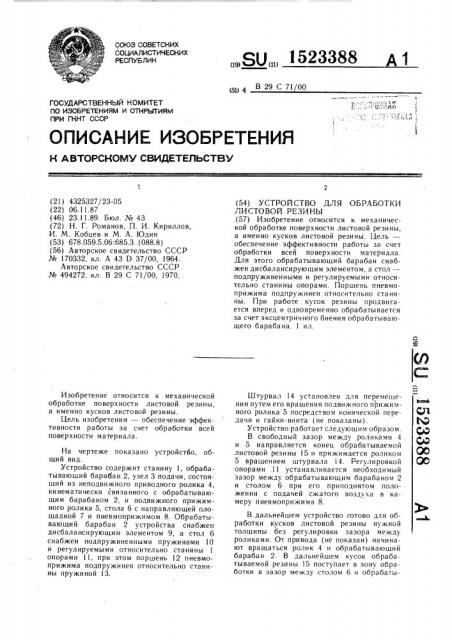

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

151, 4 В 29 С 7!/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A BTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4325327/23-05 (22) 06.11.87 (46) 23.! 1.89. Бюл. № 43 (72) Н. Г. Романов, П. И. Кириллов, И. М. Кобцев и М. А. Юдин (53) 678.059.5.06:685.3 (088.8) (56) Авторское свидетельство СССР № 170332, кл. А 43 D 37/00, 1964.

Авторское свидетельство СССР № 494272, кл. В 29 С 71/00, 1970.

Изобретение относится к механической обработке поверхности листовой резины, а именно кусков листовой резины.

Цель изобретения — обеспечение эффективности работы за счет обработки всей поверхности материала.

На чертеже показано устройство, общий вид.

Устройство содержит станину 1, обрабатывающий барабан 2, узел 3 подачи, состоящий из неподвижного приводного ролика 4, кинематически связанного с обрабатывающим барабаном 2, и подвижного прижимного ролика 5, стола 6 с направляющей площадкой 7 и пневмоприжимом 8. Обрабатывающий барабан 2 устройства снабжен дисбалансирующим элементом 9, а стол 6 снабжен подпружиненными пружинами 10 и регулируемыми относительно станины 1 опорами 11, при этом поршень 12 пневмоприжима подпружинен относительно станины пружиной 13.

„.Я1„) „„1523388 А 1 (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ

ЛИСТОВОЙ РЕЗИНЫ (57) Изобретение относится к механической обработке поверхности листовой резины, а именно кусков листовой резины. Цель— обеспечение эффективности работы за счет обработки всей поверхности материала.

Для этого обрабатывающий барабан снабжен дисбалансирующим элементом, а стол— подпружиненными и регулируемыми относительно станины опорами. Поршень пневмоприжима подпружинен относительно станины. При работе кусок резины продвигается вперед и одновременно обрабатывается за счет эксцентричного биения обрабатывающего барабана. 1 ил.

Штурвал 14 установлен для перемещения путем его вращения подвижного прижимного ролика 5 посредством конической передачи и гайки-винта (не показаны).

Устройство работает следующим образом.

В свободный зазор между роликами 4 и 5 направляется конец обрабатываемой листовой резины 15 и прижимается роликом

5 вращением штурвала 14. Регулировкой опорами,11 устанавливается необходимый зазор между обрабатывающим барабаном 2 и столом 6 при его приподнятом положении с подачей сжатого воздуха в камеру пневмоприжима 8.

В дальнейшем устройство готово для обработки кусков листовой резины нужной толщины без регулировки зазора между роликами. От привода (не показан) начинают вращаться ролик 4 и обрабатывающий барабан 2. В дальнейшем кусок обрабатываемой резины 15 поступает в зону обработки в зазор между столом 6 и обрабаты1523388

Формула изобретения

Составитель A. Коноводов

Редактор Л. Мотыль Техред И. Верес Корректор Л. Патай

Заказ 6940/17 Ти раж 535 Поди исное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 вающим барабаном 2, который нанесенным (наклеенным) на его поверхность абразивом обрабатывает поверхность листовой резины 15 по всей его длине. При этом в первый момент ролики 4 и 5 удерживают кусок листовой резины 15 от захвата и выброса его без обработки. В дальнейшем, когда кусок листовой резины ложится на стол 6, он продвигается только вперед за счет эксцентричного движения (биения) обрабатывающего барабана 2 благодаря дисбалансирующему элементу 9 и колебательным движениям стола 6, возникающим также в результате биения барабана 2 и взаимокомпенсирующимся пружинами 10 и 13 сжатия, а также давлением сжатого воздуха на поршень 12 пневмоприжима 8. Далее прижим на кусок листовой резины ослабляется, поверхность ее обрабатывается. Колебание стола 6 тоже способствует продвижению листовой резины вперед, а также повышению качества обработки за счет удаления шлифа во время колебания стола при одновременном непостоянно усиленном сопротивлении обрабатывающего барабана 2 с поверхностью обрабатываемой листовой резины 15, Предлагаемое устройство просто по

5 конструкции и позволяет качественно обрабатывать листовую резину необходимой толщины с удалением шлифов.

Устройство для обработки листовой резины, содержащее станину, обрабатывающий барабан, узел подачи, состоящий из неподвижного приводного и подвижного прижимного роликов, и стол с пневмоприжимом, отличающееся тем, что, с целью обеспечения эффективности работы за счет обработки всей поверхности материала, обрабатывающий барабан снабжен дисбалансирующим элементом, стол снабжен подпружиненными и регулируемыми относительно станины

20 опорами, а поршень пневмоприжима подпружинен относительно станины.
