Анализатор хроматографических функций
Иллюстрации
Реферат

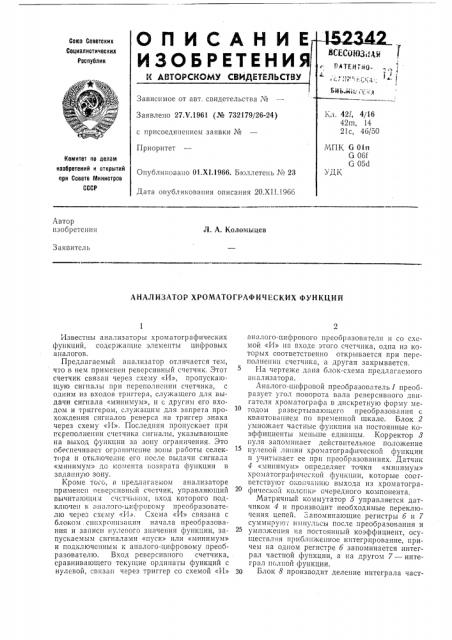

Союз Советских
Социалистических
Республик всасовз ио
М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено 27 1/.1961 (М 732179/26-24) с присоединением заявки №
Приоритет
Кл. 42l 4/16
42m, 14
21 с, 46/50
МПК G 01н
G Об1
С 05d
УДE(Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 01.Х1.1966. Бюллетень ¹ 23
Дата опубликования описания 20.XII.!9áá
Автор изобретения
Jl. А. Коломыцев
Заявитель
АНАЛИЗАТОР ХРОМАТОГРАФИЧ ВСКИХ ФУНКЦИЙ
Известны анализаторы хроматографических функций, содержащие элементы цифровых аналогов.
Предлагаемый анализатор отличается тем, что в нем применен реверсивный счетчи". Этот счетчик связан через схему «И», пропускающую сигналы при переполнсн11и счетчика, с одним из входов триггера, служащего для выдачи сигнала <минимум», и с другим его входом и триггером, служащим для запрета прохохкдения сигналов реверса на триггер знака через схему «И». Последняя пропускает при
I.cpe1Ioлнении счетчика сиг1|аль1, указывающие на выход функции за зону ограничения. Это обеспечивает ограничение зоны работы селектора и отключение его после выдачи сигнала
«минимум» до мог1ента 11озврата функции в заданную зону.
Кроме того, и предлагаемом анализаторе применен оеверсивный счетчик, управляющий вычитающи vi сч тч»ком, вход которого подключен к аналого-цифровому преобразователю через схему <И». Схема «И» связана с блоком. синхронизации начала преобразования и записи нулевого значения функции, запускаемым сигналами «пуск» или «минимум» и подключенным к аналого-цифровому преобразователю. Вход реверсивного счетчика, сравнивающего текущие ординаты функций с нулевой, связан через триггер со схемой «II» аналого-цифрового преобразователя и со схемой «И» на входе этого счетчика, одна из которых соответственно открывается при переполнении счетчика, а другая закрывается.
На черте>ке дана блок-схема предлагаемого анализатора.
Аналого-цифровой преобразователь1 преобразует угол поворота вала реверсивного двигателя хроматографа в дискретную форму методом развертываюгцего преобразования с квантованием по временной шкале. Блок 2 умножает частные фуiIKIIHII на постоянные коэффициенты меньше единицы. Корректор 8 пуля запоминает действительное положение нулевой линии хроматографической функции и учитывает ее прн преобразованиях, Датчик
4 «минимум» определяет точки «минимум» хроматографичсской функции, которые соогIIeTcTB) I0ò Окончя11и1О выхода из хроматографической коленки очередного компонента.
Матричный коммутатор 5 управляется датчиком 4 и производит необходимые переключения цепей.:-апоминающие регистры б и 7 суммиру1ог ихшульсы после преобразования и
25 умножения па постоянный коэффициент, осуществляя приближенное интегрирование, причем на одном регистре б запоминается интеграл частной функции, а па другом 7 — интеграл полной функции.
Зо Блок 8 производит деление интеграла част152342,Уыход
Составитель
Редактор В. П. Липатов Texpeä А. А. Камышиикова Корректоры: М. П. Ромашова и Е. Ф. Полиоиова
Заказ 3887гг Тира к 3500 Формат бум. 60 99 /з Объем 0,16 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 ной функции на интеграл полной функции.
Вычитатель 9 находит величину и знак приращения результата вычислений. Лпалого-цифровой преобразователь 10 на шаговом двигателе преобразует. дискретную величину приращения в угол поворота вала, являющийся выходным управляющим сигналом.
Предмег изобретения
1. Лнализатор хроматографических функций, содержащий элементы цифровых аналогов, отличающийся тем, что, с целью ограничения зоны работы селектора и отключения его после выдачи сигнала «минимум» до момента возврата функции в заданную зону, применен реверсивный счетчик, связанный через схему «И», пропускающую сигналы при переполнении счетчика, с одним из входов триггера, служащего для выдачи сигнала
: минимум», и с другим его входом и триггером, служащим для запрета прохождения сигналов реверса на триггер знака через схему «И», пропускающую при переполнении счетчика сигналы, указывающие на выход функции за зону ограничения.
2. Лнализатор по п. 1, отлггчающийся тем, что, с целью отсчета преобразованных значений хрома- ографической функции от ее действительного нуля, применен реверсивный счетчик, управляемый вычитающим счетчиком, вход которого подключен к аналого-цифровому преобразователю через схему «И», связа.шую с блоком синхронизации начала прсооразования и записи нулевого значения функции, запускаемым сигналами «пуск» или
«минимум» и подключенным к аналого-цифровому преобразователю, а вход реверсивного счетчика, сравнивающего текущие ординаты функций с нулевой, связан через триггер со схемой «И» аналого-цифрового преобразователя и со схемой «И» на входе этого счетчика, одна из которых соответственно открывается при переполнении счетчика, а другая закрывается.
