Грузозахватное устройство для строительных конструкций с отверстиями

Грузозахватное устройство для строительных конструкций с отверстиями

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемно-транспортному оборудованию, в частности к грузозахватным устройствам для подъема и монтажа строительных конструкций с отверстиями. Целью изобретения является повышение надежности. Грузозахватное устройство содержит пару полых распорных балок 1, внутри которых установлены с возможностью перемещения подпружиненные штоки 7, одни концы которых связаны шарнирно с тягами 11, а другие с α-образными фигурными рычагами 2, установленными на ребрах 3. На нижней части соединительных и распорных балок установлены несущие элементы 16, на концах которых установлены пружины 15 с продольными овальными отверстиями и рычагом, взаимодействующим с несущими элементами 16, а подпружиненные штоки 7 имеют треугольные прорези 13, в которые входят стержни 14. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (1) 4 В 66 С 1/54

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4405621/23-11 (22) 09.03.88 (46) 23.11.89, Бюл. № 43 (71) Украинский научно-исследовательский и проектный институт гражданского сельского строительства (72) В.И.Зерницкий (53) 62 1.86.061 (088.8) (56) Авторское свидетельство СССР № 948834, кл. В 66 С 1/54, 19.11.80. (54) ГРУЗОЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ

СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ С ОТВЕРСТИЯМИ (57) Изобретение относится к подъемно-транспортному оборудованию, в частности к грузозахватным устройствам для подъема и монтажа строитель2 ных конструкций с отверстиями. Целью изобретения является повышение надежности. Грузозахватное устройство содержит пару полых распорных балок 1, внутри которых установлены с возможностью перемещения подпружиненные штоки 7, одни концы которых связаны шарнирно с тягами 11, а другие — с -образными фигурными рычагами 2, установленными на ребрах 3. На нижней части соединительных и распорных балок установлены несущие элементы 16, на концах которых уста ..овлены пружины 15 с продольными овальными отверстиями и рычагом, взаимодействующим с несущими элементами 16, а подпружиненные штоки 7 имеют треугольные прорези 13, в которые входят стержни

14. 3 з.п.ф-лы; 3 ил.

1523522

Изобретение относится к подъемнотранспортной технике, а именно к грузозахватным устройствам для подъема и монтажа строительных конструкций с отверстиями.

Целью изобретения является повышение надежности.

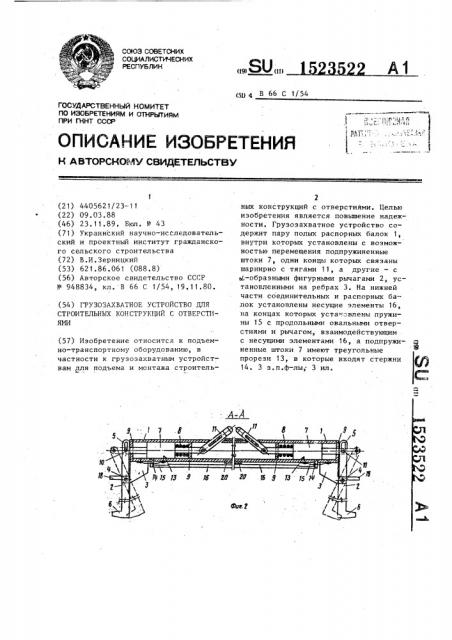

На фиг.1 показано грузазахватное устройство для подъема и монтажа строительных конструкций с отверстиями, например лотков теплотрасс жилых и общественных зданий, общий вид; на фиг. 2 — разрез А-А на фиг, 1; на фиг. 3вид Б на фиг.1. 15

Грузазахватное устройство для подъема и монтажа строительных конструкций с отверстиями состоит из двух быстросменных распорных балок 1, к которым с двух сторон крепятся захва- у0 ты в виде L-образных фигурных рычагов 2. Каждый L-образный фигурный рычаг 2 шарнирно крепится к распорной балке 1 при помощи прикрепленнйх к ней двух ребер 3 и пальца рычага 4. 25

L-образный фигурный рычаг 2 имеет на одном конце продольное овальное отверстие 5, а на другом конец трапецеивидной формы 6. Шток 7 крепится телескопически в распорной балке 1.

В этой балке находится пружина 8, упирающаяся в шток 7 и. перемычку 9.

По краям балки тоже прикреплены перемычки 9, в которые упираются шток 7 под действием пружин 8. С одного конца шток 7 шарнирно соединен с L-образным фигурным рычагом 2 так, что он входит в прорезь штока и крепится в нем пальцем 10. С другого конца шток

7 переходит в тяги 11, шарнирно сое- 40 диненные со штоком и выполненные s виде грузоподъемной петли для закрепления управляющего стропа 12. В штоке 7 имеется .треугольная прорезь 13, в которую входит фиксатор в виде 45 стержня 14 с треугольным скосом, прикрепленный вместе с плоской пружиной

15 к несущему элементу 16. Плоская пружина 15 имеет по концам продольные овальные отверстия, через которые винтами неплотно крепится к распор50 ной балке 1 так, что при нажатии такелажником на рычаг 17 управления и движении несущего элемента 16 может вместе с фиксатором и виде стержня с треугольным скосом отклоняться от распорной балки 1. Фиксатор в виде стержня с треугольным скосом 14 при нажатии вверх на рычаг 17 управления выходит из треугольнои прорези 13 штока, а затем при отпускании рычага плоская пружина возвращает фиксатор

14 снова в треугольную прорезь 13 .

На концах распорных балок 1 имеются опорные выступы 18, образованные ребрами 3. Две распорные балки соединяются быстросменнай соединительной балкой 19 в устройство. Быстросменные балки 1 н 19 соединяются с элементами-вставками с помощью муфт 20. Рычаг 17 управления крепится к соединительной балке 19 хомутом

21 и пальцем 22. Несущий элемент в виде штанги 16 шарнирно соединяется. с рычагом 1 7 управления, тяжем 23 и пальцами 24 тяжа 23. В конструкции

25 имеются монтажные отверстия 26, в которые входят трапецеивидные части L-образных фигурных рычагов 6, Устройство работает следующим образом.

Такелажник устанавливает грузозахватное устройство для подъема и монтажа строительных конструкций с отверстиями, находящееся в исходном нерабочем состоянии, напротив отверстий 26 конструкции 25, причем опорные выступы 18 касаются стенок конструкции 25, а стороны 12 натянуты.

Затем ан нажимает вверх на рукоятку рычага 17 управления. В результате четыре подпружиненных фиксатора в виде стержня са скосом опускаются и усилия от управляющих стропов t2 подъемного механизма, передаваемые через тяги 11 и штоки 7, преодолевают сопротивление пружин 8, а поворачивающиеся Е-образные фигурные рычаги 2 с трапециевидной формой б на конце входят в горизонтальные монтажные отверстия 26 переносимой конструкции 25.

При подъеме и переноске конструкций, поскольку усилия от строп во много раз увеличиваются за счет веса конструкции, L-образные фигурные рычаги 2 с трапециевидной частью 6 надежно зафиксированы в отверстиях

26 переносимой конструкции 25. !

После установки конструкции устройство опирается на стенки конструкции при помощи опорных выступов 18, но управляющие стропы 12 не передают усилие. В этом случае под действием на шток 7 сжатых пружин 8 L-образные фигурные рычаги 2 с трапециевидной частью 6 поворачиваются и вы5 1523 ходят из отверстий 26 переносимой конструкции 25, а подпружиненные фиксаторы в виде стержней с треугольными скосами 14 п падают в треугольные прорези 1,3 штоков 7 и фиксируют устройство в исходном нерабочем состоянии

В таком исходном нерабочем состоянии устройство переносится для монтажа следующей конструкции, причем подпружиненные фиксаторы в виде стержнеи со скосами 14 надежно удерживают устройство в исходном нерабочем состоянии. ф о р м у л а изобретения

1. Грузоэахватное устройство для строительных конструкций с отверстиями, содержащее пару полых распорных балок, внутри которых установлены с возможностью продольного перемещения штоки, захваты, размещенные на концах штоков, тяги, одни концы которых шарнирно связаны с одними концами штоков, стропы., скобу для навески HB крюк грузоподъемного механизма, присоединенную к одним концам стропов, нижние концы которых прикреплены к другим, концам тяг, о т л и ч а ющ е е с я тем, что, с целью повы шения надежности, устройство снабжено соединительно при

522 крепленной к центральным частям распорных балок перпендикулярно их продольным осям, несущими элементами,,закрепленными на нижних поверхностях

5 соединительной и распорнои балок, ребрами с выступами для опоры на груз, жестко закрепленными снизу на концах распорных балок, подупружиненными

10. стержнями с треугольными скосами, установленными на концах несущих элементов перпендикулярно их осям с возможностью взаимодействия со штоками, рычагом, шарнирно закрепленным

15 в нижней части соединительной балки с возможностью взаимодействия одним плечом с несущим элементом, при этом захваты представляют собой Ь-образные рычаги, средней частью щарнирно

20 закрепленные на ребрах, а первыми плечами шарнирно связанные с вторыми концами штоков, которые подпружинены относительно балок.

2. Устройство по п.1, о т л и—

25 ч а ю щ е е с я тем, что вторые плечи L-образных рычагов выполнены трапециевидной формы.

3. Устройство по п.1, о т л и ч а ю щ е е с я тем, что первые плечи L-образных рычагов выполнены с продольными овальными тверстиями на концах под оси шарниров.

4. Устройство по п.1, о т л и ч аю щ е е с я тем, что штоки выполнены с треугольными пазами под стержни.

1523522

21 2 юг. д
