Реферат



Изобретение относится к подъемно-транспортному оборудованию, а именно к устройствам для поддержания постоянной высоты подъема грузозахватного органа стрелового крана при изменении вылета стрелы. Цель изобретения - повышение точности. Указанная цель достигается тем, что устройство содержит блок 11 суммы расстояния от барабана лебедки до ролика и длины гуська, блок 13 определения высоты конца гуська стрелы, блок определения длины каната, блок памяти и разностные усилители, позволяющие обеспечивать точное вычисление и поддержание постоянства высоты грузозахватного органа при различных способах запасовки грузового каната и различных конструкциях стрелы. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

Н9) (11) А1 (g)) 4 В 66 С 13/46

OIlHCAHHE ИЗОБРЕТЕНИЯ

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 !

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ П.(НТ СССР (21) 4392956/40-11 (22) 16.03.88 (46) 23.11;89, Бюл. )1- 43 (72) N.Í.Àíòoíîâ, Б.A.Eãoðîâ, А.М.Китаев и В.Л.Перетрутов (53) 621.873 (088.8) (56) Авторское свидетельство СССР

У 800111, кл. В 66 С 23/12, 1978.

° (54) УСТРОЙСТВО ДЛЯ ПОДДЕРЖАНИЯ ПОСТОЯННОЙ ВЫСОТЫ ПОДЪЕМА ГРУЗОЗАХВАТНОГО ОРГАНА СТРЕЛОВОГО КРАНА ПРИ ИЗМЕНЕНИИ ВЫЛЕТА СТРЕЛЫ (57) Изобретение относится к подъемно-транспортному оборудованию, а именно к устройствам для поддержания

1523530

Н Езз.п -Fсоsg, постоянной высоты подъема грузозахватного органа стрелового крана при изменении вылета стрелы. Цель изобретения — повышение точности. Указан« ная цель достигается тем, что устройство содержит блок 11 суммы расстояния от барабана лебедки до ролика и длины гуська, блок 13 определения выИзобретение относится к подъемно- 15 транспортному оборудованию, а именно к устройствам для поддержания постоянной высоты подъема грузозахватного органа стрелового крана при изменении вылета стрелы. 20

Цель изобретения — повышение точности.

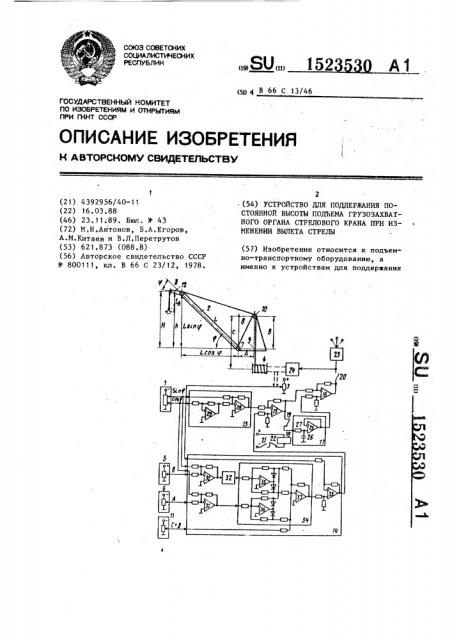

На чертеже приведена функциональная схема устройства.
