Способ модификации вулканизованной резины

Способ модификации вулканизованной резины

Иллюстрации

Показать все

Реферат



Изобретение относится к разработке способа модификации вулканизованной резины и может быть использовано для изготовления резинотехнических изделий, эксплуатируемых в жидких углеводородных средах при температурах, близких к температуре их кипения, в частности для изготовления резиновых уплотнителей в автомобильной и авиационной промышленности. Изобретение позволяет уменьшить время технологического процесса модификации и набухание резин в гидроочищенном реактивном топливе при 170°С за 24 ч за счет того, что в способе модификации вулканизованной резины на основе карбоцепного каучука, включающем обработку резины модифицирующим агентом, а затем структурирующим веществом, вулканизованную резину обрабатывают 25-35%-ным раствором 2,2<SP POS="POST">1</SP>-метилен-бис-(6-трет-бутил-4-метилфенола)в бензоле в течение 1-45 мин. Затем термообрабатывают на воздухе при 50-100°С в течение 5-20 мин, после чего на поверхность резины наносят из раствора в бензоле структурирующее вещество, выбранное из группы, включающей серу, 2-меркаптобензтиазол и бис-(α,α-диметилбензил)пероксид в количестве (0,6-1,0)<SP POS="POST">.</SP>10<SP POS="POST">-3</SP> г/см<SP POS="POST">2</SP>. 1 табл.

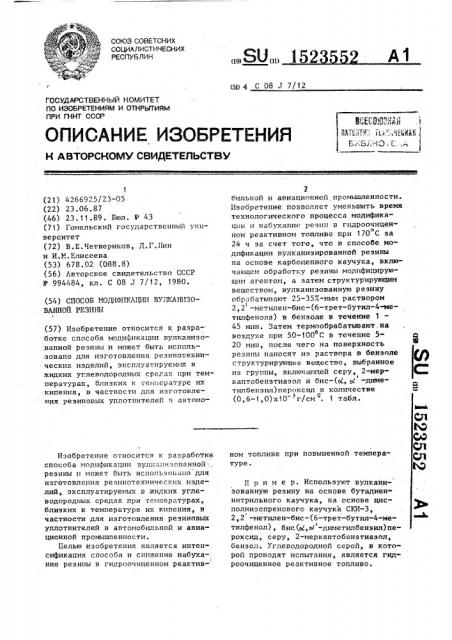

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Il) (51) 4 С 08 J 7/12 г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

3ЖГМ3,"„4"

t > A T L d . i . I L P.. 1 4 1г и

Б;,"ЬЛ!10 . Е. й

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

2 бильной и авиационной промышленности.

Изобретение позволяет уменьшить время технологического процесса модификации и набухание резин в гидроочищено ном реактивном топливе при 170 С sa

24 ч за счет того, что в способе модификации вулканизированной резины на основе карбоцепного каучука, включающем обработку резины модифицирующим агентом, а затем структурирующим веществом, вулканиэованную резину обрабатывают 25-35 -ным раствором

2,2 -метилен-бис-(6-трет-бутил-4-иеI тилфепола) в бензоле в течение

45 мин. Затем термообрабатывают.на воздухе при 50-100 С в течение 520 мин, после чего на поверхность резины наносят иэ раствора в бензоле структурирующее вещество, выбранное

Hs группы, включающей серу, 2-мер1 каптобензтиаэол и бис-(с, . »диметилбензил)пероксид в количестве (0,6-1,0)х10 г/см . 1 табл. ном топливе при повышенной температуре.

1 (21) 4266925/23-05 (22) 23.06.87 (46) 23.11.89. Бюл. 9 43 (71) Гомельский государственный университет (72) В ° Е.Четвериков, Д,Г,Пин и И.N.Åëèñååâà (53) 678.02 (088.8) (56) Авторское свидетельство СССР

У 994484, кл. С 08 3 7/12, 1980. (54) СПОСОБ МОДИФИКАЦИИ ВУЛКАНИЗОВАННОЙ РЕЗИНЫ (57) Изобретение относится к разработке способа модификации вулканиэованной резины и может быть исполь-зовано для изготовления резинотехнических изделий, эксплуатируемых в жидких углеводородных средах при температурах, близких к температуре их кипения, в частности для изготовления резиновых уплотнителей в автомоИзобретение относится к разработке способа модификации вулканизованной,. резины и может быть испольэовало для изготовления резинотехнических изделий, эксплуатируемых в жидких углеводородных средах при температурах, близких к температуре их кипения, в частности для изготовления резиновых уплотнителей в автомобильной и авиационной промышленности.

Целью изобретения является интен-. сификация способа и снижение набухания резины в гидроочищенном реактивПример. Используют вулканизованную резину на основе бутадиеннитрильного каучука, на основе цис" полиизопренового каучука СКИ-З, 2,2 -метилен-бис-(6-трет-бутил-4-метилфенол), бис(ф,Ы -диметилбенэил)пероксид, серу, 2-меркаптобензтиазол, бензол. Углеводородной серой, в которой проводят испытания, является гидроочищенное реактивное топливо.

1523552

Иолифпкацил рвэикы по прсллвгввному способу

Яулкаииэнроааннав резина без Моднфика>а н (контроль иыв примеры) Параметры способа и показатели физико-нехапичсскик свойств резин

Иоаификвцнл

Pe9Hllt> lll> известному способу

ИРП1078Л

ИРН-1078 Л

ИРП-1078

51-1490

РП- ИРП- 51078Л 1078 1490

51490 г

3 4 (кои троп иый) ИРП

9 IO 11 l4 15 16 17 18 19

5 6 7 8

12 13

Концентрацмл рвот" вора з бепэоле

2,2 -метипеи-бис(б-трет-бутия-4метнлфеиола)мас.Х

Концентрации раствора фторангилрила во фреопе, Х

30 5 5 5*

Врсмл обработки в растворе фторвпгилрицв ао фреоие> ч

20 25 30 30 30 35 40 ЭО 30

30 30 30

0,5 1 15 15 15 45 60 15 15

Времл обработки и растворе в бенэоле 2,2 -метллеибис-(6-трет-бутил-4-метилфеиолв), мин

Температуре термообрвботки па воздухе> С

15 15 15 15 4 4 4

20 50 75 75 75 loo 150 75 75

75 75 75

7S

Вренл обработки полиэтиленполиамиион> ч

Врвмл тернообработкн, мни

Структ)>рирукв1пв веа1аствв, г/смэ (кlбэ) l

l бнс-(и,tl -динатнлбаиэил)пероксид

2 5 l o 10 10 20 30 10 10

10 10 10

10 1 ° 5 1 ° 5 1 5

0,2 0,6 0,8 - - 1,0 1,4 0,8

0,8 Промывка 12-ным воплын раствоа ром нелочн

0,8

0,8

o,å

0>8

Сера

2-Неркаптобеиэтнаэол

Характеристики испытании>

Степень набухании а гмдроочнпеииом рввктивиом топливе, 170ас, 24 ч, Х

0,8

0 ° 8

8,9 14,7 232,5 8,0 3,7 2,5 3,4 5,2 Э,2 5,6 3,2 6,Э 4,5 75,0 95,0 102,4 8,2 14,9 240,8

Образцы из вулканизовапной резины помещают в 25-35Х-ный раствор в ( бензоле 2,2 -метилен-бис-(6-трет-бутил-4-метилфенола} и выдерживают в течение 1-45 мин. Затем производят их термообработку на воздухе (в термоп)кафу) при 50-100 С в течение 520 мин. Далее наносят слой структурирующего вещества из раствора в бенэоле в количестве (0,6-1,0) ° 10 г/см

2 путем окунания в раствор или кисточ. кой. B качестве структурирующего вещества используют серу, 2-меркапто- бензтиазол и бис-(фс,06 -диметилбен-. зил)пероксид.

Степень набухания резин в гидроочищенпом реактивном топливе (170 С, 24 ч) определяют по ГОСТУ. Испытания по определению прочности резин при растяжении, относительного удлинения и твердости проводят после выдерживания образцов в гидроочищенном реактивном топливе в течение 24 ч при 170 С.

Параметры режима осуществления способа и физико-механические свойства резин представлены в таблице.

Бремя модификации резины по предлагаемому способу составляет 6-65 мин вместо 4-7 ч по известному.

Формула изобретения

Способ модификации вулканизован-. ной резины на основе карбоцепного каучука, включающий обработку резины модифицирующим агентом, а затем струк. турирующим веществом, о т л .и ч а ю - шийся тем, что, с целью интенсификации способа и снижения набухания резины в гидроочищенном реактивном топливе при повышенной температуре, вулканизованную . резину обрабатывают 25-352-ным раствором 2,2 -метилен-бис-(6-трет-бутил-4-метилфенола) в бензоле в течение 1-45 мин, затем термообрабатывают на воздухе при

50-100 С: в течение 5-20 мин, после чего на поверхность резины наносят из раствора в бенэоле структурирующее вещество, выбранное из группы, включающей серу 2-меркаптобензтиаэ эол и бис-(Сааб(; Диметилбенэил)пеРоксид в количестве (0,6-1,0) 1С г/см .

3 2

Продолжение таблицы

1523552

Модификация ретины по прелпагаеному способу

Иулканиэироаанная раэнна беэ иолификацни (контрольные примеры) Иолнфи к а пня

P43NNll по нэвестнону способу

Параиетры способа н покаэателн Фиэико-неханнческнк свойств рвани

1490

51-1490

ИРП-1078

S l1490

ИРП-1078 Л

HPIt1078

РП"

1 0784

HPIt

107

HPtt1078Л

9 IO. 11

12 13 14 15 16

2 3

18

4 (контрольный) 5 6 7 8

34 33 35 25 30 38

Редактор И.Горная

° «ЮЗЮЮ»

Заказ 7005/25 Тираж 411 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Относительное удлинение> 2

Твердость по

ТИ-2, уел.ед.

Остаточная дефор нация при статической нагруэке (202 снатня, 170 С, 24 ч) 167 145 65 66,7 IOO 167 154 162 124 100 . 147 144 1 Э5 67 64 61 164 142 66

70 70 75 68 68 65 66 68 70 . 70 70 68 69 70 70 65 70 72 70

30 35 ЭЭ 25 30 32 30 28 25 22 38 35 37

Составитель H.Ëóçèíà

Техред Л.Олийнык Корректор Э.Лончакова
