Вибротрамбовка для уплотнения футеровки желобов доменных печей

Вибротрамбовка для уплотнения футеровки желобов доменных печей

Иллюстрации

Показать все

Реферат



Изобретение относится к черной металлургии, в частности к оборудованию для уплотнения огнеупорной набивки желобов доменных печей. Цель изобретения - упрощение конструкции и повышение качества футеровки желоба. Для этого вибротрамбовка, содержая опорную раму с уплотняющими плитами, соединенными между собой посредством тяг 5, и вибратор 6, снабжена двумя шарнирно соединенными между собой рычагами 7,8, при этом рычаг 7 шарнирно связывает вибратор 6 и опорную раму 1, а рычаг 8 с помощью шарнирной связи соединен через направляющую 12 с тягами 5. 5 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) (51)4 С 21 В 7/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Е-Я

Юайрудд

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4407097/23-02 (22) 11. 04.88 (46) 23.11.89 Бюл. h! 43 (71) Новолипецкий металлургический комбинат им. !0.В,Андропова (72) Н.В.Курдюков, С.Ю.Бубнов, В.П.Дворников и Н.И.Кальмус (53) 669.162.266.22 {088,8) (56) Авторское свидетельство СССР

N 389138, кл. С 21 В 7/12, 1974. (54) ВИБРОТРАМБОВКА ДЛЯ УПЛОТНЕНИЯ фУТЕРОВКИ ЖЕЛОБОВ ДОМЕННЫХ ПЕЧЕЙ (57) Изобретение относится к черной металлургии, в частности к оборудо2 ванию для уплотнения огнеупорной набивки желобов доменных печей. Цель изобретения - упрощение конструкции и повышение качества футеровки желоба. /(ля этого вибротрамбовка, содержащая опорную раму с уплотняющими плитами, соединенными между собой посредством тяг 5, и вибратор 6, снабжена двумя шарнирно соединенными между собой рычагами 7, 8, при этом рычаг 7 шарнирно связывает вибратор 6 и опорную раму 1, а рычаг 8 с помощью шарнирной связи соединен через направляющую 12 с тягами 5. 5 ил.

1523572

Изобретение относится к черной металлургии, в частности к оборудованию для уплотнения огнеупорной набивки желобов доменных печей.

Цель изобретения - упрощение конструкции и повышение качества футеровки желобов.

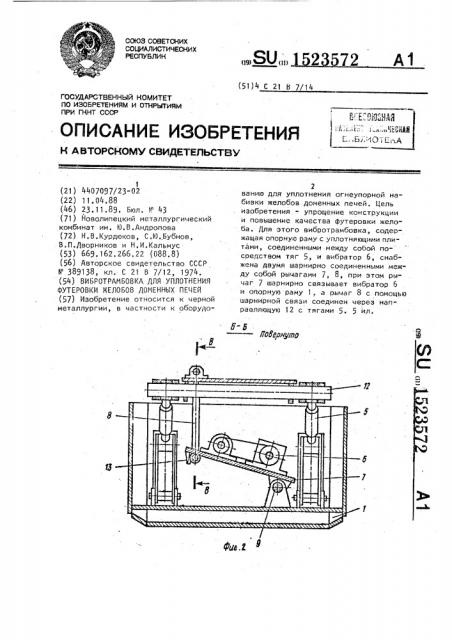

На фиг.1 изображена вибротрамбовка, общий вид; на фиг.2 - разрез Ь-Б на .фиг..1; на фиг.3 - вид А на фиг.1; на фиг.4 - разрез В-В на фиг.2; на фиг.5 - узел Х на фиг.1.

Вибротрамбовка содержит опорную раму 1, к кронштейнам 2 которой шарнирами 3 прикреплены уплотняющие плиты 4, которые соединены между собой шарнирно закрепленными тягами 5, и вибратор 6. Вибротрамбовка снабжена двумя шарнирно соединенными между со- 2О бой рычагами 7 и 8. Наклонно установленный рычаг. 7 шарниром 9 прикреплен к опорной раме 1 и несет вибратор 6, а вертикально установленный рычаг 8 шарнирно закреплен в.опорах 10 кронш- 25 тейна 11, который содержит цилиндрическую направляющую 12, шарнирно соединяоцую.подвижные тяги 5, при этом продольная ось направляюцей 12 параллельна центральной продольной оси устройства. Рычаги 7 и 8 шарнирно соединены осью 13. Тяга 5 представляет собой два винта 14 и 15 с резьбами . противоположного направления, соединенные муфтой 16.

Вибротрамбавка работает следующим образом.

При включении вибратора 6, последний начинает вибрировать. Его колебания через шарнир 9 передаются опорной 40 раме 1, а через шарнирно соединенные рычаги 7 и 8, кронштейн 11, направляющую 12 и тяги 5 - на уплотняющие плиты 4.

Перед началом работы вращением муфт 16 придают уплотняащим плитам 4 вибротрамбовки с учетом амплитуды колебаний последних заданное положение.

Устройство устанавливают в литейный желоб, поверхность которого нужно уплотнить. Во время работы вибратора

6 его колебания передаются на уплотняющие плиты 4, на опорную раму 1, соприкасающиеся с поверхностью желоба, уплотняя футеровку последнего. Одновременно с этим вибротрамбовка перемещается по желобу, так как вибратор

6 закреплен со смещением относительно центра тяжести устройства.

l1o окончании уплотнения желоба вибратор 6 выключается, а устройство удаляется с помощью крана. Изменением длины тяг 5 с учетом амплитуды их колебаний можно проводить работы по, уплотнению желобов с различным профилем.

Применение изобретения позволяет путем передачи колебаний вибратора как к опорной раме, так и к уплотняющим плитам, обеспечить увеличение стойкости футеровки желобов на 63 и за счет исключения одного вибратора упростить конструкцию вибротрамбовки. формула изобретения

Вибротрамбовка для уплотнения футеровки желобов доменных печей, содержащая опорную раму с шарнирно установленными на ней уплотняющими плитами, шарнирно связанными между собой установленными на одной оси тягами с возможностью регулирования их длины, вибратор, о т л и ч а ю ц а яс я тем,-что, с целью упрощения конструкции и повышения качества футеровки желобов, вибротрамбовка снабжена кронштейном и двумя шарнирно соединенными между собой рычагами, на одном из которых, шарнирно соединенном с рамой; установлен вибратор, а другой рычаг шарнирно соединен с кронштейном, несущим цилиндрическую направляющую, продольная ось которой параллельна центральной продольной оси вибратора.

1523572 ф ф

1523572

g - g ут03фицРФРО
