Осушительная система

Осушительная система

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить эффективность периодической промывки дренажа, осушительного действия системы, уменьшить капитальные затраты. Целью изобретения является повышение эффективности работы системы и уменьшение заохривания. Осушительная система включает дрены 1, коллектор 2, накопительную емкость 3 с вакуумным устройством сифоном 4. Накопительная емкость выполнена герметичной и снабжена соединительным патрубком 5 для герметичного присоединения через муфту 6 к устью коллектора 2, обратным клапаном 7 и сливным патрубком 8, герметично перекрываемым задвижкой (крышкой) 9. Патрубок 5 присоединен к накопительной емкости 3 ниже гребня сифона 4 на величину 4H, обеспечивающую расчетное заполнение водой коллектора 2 осушительной системы. Величину 4H вычисляют по формуле ΔН = Α<SP POS="POST">.</SP>L<SP POS="POST">.</SP>J, где L-длина коллектора, м

J-уклон коллектора, α-опытный коэффициент. 1 ил.

СОЮЗ СОВЕТСНИХ

СООИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 Е 02 В 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4283750/30-15 (22) 13.07.87 (46) 23.11.89. Бюл. И 43

{71) Ленинградский государственный институт по проектированию водохозяйственного и мелиоративного строительства и Северный научно-исследовательский институт гидротехники и мелиорации (72) Н.Н. Ковальчук, 8.А. Колупаев и I0.Д. Попов (53) 626,86(088.8) (56) Авторское свидетельство СССР

Н 1339194, кл. Е 02 8 11/00 1987.

Авторское свидетельство СССР

It 144063., кл. Е 02 8 11/00, 1962. (54) ОСУВИТЕЛЬНАЯ СИСТЕМА (57) Изобретение позволяет повысить эффективность периодической промывки дренажа, осушительного действия си стемы, уменьшить капитальные затраты.

„.80„„1523632 А 1

Целью изобретения является повышение эффективности работы системы и уменьшение заохривания. Осушительная система включает дрены 1, коллектор

2, накопительную емкость 3 с вакуумнйм устройством - сифоном 4. Накопительная емкость выполнена герметичной и снабжена соединительным патрубком 5 для герметичного присоединения через муфту б к устью коллектора

2, обратным клапаном 7 и сливным патрубком 8, герметично перекрываемым задвижкой (крышкой) 9. Патрубок

5 присоединен к накопительной емкости 3 ниже гребня сифона 4 на величину dh, обеспечивающую расчетное заполнение водой коллектора 2 осушительной системы. Величину d h вы-, числяют по формуле Bh d.L.l,ãäå L— длина коллектора, м; 1 — уклон. коллектора, с(- опытный коэффициент.

1 ил.

1523632

3h =o(-I.L, где L — длина коллектора, м

Х - уклон коллектора, Ы - опытный коэффициент, равный

О,2-О,8.

Осушительная система действует . следующим образом.

8 период избыточного увлажнения

Фильтрующая из почвы вода через дре30

8h =g(-I Е, где о - опытный коэффициент;

I - уклон коллектора;

L — длина коллектора, м.

Составитель А. Левчиков

Техред Л.Олийньи Корректор M. Шароши

Редактор Н. Гунько

Заказ 7012/29 Тираж 589, Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113335, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 101.

Изобретение относится к сельскому хозяйству и может быть использовано в осушительных мелиорациях для промывки полостей дрен от заиления, ускорения процесса осушения и предотвращения заохривания.

Целью изобретения является повышение эффективности работы системы и уменьшение заохривания.

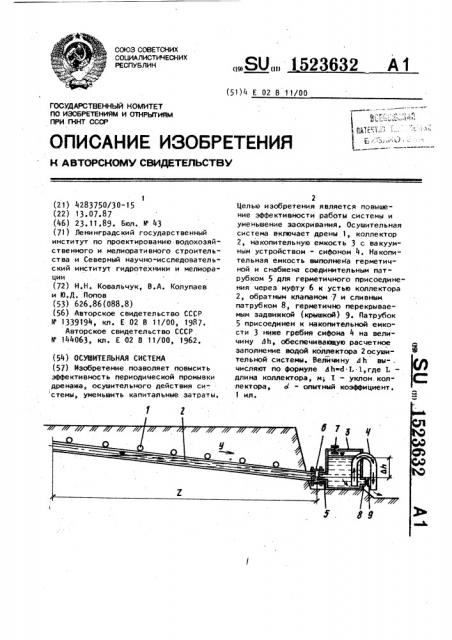

На чертеже представлена схема осушительной системы.

Система включает дрены 1, коллектор 2, накопительную емкость 3 с вакуумным устройством - сифоном 4, соединительный патрубок 5, муфту6, обратный, например, подпружиненный клапан 7, сливной патрубок 8, задвиж" ку 9. Гребень сифона 4 выполнен не

1выше стенки накопительной емкости 3, а входной патрубок присоединен к накопительной емкости 3 ниже гребня сифона 4 на величину g h, определяемую по Формуле ны 1, коллектор 2 заполняет накопительную емкость 3 до тех пор, пока не включится сифон 4, резко с повышенной скоростью сбрасывающий воду иэ емкости-3 и коллектора 2 системы с наносами. Возникающее в емкости 3 с началом сброса воды разрежение перекрывает клапан 7 и при полном сбросе воды иэ емкости 3 распространяется через коллектор 2 и дрены 1 на околодренное пространство, увеличивая водоприток к дренам и ускоряя процесс осушения.

Формула изобретения

Осушительная система, включающая дрены, коллектор, герметичную накопительную емкость с воздушным клапаном, сифоном и входным патрубком, о т л ич а ю щ а я с я тем, что, с целью повышения эффективности работы системы и уменьшения заохривания, гребень сифона выполнен не выше верхней стенки накопительной емкости, а входной патрубок присоединен к накопительной емкости .ниже гребня сифона на величину dh, определяемую по Формуле
