Класс F 06k, 47g, 29

F 06k 47g 43ю1

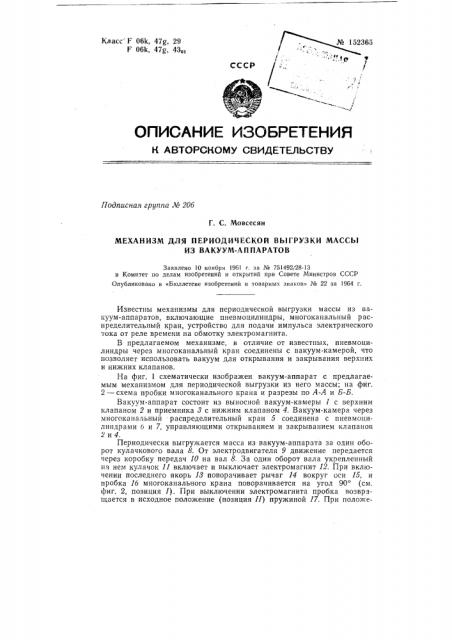

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 20б

Г. С. Мовсесян

МЕХАНИЗМ ДЛЯ ПЕРИОДИЧЕСКОИ ВЫГРУЗКИ МАССЫ

ИЗ ВАКУУМ-АППАРАТОВ

Заявлено 10 ноября 1961 г. за № 751492/28-13 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б|оллетене изобретений и товарных знаков» № 22 за 1964 г.

Известны механизмы для периодической выгрузки массы из вакуум-аппаратов, включающие пневмоцилиндры, многоканальный распределительный кран, устройство для подачи импульса электрического тока от реле времени на обмотку электромагнита.

В предлагаемом механизме, в отличие от известных, пневмоцилиндры через многоканальный кран соединены с вакуум-камерой, что позволяет использовать вакуум для открывания и закрывания верхних и нижних клапанов.

На фиг. 1 схематически изображен вакуум-аппарат с предлагаемым механизмом для периодической выгрузки из него массы; на фиг.

2 — схема пробки многоканального крана и разрезы по А-А и Б-Б.

Вакуум-аппарат состоит из выносной вакуум-камеры 1 с верхним клапаном 2 и приемника 8 с нижним клапаном 4. Вакуум-камера через многоканальный распределительный кран 5 соединена с пневмоцилиндрами б и 7, управляющими открыванием и закрыванием клапанов

2 и 4.

Периодически выгружается масса из вакуум-аппарата за один оборот кулачкового вала 8. От электродвигателя 9 движение передается через коробку передач 10 на вал 8. За один оборот вала укрепленный на нем кулачок 11 включает и выключает электромагнит 12. При включении последнего якорь 18 поворачивает рычаг 14 вокруг оси 15, и пробка 1б многоканального крана поворачивается на угол 90 (см. фиг. 2, позиция I). При выключении электромагнита пробка возвращается в исходное положение (позиция II) пружиной 17. При положеЛЬ 1523б5 нии пробки 16 (как это пока апо па фиг. 2, позиция П) камера сообщается с приемником через трубки 18 и 19. Посредством трубок 20 и 21 вакуум создается в верхней части пневмоцилиндра 6 и в нижней части пневмоцилиндра 7, а нижняя часть пневмоцилндра 6 и верхняя пневмоцилиндра 7 сообщаются с атмосферой через трубки 22 и 23.

При наличии вакуума в нижней части пневмоцилиндра 7 поршень

24 опускается. поворочивая рычаг 26, и клапан 4 приемника 3 закрывается. Под воздействием вакуума поршень 26 цилиндра 6 поднимается, поворачивая рычаг 27, клапан 2 камеры открывается, и масса из камеры выгружается в приемник.

При повороте пробки 16 крана 5 на угол 90 камера отсоедипяется от приемника, и последний через трубки 19 и 28 сообщается с атмосферой.

При закрывании клапана 2 клапан 4 открывается, и масса выгружается из приемника. Далее цикл периодической выгрузки массы из вакуум-аппарата повторяется. Конструкция предлагаемого механизма упрощена, вследствие чего можно его монтировать на выносной камере вакуум-аппарата.

Предмет изобретения

Механизм для периодической выгрузки массы из вакуум-аппаратов, включающий пневмоцилиндры, многоканальныйраспределительный кран, устройство для подачи импульса электромагниту, о т л и ч а ющийся тем, что, с целью использования вакуума для открывания и закрывания верхних и нижних клапанов, пневмоцилиндры через многоканальный кран соединены с вакуум-камерой. № 152365

У//г. 1 (/7 тоионЦ) Редактор В. Ф. Чулкова Техред Т. П. Курилко Корректор О. М. Пискунова

Цодп. к печ. 3/Х вЂ” 64 г Формат бум. 70X108 />q Объем 0,26 нзд. л..Заказ 2328/16 Тираж 500 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Тнпографил, пр. Сапунова, 2
