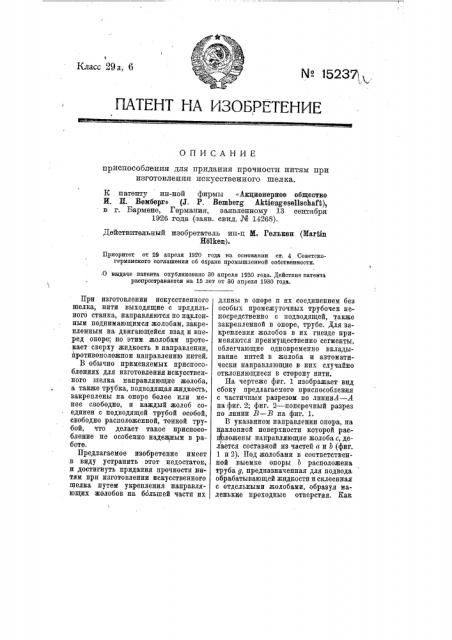

Й- 15237, ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для придания прочности нитям при изготовлении искусственного шелка.

К патенту ин-ной фирмы «Акционерное общество

И. IL Бемберге (J. P. Bemberg Aktieggesellschaft), в г. Бармене, Х врмания, заявленному 13 сентября

1926 года (ваяв. свид. М 14268).

Действительный изобретатель ин-ц E. Гелькен (Магйь

Holken).

Приоритет от 29 апреля 1920 года на основании ст. 4 Советскогерманского соглашения об охране промышленной собственности..0 выдаче патента опубликовано 30 апреля 1930 года. Действие патента распространяется на 15 лет от 30 апреля 1930 года.

При изготовлении искусственного шелка, нити выходящие с прядильного станка, направляются по наклонным поднимающимся жолобам, закрепленным на двигающейся взад и вперед опоре; по этим жолобам протекает сверху жидкость в направлении, противоположном направлению нитей.

В обычно применяемых приспособлениях для изготовления искусственного шелка направляющие жолоба,, а также трубка, подводящая жидкость, закреплены на опоре более или менее свободно, и каждый жолоб соединен с подводящей трубой особой, свободно расположенной, тонкой трубой, что делает такое приспособление не особенно надельным в работе.

Предлагаемое изобретение имеет в виду устранить этот недостаток, и достигнуть придания прочности нитям при изготовлении искусственного шелка путем укрепления направляющих .жолобов на ббльшей части их длины в опоре л пх соединением без особых промежуточных трубочек непосредственно с подводящей, также закрепленной в опоре, трубе. Для закрепления жолобов в их гнезде применяются преимущественно сегменты, облегчающие одновременно вкладывание нитей в жолоба и автоматически направляющие в них случайно отклоняющиеся в сторону нити.

На чертеже фиг. 1 изображает впд сбоку предлагаемого приспособления с частичпым разрезом по линии.4 — А на фиг. 2; фиг. 2 — поперечный разрез по линии  — В на фиг. 1.

В указанном направлении опора, на наклонной поверхности которой расположены направляющие жолоба с, делается составной из частей а и Ь (фиг.

1 и 2). Под жолобами в соответственной выемке опоры о расположена труба д, предназначенная для подвода обрабатывающей жидкости и склеенная с отдельными жолобами, образуя маленькие проходные отверстия. Как

Фиг.2.

Tea. Ридрогр. Упр. Унравл. В.-M. Ua>< РККА. Ленинград, здание Fs, Адмиралтейства труба,так и жолоба делаются преимущественно из целлюлоида.

Для предохранения от скатывания вниз и разгрузки места склейки с трубой, жолоба с сверху несколько загнуты. Кроме того, промежуточные отрезки а вложены в опоре между отдельными жолобами таким образом, что последние прочно укреплены с боков. Для крепления жолобов на опоре, служат еще отъемные сегменты f, расположенные между отдельными жолобами и опирающиеся своими внешними концами на края жолобов, чем должно обеспечиваться прочное положение последних в их гнездах. Выпуклые сверху сегменты f служат также для обратного автоматического направления нитей, в случае их отклонения из жолобов.

Промежуточные отрезки а и сегменты f соединены с опорой болтами или другими соответственными приспособлениями (не изображенными,.на чертеже), что делает возможным легкую смену частей приспособления в случае мх повреждения. На концах качающейся опоры расположены шарниры Й, с помощью которых все приспособление подвешивается стержнем й, вращающимся на шарнире i, чем предполагается достигнуть требующегося движения опоры взад и вперед в продольном направлении без большой затраты энергии.

Опора, промежуточные отрезки и сегменты могут быть изготовлены из дерева, а также из другого подходящего материала.

Предмет патента.

Приспособление для придания нитям при изготовлении искусственного шелка и подведения их к наматывающему устройству, характеризующееся тем, что на качающейся опоре а расположены жолоба с, соединенные с трубой д для подвода жидкости снизу, при чем для удержания жолобовФс на опоре а служат неподвижные части а, а также отъемные сегменты f, выпуклые сверху для удобного вкладь1вания нитей в жолоба с.
