Бессальниковый холодильный компрессор

Бессальниковый холодильный компрессор

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в холодильных компрессорах с линией всасывания, проходящей через электродвигатель. Цель изобретения - улучшение энергетических характеристик компрессора за счет уменьшения гидравлического сопротивления всасывающего тракта, повышение надежности и долговечности компрессора за счет температурной стабилизации работы электродвигателя. В цилиндре 1 установлен рабочий орган 2 со штоком 3, связанным с приводным валом 4. Двигательная полость /П/ 6 связана с рабочей камерой 7. Ротор 9 электродвигателя 8 посредством втулки 10 жестко закреплен на валу 4, статор /С/ 11 - на стенке П 6. Всасывающий патрубок 12 подключен к П 6. Со стороны стенки П 6 в С 11 выполнены каналы, сообщающие патрубок 12 с камерой 7. П 5, 6, сообщена дренажным каналом 14. Каналы 15, 16, 17 выполнены в валу 4, втулке 10 и С 11 и сообщает патрубок 12 с П 7. Сумма площадей проходных сечений каналов 15, 16, 17, включая сумму площадей сечений каналов, а также площадь сечения зазора между С 11 и ротором 9, больше или равна площади патрубка 12. В одном из каналов со стороны П 6 установлено устройство 18 регулирования проходного сечения. 1 з.п.ф-лы, 2 ил.

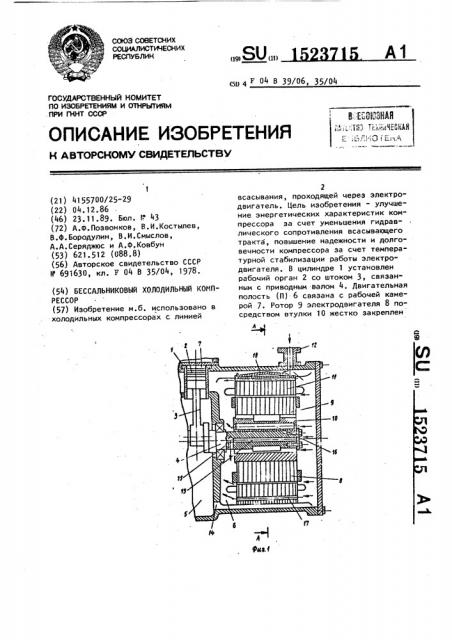

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) А1 (з1) 4 F 04 В 39/06, 35/04

5:::ЕИЗМ3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4155700/25-29 (22) 04.12.86 (4e) 23.11.89. Бюл. 1-". 43 (72) А.Ф.Позвонков, В.И.Костылев, B.ô.ÁoðîäóëèH, В.И.Смыслов, А.А.Серяджюс и А.Ф.Ковбун (53) 621 ° 512 (088.8) (56) Авторское свидетельство СССР

М 691630, кл. F 04 В 35/04, 1978. (54) БЕССАЛЬНИКОВЫЙ ХОЛОДИЛЬНЫЙ КОМПРЕССОР (57) Изобретение м.б. использовано в холодильных компрессорах с линией

2 всасывания, проходящей через электродвигатель. Цель изобретения — улучшение энергетических характеристик компрессора за счет уменьшения гидрав" лического сопротивления всасывающего тракта, повышение надежности и долговечности компрессора за счет температурной стабилизации работы электродвигателя. В цилиндре 1 установлен рабочий орган 2 со штоком 3, связанным с приводным валом 4. Двигательная полость (П) 6 связана с рабочей камерой 7. Ротор 9 электродвигателя 8 посредством втулки 10 жестко закреплен

1523715 на валу 4, статор (С) 11 - на стенке

П 6. Всасывающий патрубок 12 подключен к Il 6. Со стороны стенки П 6 в С 11 выполнены каналы, сообщающие патрубок

12 с камерой 7. П 5 и 6 сообцены дренажным каналом 14. Каналы 15 - 17 выполнены в валу 4, втулке 10 и С 11 и сообщают патрубок 12 с П 7. Сумма

Изобретение относится к компрессоростроению и может быть использовано в холодильных компрессорах .с линией всасывания, проходящей через электродвигатель.

Цель изобретения — улучшение энер20 гетических характеристик за счет уменьшения гидравлического сопротивления всасывающего тракта.

На фиг. 1 представлен компрессор, общий вид; на Фиг.2 — сечение А-А на фиг. 1.

Бессальниковый холодильный компрессор, например поршневой, содержит цилиндр 1 с установленным в нем рабочим органом 2 со штоком 3, связанным с приводным валом 4, картерную полость З0

5 и двигательную полость 6, связанную с рабочей камерой 7, электродвигатель

8, ротор 9 которого посредством втулки 10 жестко закреплен на приводном валу 4, а статор 11 - на стенке дви- 35 гательной полости 6, всасывающий патрубок 12, подключенный к двигательной полости 6, при этом со стороны стенки двигательной полости 6 в статоре 11 выполнены каналы 13, сообщающие патру 40 бок 12 всасывания с рабочей камерой

7, а картерная 5 и двигательная 6 по- лости сообщены дренажным каналом 14.

В приводном валу 4, втулке 10 крепления ротора 9 и статоре 11 вы- 45 полнены каналы 15 - 17 соответственно, сообщающие патрубок 12 с рабочей полостью 7. При этом сумма площадей проходных сечений каналов 15 - 17, включая и сумму площадей сечений ка- ;0 налов 13, а также площадь сечения зазора между статором 11 и ротором 9, больше или равна площади проходного сечения всасывающего патрубка 12.

55 !

По крайней мере в одном из каналов 13 установлено устройство 18 регулирования проходного сечения. площадей проходных сечений каналов

15-17, включая сумму площадей сечений каналов, а также площадь сечения зазора между С 11 и ротором 9, больше или равна площади патрубка 12. В одном из каналов со стороны П 6 установлено устр-во 18 регулирования проходного сечения. 1 з.п, ф-лы, 2 ил.

При работе компрессора рабочий газ через патрубок 12 поступает в двигательную полость 6 и, проходя каналы 13, 15, 16 и 17, направляется в рабочую камеру 7, откуда сжатым поступает потребителю. При вхождении в двигательную полость 6, вследствиерезкого изменения статического давления, часть масла, содержащегося в газе, конденсируясь, оседает на дно полости 6 и через дренажный канал 14 поступает в картерную полость 5.

Наличие каналов 13,15,16 и 17 в предложенном устройстве снижает сопротивление всасывающего тракта, улучшает охлаждение элементов электродвигателя 8.-., При общей площади сечения каналов

13, 15, 16 и 17, равной или большей площади сечения всасывающего патрубка 12, происходит резкое снижение гидравлического сопротивления всасывающего тракта, что, в свою очередь, исключает унос масла барбатажом через каналы 13, расположенные в нижней части полости 6.

При изменении температуры всасываемого газа и электродвигателя производят регулировку проходных сечений каналов 13 устройством 18, выраженным, например, в виде биметаллической пластины, и тем .,самым стабилизируют температурный режим электродвигателя.

Формула изобретения

1. Бессальниковый холодильный компрессор, например поршневой, содержащий цилиндр с установленным в нем рабочим органом со штоком, связанным с приводным валом, картерную полость и двигательную полость, связанную с рабочей камерой, электродвигатель, ротор которого посредством втулки жестко закреплен на приводном валу, а статор - на стенке двигательной

1 523 71 полости, и всасывающий патрубок, подключенный к двигательной полости,при этом со стороны стенки двигательной полости в статоре выполнены каналы, сообщающие патрубок всасывания с рабочей камерой, а картерная и двигательная полости сообщены дренажным каналом, отличающийся тем, чтв, с целью улучшения энергети- 1ð. ческих характеристик за счет уменьшения гидравлического сопротивления всасывающего тракта, он снабжен каналами, выполненными в приводном валу, втулке крепления ротора и статоре, сообщающими входной патрубок с рабочей полостью, при этом сумма площадей

6 проходных сечений этих каналов, включая сумму площадей сечений каналов между статором и стенкой полости двигателя, а также площадь сечения зазора между статором и ротором, больше или равна площади проходного сечения всасывающего патрубка.

2. Компрессор по п.1, о т л ич а ю шийся тем, что, с целью повышения надежности и долговечности компрессора за счет температурной стабилизации работы электродвигателя, по крайней мере в одном из каналов между стенкой двигательной полости и статором установлено устройство регулирования проходного сечения.
