Ротор пластинчато-роторной машины

Ротор пластинчато-роторной машины

Иллюстрации

Показать все

Реферат



Изобретение позволяет снизить трудоемкость изготовления ротора и выполнить машину многоступенчатой. Цилиндрический вал состоит из двух частей 1,2 и имеет участок /У/ 3 большего диаметра с пазом 4 под разделительные пластины. У 3 расположен между двумя опорными У меньшего диаметра. Плоскость разъема вала совмещена с плоскостью 6 сопряжения У 3. Части 1,2 соединены при помощи клеевого соединения и штифтов 7, установленных с натягом. Дополнительный и ступенчатый валы жестко связаны между собой штифтами 7. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

Gg> SU ((и ($р 4 F 04 С 2/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

Ража Ecmyrrepu

Pumop Лсвупени

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЬ1ТИЯМ

ПРИ ГНН СССР

1 (21) 4310609/25-29 (22) 28.09.87 (46) 23. 11.89. Вка. Р 43 (72) В.Г. Ганеева и Р.У. Губайдуллин (53) 621 ° 662 (088.8) (56) Патент ФРГ У 2920626, кл. Р 04 С 18/344, 1985. (54) РОТОР ПЛАСТИНЧАТО-РОТОРНОЙ МАШИНЫ (57) Изобретение позволяет снизить трудоемкость изготовления ротора и выполнить машину многоступенчатой.

Цилиндрический вал состоит из двух частей 1 и 2 и имеет участок (У) 3 большего диаметра с пазом 4 под разделительные пластины. У 3 расположен между двумя опорньвчи У меньшего диаметра. Плоскость разъема вала совмещена с плоскостью 6 сопряжения У 3.

Части 1 и 2 соединены при помощи клеевого соединения и штифтов 7, установленных с натягом. Дополнительный и ступенчатый валы жестко связаны между собой штифтами 7. 1 з.п» ф-лы, 1 ил. l523724

Формула н з обретения

Составитель .С. Пузиков

Техред Л.Сердюкова Корректор И. Самборская

Редактор А. Козориэ

Заказ 7019/34 Тираж 522 . Подписное .

ЪНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

Изобретение относится к роторным машинам, в частности к конструкции роторов пластинчато-роторных машин.

Цель изобретения — снижение трудоемкости изготовления-ротора.

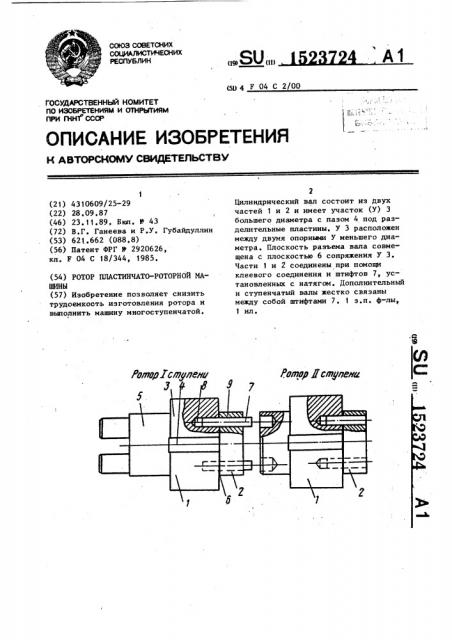

На чертеже представлен ротор, общий вид б

Ротор состоит из двух частей 1 и 2

Часть 1 выполнена ступенчатой и содержит участок 3 большего диаметра с пазами 4 под разделительные пластины (не показаны) и опорный участок

5.Часть 2 выполнена в виде второго опорного участка ротора, при этом обе части ротора соединены, например, при помощи клеевого соединения по плоскости 6 сопряжения опорного участка

2 с участком 3 большего диаметра, а также при помощи штифтов 7, установ.,ленных с натягом в глухих отверстиях

8 участка 3 и сквозных отверстиях 9 опорного участка 2.

В случае выполнения роторно-ппастинчатой машины многоступенчатой ротор также выполняется многоступенчатым, причем каждая ступень состоит иэ двух частей 1 и 2, а сами ступени объединяются также при помощи штифтов 7, которые использованы для соединения частей 1 и 2 каждого ротора °

При работе роторно-пластинчатой машины опоры 2 и S ротора вращаются в подшипниках (не показаны), в пазах

4 перемещаются разделительные пластины (не показаны), что и обеспечивает работу майины.

Предлагаемый составной ротор обеспечивает упрощение технологии выполнения паза, что приводит к снижению себестоимости изготовления ротора.

Ротор пластинчато-роторной машины, соДержащий составной цилиндрический вал, состоящий из двух частей и имеющий участок большего диаметра с пазом под разделительные пластины, расположенный между двумя опорными участками меньшего диаметра, о т л ич а ю шийся тем, что, с целью снижения трудоемкости его изготовления, плоскость разъема вала совмещена с плоскостью сопряжения одного .из опорных участков с участком вала большего диаметра и обе части вала

25 соединены при помощи клеевого соединения и штифтов, установленных с натягом„

2. Ротор по п. 1, о т л и ч а юшийся тем, что, с целью выполнения машины многоступенчатой, он снабжен по меньшей мере одним дополнительным валом, причем валы жест <о связаны между собой при помощи штифтов
