Телескопический воздуховод

Телескопический воздуховод

Иллюстрации

Показать все

Реферат



Изобретение относится к вентиляционной технике, в частности к воздуховодам равномерной подачи воздуха. Целью изобретения является упрощение конструкции за счет изменения конструкции фиксаторов и технологичности соединительной муфты. Телескопический воздуховод состоит из нескольких секций, входящих одна в другую на время хранения и транспортировки. Все секции имеют воздухораздаточные окна. Соединительная муфта выполнена из двух фланцев 6 и 7 уголкового профиля, причем один из фланцев установлен на концевом участке одной секции, а другой - на начальном участке другой секции. Фланцы противоположно направлены один относительно другого. На концевых участках выдвигаемых секций установлены равномерно по периметру фиксаторы 8. Фиксация раздвинутого в рабочее положение воздуховода осуществляется с помощью фиксаторов 8, выполненных в виде пружин из тонкой упругой полосовой стали, и упоров 9 из отрезной арматурной стали (проволоки), приваренных к фланцу 6. Для уплотнения стыков секций воздуховода между фланцами размещен уплотнитель 10 или уплотнители, которые могут быть приклеены к одному из фланцев. При этом фиксаторы внутренних секций, сгибаясь под давлением фланцев 6 наружных секций, проходят под ними и , разгибаясь, защелкивают соединение, упираясь в упоры 9, что исключает обратное смещение секций. 1 з.п. ф-лы, 3 ил.

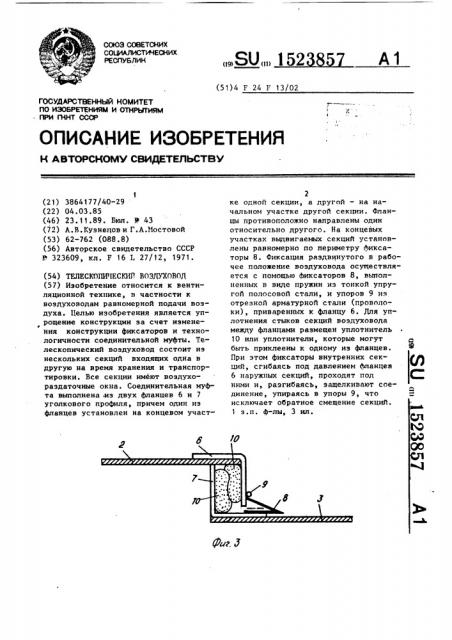

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ.

РЕСПУБЛИК (19) (И) А1 (51)4 Г 24 Г 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV CBNQETEJlbCTBV

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

- ПРИ ГКНТ СССР (21) 3864177/40"29 (22) 04.03.85 (46) 23.11.89. Бюл. 9 43 (72) А.В.Кузнецов и Г.А.Иостовой (53) 62-762 (088.8) (56) Авторское свидетельство СССР

Р 323609, кл. Г 16 1. 27/12, 1971. (54) ТЕЛКСКОПИ 1ЕСКИ11 ВОЗДУХОВОД (57) Изобретение относится к вентиляционной технике, в частности к воздуховодам равномерной подачи воздуха. Целью изобретения является упрощение конструкции эа счет иэменеФ ния конструкции фиксаторов и технологичности соединительной муфты. Телескопический воздуховод состоит из нескольких секций входящих одна в другую на время хранения и транспортировки. Все секции имеют воэдухораздаточные окна. Соединительная муфта выполнена .иэ двух фланцев 6 и 7 уголкового профиля, причем один из фланцев установлен на концевом участ2 ке одной секции, а другой — на начальном участке другой секции. Фланцы противоположно направлены один относительно другого. На концевых участках выдвигаемых секций установлены равномерно по периметру фиксаторы 8. Фиксация раздвинутого в рабочее положение воэдуховода осуществляется с помощью фиксаторов 8, выполненных в виде пружин из тонкой упругой полосовой стали, и упоров 9 иэ отрезной арматурной стали (проволоки), приваренных к фланцу 6. Для уплотнения стыков секций воздуховода между фланцами размещен уплотнитель

10 или уплотнители, которые могут быть приклеены к одному иэ фланцев.

При этом фиксаторы внутренних секций, сгибаясь под давлением фланцев

6 наружных секций, проходят под ними и, разгибаясь, защелкивают соединение, упираясь в упоры 9, что исключает обратное смещение секций.

1 з.п. ф-лы, 3 ил.

1Ы38И

Изобретение относится к вентиляционной технике, в частности к воэдуховодам равномерной подачи воздуха.

Целью изобретения является упрощение конструкции за счет изменения конструкции фиксаторов и технологичности соединительной муфты.

На фиг.1 изображен воздуховод в рабочем положении; на фиг.2 — узел

I на фиг.1; на фиг.3 — то же, в рабочем положении.

Телескопический воздуховод состоит иэ нескольких секций 1-4, входящих друг в друга на время хранения и транспортировки, Все секции имеют воздухораздаточные окна 5. Соединительная муАта выполнена из двух Аланцев 6 и 7 уголкового профиля (иэ стали), причем один из фланцев установлен на концевом участке одной секции, а другой фланец установлен на начальном участке другой секции и фланцы противоположно направлены друг относительно друга. На концевых участках выдвигаемых секций установлены равномерно по периметру фиксаторы 8. Фиксация раздвинутого в рабочее положение воздуховода осуществляется с помощью фиксаторов 8; выполненных в виде пружин иэ тонко." упругой полосовой стали и упоров 9

Ъ з отрезной арматурной стали (проволоки), приваренных к фланцу б. Количество пружин определяется размерами воздуховодов и может быть равным

2-4 шт. Для уплотнения стыков секций воздуховода между фланцами размещен уплотнитель 10 или уплотнители, которые могут быть приклеены к одному

Э

40 из фланцев, при этом уплотнитель выполнен в виде гибкого кольца, например, иэ поролона.

Приведение воздуховода в рабочее положение проиэводится растягиванием

45 его до упора. При этом фиксаторы внутренних секций сгибаясь под давлением фланцев 6 наружных секций

1 проходят под ними и разгибаясь заУ о ры 9, что исключает обратное смещение секций.

Уплотнители прижимаются друг к другу, обеспечивая герметизацию стыка.

Для предотвращения выпадания секций друг из друга во время погрузочно-разгрузочных работ наибольшее отверстие телескопического воэдуховода перехватывается проволокой.

Формула и з обре т е н и я

1. Телескопический воздуховод, состоящий из секций, каждая иэ которых имеет воздухораспределительное отверстие, муфту, фиксаторы и уплотнитель, отличающийся тем

t что, с целью упрощения конструкции, муфта выполнена в виде Ьланцев уголкового профиля, один из которых установлен на концевом участке одной секции, а другой — на начальном участке другой секции, причем фланцы противоположно направлены один относительно другого и между ними pasмещен уплотнитель, соединенный с одним иэ них, при этом фиксаторы установлены на концевом участке выдвигаемых секций, а на фланцах предыдущих секций установлены упоры для фиксаторов в рабочем положении воздуховода.

2. Воэдуховод по п. 1, о т л и ч аю шийся тем, что фиксаторы выполнены в виде пружин иэ упругой полосовой стали и расположены равномерно по периметру, а упоры — из арматурной стали.

1523857

Составитель P..Ïàùåíêî

Техред М.Ходанич Корректор Л.Еескид

Редактор Л.Гратилло

Заказ 7028/40 Тирам 634 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. У кгород, ул. Гагарина, 101
