Изобретение относится к гелиотехнике, в частности к солнечным водоподъемникам. Цель - повышение производительности. Водоподъемник содержит аналогично между собой связанные дополнительные поршневой насос (ПН) 8, приводной элемент (Э) 9 с охладителем 10 и запорный клапан (К) 11. Водоподъемник содержит отражатель 12, поворотно установленный с возможностью поочередной оптической связи с Э 2 и 9 и имеющий приводной вал 13 с рычагом (Р) 14 и кулачком (К), фиксатор крайних положений отражателя 12 в виде цилиндра и подпружиненного поршня, взаимодействующего с К, и два механизма, одно звено 18 каждого из которых поворотное и шарнирно связано с штоком 7 или 19 ПН 1 или 8, а другое звено 20 - линейно перемещающееся и взаимодействующее с Р 14 при одном направлении движения. Охладители 4, 10 выполнены каждый в виде короба 21 со стенкой-линзой 22, сливным отверстием 23 и раздаточной трубкой 24. Э 2 и 9 установлены внутри коробов 21 в фокусе линз 22 и выполнены в виде гофрированной зачерненной пластины. Повороты отражателя 12 обеспечивают поочередную работу ПН 1 и 8. 2 ил.

сОюз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4379436/24-06 (22) 16,02.88 (4e) 23.11.89. Бюл. М 43 (71) Научно-проиэводственное объединение "Солнце" ЯН ТССР (72) М.А.Рахманов, К.О.Кульмамедов и lO.С.Камилов (53) 662.997:621.472 (088.8) (5Ь) Авторское свидетельство СССР

У 821865, кл. F 04 F 1/08, 1979. (54) СОЛНЕ4НЦЙ ВОДОПОДЪЕМНИК

„„SU„„1523862 A1 (51) 4 F 24 Л 2/42, F 03 G 7/02

2 (57) Изобретение относится к гелиотехнике, в частности к солнечным аодоподъемникам. Цель - повышение пр зводительности. Водоподъемник содержит аналогично между собой свяэанные дополнительные поршневой насос (ПН) 8, приводной элемент (Э) 9 с охладителем 10 и эапорный клапан (К)

1 1. Водоподъемник содержит отражатель

12, поворотно установленный с воэможHocTblo поочередной оптической связи с Э 2 и 9 и имеющий пГ,водной вал 13

1 " 2 1862 с рычагом (P) 14 и кулачком (К), фиксатор крайних положений отражателя

12 в виде цилиндра и подпружиненного поршня, взаимодействующего с К, и два механизма, одно звено 18 каждого из которых поворотное и шарнирно связано с штоком 7 или 19 ПН 1 или 8, а другое звено 20 линейно перемещающееся и взаимодействующее с P 14 при одном

Изобретение относится к гелиотехнике, в частности к солнечным водоподъемникам.

Целью изобретения является повышение производительности.

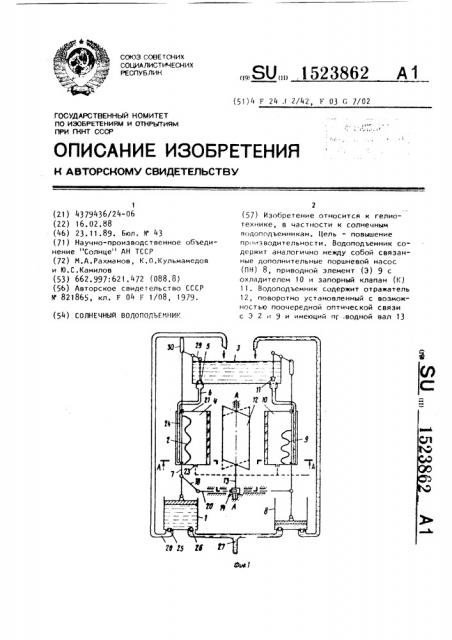

На фиг.! показана конструктивная схема солнечного водоподъемника; на фиг ° 2 — сечение А-А на фиг.l.

Солнечный водоподъемник содержит поршневой насос 1 (фиг.l), приводной элемент 2, выполненный из материала 25 с термомеханической памятью формы, водосборную емкость 3 колодезной воды, гидравлически связанную с полостью насоса 1 и охладителем 4 приводного элемента 2, и запорный клапан 30

5, установленный в водосборной емкости 3 в линии 6 ее гидравлической связи с охладителем 4 приводного элемента 2, причем последний и запорный

1 клапан 5 кинематически связаны со

35 штоком 7 поршневого насоса 1.

Водоподъемник содержит аналогично между собой связанные дополнительные поршневой насос 8, приводной элемент

9 с охладителем 10 и запорный клапан 40

ll, а также дополнительно содержит отражатель 12, поворотно установленный с возможностью поочередной оптической связи с приводными элементами

2 и 9 и имеющий приводной вал 13 с 45 жестко на нем закрепленными рычагом

14 и кулачком 15 (фиг.2), фиксатор крайних положений отражателя 12, выполненный в виде неподвижного цилиндра 16 и расположенного внутри него подпружиненного поршня 17, взаимодействующего с кулачком 15, и два двухзвенных кинематических механизма, одно звено 18 (фиг.l) каждого из которых выполнено поворотным и шарнирно

55 связано с соответствующим штоком 7

1 или 19 поршневого насоса 1 или 8, а другое звено 20 - линейно перемещающимся и взаимодействующим с рычагом направлении движения. Охладители 4, 10 выполнены каждый в виде короба 21 со стенкой-линзой 22, сливным отверстием 23 и раздаточной трубкой 24.

Э 2 и 9 установлены внутри коробов 21 в фокусе линз 22 и выполнены в виде гофрированной зачерненной пластины.

Повороты отражателя 12 обеспечивают поочередную работу ПН 1 и 8. 2 ил

14 приводного вала 13 отражателя 12 при одном направлении движения, а охладители 4 и 10 выполнены каждый в виде короба 21 со светопрозрачной стенкой - линзой 22, сливным отверстием 23 и размещенной внутри раздаточной трубкой 24, причем приводные элементы 2 и 9 установлены внутри коробов 21 в фокусе линз 22 и выполнены каждый в виде гофрированной зачерненной пластины.

Поршневые насосы 1 и 8 имеют рабочие клапаны 25 и 26 и соединены трубопроводом 27 с колодцем, а трубопроводами 28 - с емкостью 3.

Кинематическая связь приводных элементов 2 и 9 с запорными клапанами 5 и 11 соответственно выполнена при помощи рычагов 29 и прорезей 30 на штоках 7 и 19.

Солнечный водоподъемник работает следующим образом.

Солнечное излучение направляется отражателем 12 на один иэ приводных элементов 2 или 9, предварительно концентрируется линзой 22.

Элемент 2 или 9 нагревается и, изменяя свою длину, перемещает шток

7 или 19 насоса 1 или 8, что обеспечивает подачу воды в емкость 3.

При достижении максимальной величины деформации элемента 2 или 9 двухзвенный кинематический механизм своим звеном 20 воздействует на рычаг 14 и поворачивает отражатель 12 в другое крайнее положение. В этом положении элемента 2 или 9 происходит также и открытие соответствующего запорного клапана 5 или 11. Вода из емкости 3 поступает в трубку 24 и охлаждает элемент 2 или 9, а затем сливается через отверстие 23 короба

21. Цикл повторяется. Поочередная работа насосов Г и 8 повышает производительность водоподъемника.

15238 i2

Ф о р м у л а и э и fi р е т е н и я

Составитель П.Шендерович

Техред M.äèäûê Корректор Т.Палий

Редактор ll. Гра тилло

Заказ 7029/41 Тираж 634 Подписное

ВНИИПИ Государственного комитета по изобре1 ниям и открытиям при ГКНТ СССР

113035 Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат нПатент, г. Ужгород, ул. Гагарина, 101

Солнечный водоподъемник, содержащий поршневой насос, приводной элемент, выполненный иэ материала с тармомеханической памятью формы, водосборную емкость колодезной воды, гидравлически связанную с полостью насоса и охладителем приводного элемента, и эапорный клапан, установлен ный в водосборной емкости в линии ее гидравлической связи с охладителем приводного элемента, причем последний и запорный клапан кинематически связаны со штоком поршневого насоса, отличающийся тем, что, с целью повышения производительности водоподъемник содержит аналогично между собой связанные дополнительные поршневой насос, приводной элемент с охладителем и эапорный клапан, а также дополнительно содержит отражатель, поворотно установленный с возможностью очередной оптической связи с приводными элементами и имеющий приводной вал с жестко на нем закрепленными рычагом и кулачком, фиксатор крайних положений отражателя, 5 выполненный в виде неподвижного цилиндра и расположенного внутри него подпружиненного поршня, взаимодействующего с кулачком, и два двухзвенных кинематических механизма, одно звено каждого из которых выполнено поворотным и шарнирно связано с соответствующим штоком поршневого насоса, а другое - линейно перемещающимся и взаимодействующим с рычагом приводного вала отражателя при одном направлении движения, а охладители выполнены каждый в виде короба со светопрозрачной стенкой - линзой, сливным

20 отверстием и размещенной внутри раздаточной трубкой, причем приводные элементы установлены внутри коробов в фокусе линз и выполнены каждый в виде гофрированной зачерненной плас25 тины.
