Устройство для формирования синхроимпульсов

Устройство для формирования синхроимпульсов

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике и может быть использовано при проектировании высокоскоростных цифровых вычислительных устройств с изменяемым быстродействием. Цель изобретения - расширение функциональных возможностей за счет обеспечения переменного периода и длительности. Поставленная цель достигается за счет введения двух групп блоков 5, 6 сравнения, группы элементов И 7, счетчика 2. 1 ил.

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 С 06 F 1/04

gpg ni

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11Цг.,1 ., Е

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4278920/24-24 (22) 11 .06.87 (46) 23.11 .89. Бюл. K 43 (72) Г.И.Чибисов и С.А.Емельянова (53) 681.3 (088.8) (56) Авторское свидетельство СССР

Р 659614, кл. G 06 F 9/00, 1 976.

Авторское свидетельство СССР

Р 777652, кл. G 06 F I /04, 1 981 . (54) УСТРОЙСТВО Д 1Я бОРИИРОВАНИЯ

СИ1ХРОИИПУЛЬСОВ

ÄÄSUÄÄ 1524037 А1

2 (57) Изобретение относится к области вычислительной техники и может быть использовано при проектировании высокоскоростных цифровых вычислительных устроиств с изменяемым быстродействием. Цель изобретения — расширение функциональных возможностей за счет обеспечения переменного периода и длительности. Поставленная цель достигается за счет введения двух групп блоков 5, 6 сравнения, группы элементов И 7, счетчика 2. 1 ил.!

524037

15

25

35

Изобретение относится к вычислительной технике и может быть использовано при проектировании высокоскоро".тных цифровых вычислительных уст— ройств с изменяемым быстродействием.

Пель изобретения — распирение функциональных возможностей за счет обеспечения переменного периода и длительности.

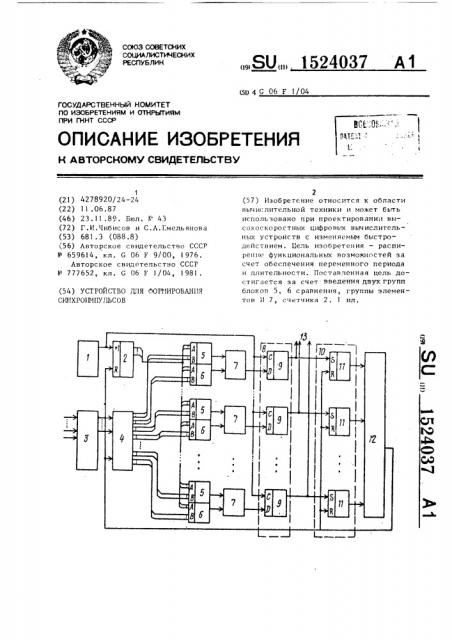

11а чертеже изображена функциональная схема устройства.

Устройство содержит генератор I тактовых импульсов, счетчик 2, два регистра 3 и 4, две группы блоков 5 и 6 сравнения, группу элементов И 7, первую группу 8 триггеров 9, вторун) группу 10 триггеров 11, элемент !!

12, группу !3 выходов устройc3!3;I.

Устройство рабо гает слeдvюvДим об— разом.

Пенератор I вырабатывает прямоугoльные иь пу »ьсь (период следования импульсов определяет дискретное изме— пение временных параметров синхроимпуль сов,, которые поступают на сч ет— ный вход счетчика 2. Код . состояния счетчика 2 поступает на входы Л блоков 5 и 6 сравнения. Код формирования импульсов поступает с ре»-истра 3 на входы В блоков 5 и 6 сравнения. Ko»â€” да код состояния счетчика 2 будет co— ответствовать коду переднего Ьро»»та импульса, устано ленного на входе В одного из блоков 5 сравнения, на его выходе появится "1", которая в совокупности с единицей, присутствующей на выходе блока 6 сравнения, !3»!ao»»e г на вь»ходе элемента II 7 сигнал "1", который поступает»!a инфоpMa!IHQHIIIII» вход триггера 9. Поскольку время 1»рохождения ю»г»ул»-.сов в разных ка»»;1»»ах из — за разброса временн» х хар ктерис— тик может оказаться различным, запись информации в триггеры 9 тактируется импу:»ьсами генератора 1, что исключает случайные фазовые рассогласования между синхрсимпу I» са!»Н на вы— ходе устройства.

Когда же Iop состояния счетчика 2 достигнет значение кода зацнего фронта импульса, установленного на входе

В соответствующего блока 6 сравнения, l l l l на его выходе появится сигнал 0 которьп» вызовет на выходе элемента И

7 "0", а следовательно, после стробирования 0 1»оян»»тся на выходе триггера 9, таким образом и будет сформирован импу:и с Но одному из капалов. Аналогично формируются все си»»хроимпульсы по остальным каналам.

Концом такта работы устройства является момент окончания формирования последнего импульса или момент сброса последнего триггера 9 в нулевое состояние. Этот момент определяется с помощью группы 10 триггеров !1 и элемента И 12.

lla входы триггеров !! поступают импульсы с соответствующих выходов устройства. По заднему фронту (спаду) каждого из этих импульсов триггеры 11 переходят в единичное состояние.

Таким образом, по окончании последнего синхроимпульса все триггеры 11 окажутся в единичном состоянии, а элемент И 12 переключится из нулевого состояния в единичное. Поскольку нулевые входы тригropo! I! соединены с выходом элемент; » И 12, через время, равное сумме времени задержки выключения триггера 11 и времени зацержки вьгключения элемента И 12, эле— ь»е»»т И 12 снова переключится в нулевое состояние. Полученный импульс поступает на вход разрешения эa!3иси регистра 4 и на вход сброса "0" счетчика 2. При этом по переднему фронту данного импульса перепишется новая кодовая информация из буферного регистра 3 в регистр 4, а по заднему фронту счетчик 2 установится в исхоцное состояние, после чего начнет— ся формирование следуют.гo такта работы устройства в соотнес ствии с новым кодом, ycva»»o«!»CII»I»1»» в регист— ре 3, Ф с р м у л а и з о б р е т е н и я

Устройство для 4)орм»»ро»»а»»1»н синхрс импульсов, содержащее генератор тактовых импульсов, цва ppI 1»стра, две группы триггеров и э)1) мент И, причем выход генератора тактовьгх импульсов соединен с синхровходами триггеров первой гр ln!;:, )шкоды которых соединены соответ,. гao!!1»o с входами установки в "1" трп» гE pn)» второй группы, выходи которь)х < сед инены с входами элеме»1» а И, них<);1 которого соединен с входом ра 31 еше »ня записи пе pI3o1 о регистра, и»»фыр.» . II!o»II»»;Ie входы которого cof цинены ) вь!ход:»ми вто— рого регистра, г ру»»п;» 1 1, ) рма ционных входов которого я в»1)»е т я 1 руппой входов задания начал»,»»ых у . 1, вий устрой1524037

Составитель Н.Торопова

Редактор Л.Зайцева Техред М, ban

Корректор M.Âàñèëüåâà

Заказ 7043/49 Тираж 668 Подп исное

ВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 ства, вход разрешения эаписи второго регистра является входом разрешения записи устройства, о т л и ч а ю щ е е с я тем, что, с целью расширен ия функ циональных воэможностей э а счет обеспечения переменного периода и длительности, в устройство введены счетчик, две группы блоков сравнения и группа элементов И, причем выход генератора тактовых импульсов соединен со счетным входом счетчика, группа разрядных выходов которого соединена с первыми группами информационных входов блоков сравнения первой и второй группы, выход i-го блока сравнения первой группы (i

1...п1 где и — число выходных каналов ) соединен с -м входом i-го элемента И группы, второй вход которого соединен с выходом i-ro блока сравнения второй группы, выход i-го элемента И группы соединен с информационным входом i-го триггера первой г руппы, выход которого является i-u выходом устройства, i-я группа выходов первого регистра соединена с вто- рой группой информационных входов

i-го блока сравнения первой группы, (i+I) -я группа выходов первого регистра соединена с второй группой информационных входов i-го блока сравнения второй группы, выход элемента И соединен с входом сброса в "0" счетчика.
