Устройство для многоточечной сигнализации

Устройство для многоточечной сигнализации

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и может быть использовано для многоточечных систем сигнализации. Целью изобретения является повышение надежности устройства. Для этого в устройство, содержащее сигнальные ячейки, каждая из которых выполнена из первой лампы, двух резисторов, диода и первого тиристора, источник пульсирующего сигнала, блок звуковой сигнализации, две кнопки, датчики и шины источника питания, введены резистивный делитель, токоограничительный элемент и ключ опробования ламп, а в каждую сигнальную ячейку введены вторая лампа и второй тиристор. При срабатывании датчика лампы светятся мигающим светом и срабатывает блок звуковой сигнализации. Нажатием кнопки лампы переводятся в режим ровного сечения, а блок звуковой сигнализации отключается. При проверке лампы соединяются последовательно между шинами источника питания. 1 ил.

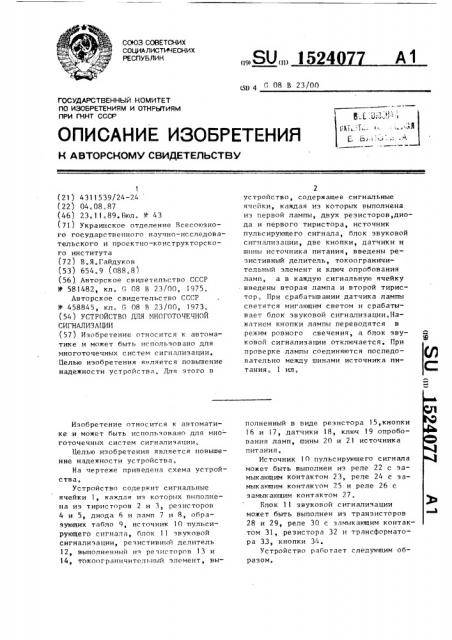

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„, 1524

<511 4 c 08 ?? 23>

Q (.0 ». в

1s .. . tAЙ

Di !:

OllHCAHHE ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

1 (21 ) 4311 5 39/24-? 4 (22) 04.08.87 (46) 23.11.89.Бюл. Ф 43 (71) Украинское отделение Всесоюзного государственного научно-исследовательского и проектно-конструкторского института (72) В.Я.Гайдуков (53) 654.9 (088.8) (56), Авторское свипетельство СССР

11! 581482, кл. 0 08 В 23/00, 1975.

Авторское свидетельство СССР

11 458845, кл. 0 08 В 23/00, 1973. (54) УСТРОЙСТВО ДЛЯ МНОГОТОЧЕЧНОЙ

СИГНАЛИЗАЦИИ (57) Изобретение относится к автоматике и может быть использовано для многоточечных систем сигнализации.

Целью изобретения является повышение надежности устройства. Для этого н

Изобретение относится к автоматике и может быть использовано для мно- готочечных систем сигнализации.

Целью изобретения является повышение надежности устройства.

На чертеже приведена схема устройства.

Устройстно содержит сигнальные ячейки 1, каждая из которых выполнена из тиристоров 2 и 3, резисторов

4 и 5, диода 6 и ламп 7 и 8, обрачующих табло 9, источник 10 пульсирующего сигнала, блок 11 эвуконой сигнализации, речистинный делитель

12 ° выполненнь1й ич резисторов 13 и

14, тпкоограничительный элемент, вы2 устройство, содержащее сигнальные ячейки, каждая из которых выполнена из первой лампы, двух резисторов,диода и первого тиристора, источник пульсирующего сигнала, блок звуковой сигнализации, две кнопки, датчики и шины источника питания, введены резистивный делитель, токоограничительный элемент и ключ опробования ламп, а в каждую сигнальную ячейку введены вторая лампа и второй тиристор, При срабатывании датчика лампы светятся мигающим светом и срабатывает блок звуковой сигнализации.Нажатием кнопки лампы переводятся в режим ровного свечения, а блок звуковой сигнализации отключается. При проверке лампы соединяются последовательно между шинами источника питания. 1 ил, полненный в виде резистора 15,кнопки

16 и 17, датчики 18, ключ 19 опробования ламп, шины 20 и 21 источника питания, Источник 10 пульсирующего сигнала может быть выполнен иэ реле 22 с замыкающим контактом 23, реле 24 с замыкающим контактом 25 и реле 26 с замыкающим контактом 27.

Блок 11 звуковой сигнализации может быть выполнен иэ транзисторов

28 и 29, реле 30 с замыкающим контактом 31, резистора 32 и трансформатора 33, кнопки 34.

Устройство работает следующим образом, 1524077

При появлении нарушения замыкается контакт соответствующего датчика

18, подавая полное напряжение на управляющий электрод тиристора 2,кото» рый открывается и подключает лампы

7 и 8 табло 9 к источнику 10 пульсирующего сигнала. При этом первый же импульс тока вызывает срабатывание блока 11 звуковой сигнализации.Нажатием кнопки 17 табло,9 переводится и режим ровного свечения, При этом напряжение через кнопку 16 поступает на управляющий электрод тиристора 3, который открывается, закрывая тиристор 2.

После исчезновения нарушения размыкается контакт датчика 18 и устройство приходит н исходное состояние.

Кнопкой 17 осуществляется проверка тиристоров 2 и 3 сигнальных ячеек 1. Проверка ламп 7 и 8 табло 9 осуществляется ключом 19 опробования ламп. При этом лампы 7 и 8 включаются последовательно между шинами

20 и 21 источника питания.

Формул а и з о б р е т е н и я

Устройство для многоточечной сигнализации, содержащее сигнальные ячейки, каждая из которых выполнена из первой лампы, первого тиристора, диода и двух резисторов, в каждой сигнальной ячейке катод первого тиристора соединен с первым выводом первой лампы, управляющий электрод первого тиристора подключен к первому выводу первого резистора, блок 40 звуковой сигнализации, первый вывод которого соединен с первой шиной источника питания, которая подключена к первому выводу источника пульсирующе о сигнала и к B opb|M выводам пер 45 вых ламп сигнальных ячеек, первую кнопку, первый вывод которой соединен с вторыми выводами первых резисторов сигнальных ячеек, нторую кнопку, первый вывод которой подключен к второй шине источника питания и к первым вынодам датчиков, о т л и ч а ю щ е ес я тем, что, с целью поньппения надежности устройства, в него введены ключ опробования ламп, реэистивный делитель и токоограничительный элемент, а в каждую сигнальную ячейку введены вторая лампа и второй тиристор, в каждой сигнальной ячейке первый вывод второй лампы соединен с первым выводом первой лампы и с катодом второго тиристора, управляющий электрод которого подключен к первому выводу второго резистора, второй вывод которого соединен с анодом первого тиристора и с катодом диода, первая шина источника питания подключена к первому выводу ключа опробования ламп и к первому выводу реэистивного делителя, второй вывод которого соединен с вторым выводом блока звуковой сигнализации, третий вывод которого подключен к второму выводу источника пульсирующего сигнала, третий вывод которого соединен с анодами вторых тиристоров сигнальных ячеек, вторая шина источника пи" тания подключена к третьему выводу резистивного делителя, к четвертому выводу блока звуковой сигнализации, к второму выводу ключа опробования ламп и к второму выводу первой кнопки, второй вывод второй кнопки через токоограничительный элемент подключен к анодам диодов сигнальных ячеек, вторые выводы датчиков подключены к анодам первых тиристоров соответствующих сигнальных ячеек, вторые выводы вторых ламп сигнальных ячеек соединены с третьим вынодом ключа опробования ламп.
