Реферат



№ 152414

Класс В 65d; 81е, 89вв

ЕС=CQБ3;, СССР

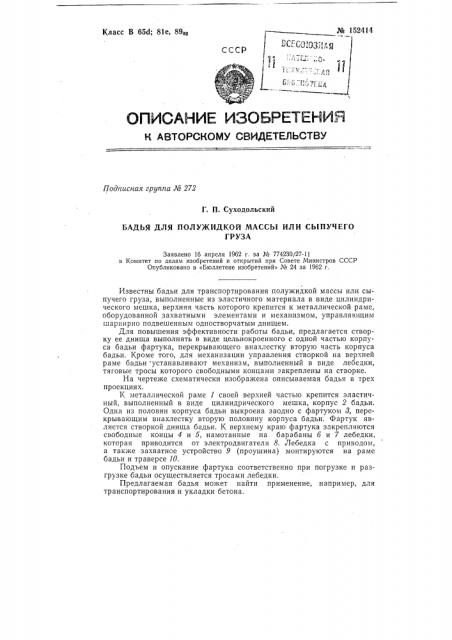

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 272

Г. П. Суходольский

БАДЬЯ ДЛЯ ПОЛУЖИДКОЙ МАССЫ HJIH СЫПУЧЕГО

ГРУЗА

Заявлено 16 апреля 1962 г. за № 774230/27-11 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретенийъ № 24 за 1962 г.

Известны бадьи для транспортирования полужидкой массы или сыпучего груза, выполненные из эластичного материала в виде цилиндрического мешка, верхняя часть которого крепится к металлической раме, оборудованной захватными элементами и механизмом, управляк>щим шарнирно подвешенным одностворчатым днищем.

Для повышения эффективности работы бадьи, предлагается створку ее днища выполнять в виде цельнокроенного с одной частью корпуса бадьи фартука, перекрывающего внахлестку вторую часть корпуса бадьи. Кроме того, для механизации управления створкой на верхней раме бадьи устанавливают механизм, выполненный в виде лебедки, тяговые тросы которого свободными концами закреплены на створке.

На чертеже схематически изображена описываемая бадья в трех проекциях.

К металлической раме 1 своей верхней частью крепится эластичный, выполненный в виде цилиндрического мешка, корпус 2 бадьи.

Одна из половин корпуса бадьи выкроена заодно с фартуком 3, перекрывающим внахлестку вторую половину корпуса бадьи. Фартук является створкой днища бадьи. К верхнему краю фартука закрепляются свободные концы 4 и 5, намотанные на барабаны б и 7 лебедки, которая приводится от электродвигателя 8. Лебедка с приводом, а также захватное устройство 9 (проушина) монтируются на раме бадьи и траверсе 10.

Подъем и опускание фартука соответственно при погрузке и разгрузке бадьи осуществляется тросами лебедки.

Предлагаемая бадья может найти применение, например, для транспортирования и укладки бетона. № 152414

Составитель М. А. Хесин

Техред А. А. Камышникова Корректор Н. С. Сударенкова

Редактор Л. М. Струве

Подп. к печ. 10/1 — 63 г. Формат бум. 70Х108 /16

3ак. 3982/18

LIETH Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д, 2/6.

Объем 0,18 изд. л.

Цена 4 коп.

Типография, пр. Сапунова, 2.

Предмет изобретения

1. Бадья для полужидкой массы или сыпучего груза, нап име бетона, песка, выполненная из эластичного мате иал рического мешка к еп к, укрепленного в верхней части к металлической аме, снабженной захватными элементами и ме и механизмом для открывания и и раме, дьи, отличающаяся тем, закрывания одностворчатого днища бадьи что, с целью повышения эффективности работы ба ьи с выполнена в ви е ты адьи, створка днища де цельнокроенного с частью корпуса бадьи а т ка шириной не менее половины окружности б, п и ще о внахлестку вторую часть корпуса бадьи. ти адьи, пепекпывающего вна2. Бадья по п. 1, отличающаяся тем что, с целью механизаадьи установлен механизм, ции управления створкой, на верхней раме ба ьи выполненный в виде электролебедки, тяговые тросы которой своими свободными концами закреплены на створке бадьи.
