Реферат



Класс В 21b; 7а, 27ат

Ме 152451

ЧССР

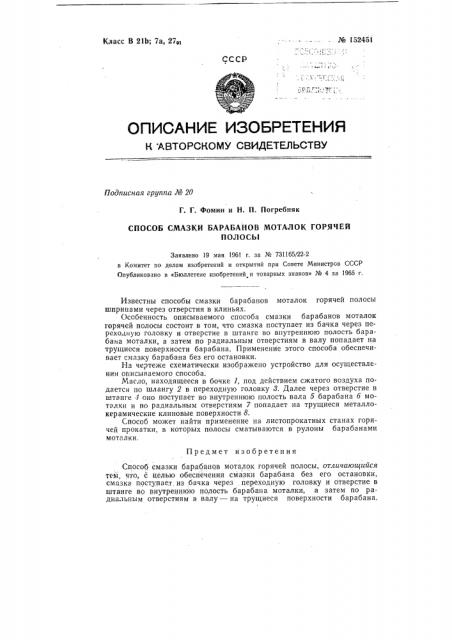

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 20

Г. Г. Фомин и Н. П. Погребняк

СПОСОБ СМАЗКИ БАРАБАНОВ МОТАЛОК ГОРЯЧЕЙ

ПОЛОСЫ

Заявлено 19 мая 1961 г. за Мз 731165/22-2 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» Мз 4 за 1965 г.

Известны способы смазки барабанов моталок горячей полосы шприцами через отверстия в клиньях.

Особенность описываемого способа смазки барабанов моталок горячей полосы состоит в том, что смазка поступает из бачка через переходную головку и отверстие в штанге во внутреннюю полость барабана моталки, а затем по радиальным отверстиям в валу попадает на трущиеся поверхности барабана. Применение этого способа обеспечивает смазку барабана без его остановки.

На чертеже схематически изображено устройство для осуществления описываемого способа.

Масло, находящееся в бочке 1, под действием сжатого воздуха подается по шлангу 2 в переходную головку 8. Далее через отверстие в штанге 4 оно поступает во внутреннюю полость вала 5 барабана б моталки и по радиальным отверстиям 7 попадает на трущиеся металлокерамические клиновые поверхности 8.

Способ может найти применение на листопрокатных станах горячей прокатки, в которых полосы сматываются в рулоны барабанами моталки.

Предмет изобретения

Способ смазки барабанов моталок горячей полосы, отличающийся тем, что, с целью обеспечения смазки барабана без его остановки, смазка поступает, из бачка через переходную головку и отверстие в штанге во внутреннюю полость барабана. моталки, а затем по радиальным отверстиям в валу — на трущиеся поверхности барабана. № 152451

Составитель М. А. Кеснн

Редактор Л. М. Струве Техред Т. П, Курилко

Корректор О. Б. Тюрина

Типография, пр. Сапунова, 2.

Подп. к леч. 23.1.66 г. Формат бум, 70 >(108 (>< Обьем 0,18 изд. л.

Лак. 3602 16 Тираж 475 Пена 5 коп

ЦНИИПИ Государственисго комитета го делам изобретений н открытий СССР

Москва, Центо, r:ð. Серова, д, 4
