Патент ссср 152452

Патент ссср 152452

Иллюстрации

Показать все

Реферат

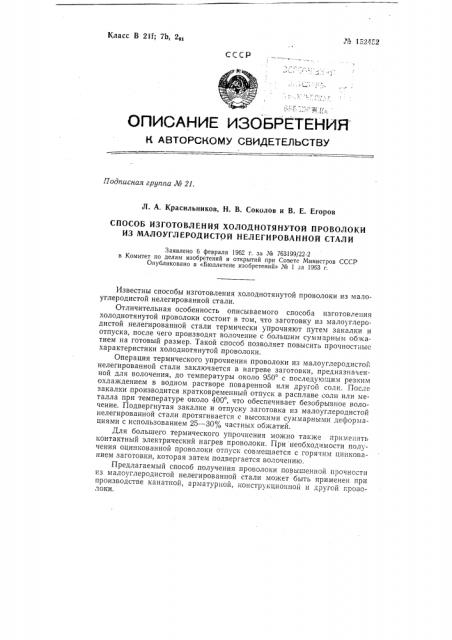

Класс В 211; 7Ь, 2„

СССР

® ,1 1 фм4 /г/ l

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 21.

Л. А. Красильников, Н. В. Соколов и В. Е. Егоров

СПОСОБ ИЗГОТОВЛЕНИЯ ХОЛОДНОТЯНУТОЙ ПРОВОЛОКИ

ИЗ МАЛОУГЛЕРОДИСТОЙ НЕЛЕГИРОВАННОЙ СТАЛИ

Заявлено 6 февраля 1962 г. за № 763199/22-2 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 1 за 1963 г.

Известны способы изготовления холоднотянутой проволоки из малоуглеродистой нелегированной стали.

Отличительная особенность описываемого способа изготовления холоднотянутой проволоки состоит в том, что заготовку из малоуглеродистой нелегированной стали термически упрочняют путем закалки и отпуска, после чего производят волочение с большим суммарным обжатием на готовый размер. Такой способ позволяет повысить прочностные характеристики холоднотянутой проволоки.

Операция термического упрочнения проволоки из малоуглеродистой нелегированной стали заключается в нагреве заготовки, предназначенной для волочения, до температуры около 950 с последующим резким охлаждением в водном растворе поваренной или другой соли. После закалки производится кратковременный отпуск в расплаве соли или металла при температуре около 400, что обеспечивает безобрывное волочение. Подвергнутая закалке и отпуску заготовка из малоуглеродистой нелегированной стали протягивается с высокими суммарными деформациями с использованием 25 — 30 частных обжатий.

Для большего термического упрочнения можно также применять контактный электрический нагрев проволоки. При необходимости получения оцинкованной проволоки отпуск совмещается с горячим цинкованием заготовки, которая затем подвергается волочению.

Предлагаемый способ получения проволоки повышенной прочности нз малоуглеродистой нелегированной стали может быть применен при производстве канатной, арматурной, конструкционной и другой проволоки. — 2— ,ф, Предмет изобретения, Ъ 152452

Редактор Н, Л. Корчеико Техред А. А. Камышникова Корректор В. П. Фомина

Объем 0,18 изд. л.

Цена 4 коп.

Формат бум. 70 108 / в

Тираж 700

LIETH Комитета по делам иаобрегений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6, Подп. к печ. 15/XII — 62 г

3 а к. 3652/7

Типография, пр. Сапунова, 2.

Способ изготовления холоднотянутой проволоки из малоуглеродистой нелегированной стали, отличающийся тем, что с целью повышения прочностных характеристик проволоки, заготовку термически упрочняют путем закалки и отпуска, после чего подвергают волочению с большим суммарным обжатием на готовый размер.
