Реферат



Изобретение относится к подборщикам-погрузчикам сельскохозяйственных культур. Цель изобретения - снижение потерь подбираемого продукта. Подборщик - погрузчик сельскохозяйственных культур содержит битер 1, расположенный над лемехом 2, сзади которого последовательно размещены лопастной ротор 5, приемный транспортер 3 и выгрузной транспортер 4. Лопастной ротор имеет меньший наружный диаметр по сравнению с битером и величину линейной скорости на этом диаметре, равную или большую линейной скорости на наружнем диаметре битера. Битер 1 имеет вращение по ходу подборщика, а ротор 5 - в противоположном направлении. В процессе работы ротор способствует забору продукта, сходящего с лемеха 2, подаче его вверх и перебросу этого продукта на приемный транспортер 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)4 А 01 051 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4394148/30-15 (22) 15.03.88 (46) 30.11.89. Бюл. ¹ 44 (71) Пензенский сельскохозяйственный институт (72) Н. П. Ларюшин и H. В. Байкин (53) 631.358.4 (088.8) (56) Патент США № 4167975, кл. 171 — 12, 1979.

Патент США № 2296851, кл. 171 — 9, 1941. (54) ПОДБОРШИК-ПОГРУЗЧИК СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР (57) Изобретение относится к подборщикампогрузчикам сельскохозяйственных культур.

Цель изобретения — снижение потерь подбираемого продукта. Подборщик-погрузчик

„„SU„„1524839 А 1

2 сельскохозяйственных культур содержит битер 1, расположенный над лемехом 2, сзади которого последовательно размещены лопастной ротор 5, приемный транспортер 3 и вы грузно и тра нс по рте р 4. Лопастной ротор имеет меньший наружный диаметр по сравнению с битером 1 и величину линейной скорости на этом диаметре равную или большую линейной скорости на наружном диаметре битера. Битер имеет вращение по ходу подборщика, а ротор 5 — в противоположном направлении. В процессе работы ротор способствует забору продукта, сходящего с лемеха 2, подаче его вверх и перебросу этого продукта на приемный транспортер 3. 2 ил.!

524839 снижение потерь

Формула изоб>ретени)(ЭО

Изобретение относится к сельскохозяйственному машиностроению, в частности к подборщикам-погрузчикам сельскохозяйственных культур, используемым на уборке лука, свеклы. картофеля и других корнеклубнеилодов.

Цель изобретения подбирыемого продукта.

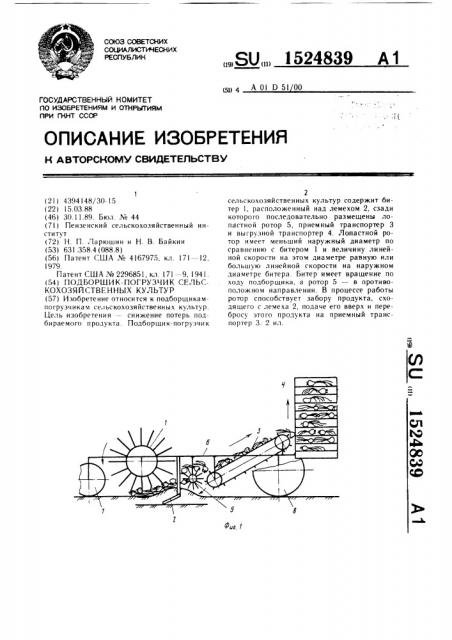

На фиг. 1 изображен схематично подборщик-иогрузчик сельскохозяйственных культур, нид сбоку; на фиг. 2 — то же, вид сверху.

Подбор шик- иогру зч и к се чьско хозя йствеи ны х ку льур содержит вращающийся по ходу рабочего движения подборщика лопастной битер 1, установленный над подбирак)щим лемехом 2, сзади которого размещены приемный транспортер 3 и выгрузной трынсп(>ртс р 4. Между задней кромкой лемеха 2 и приемным транспортером 3 размещен .и>иастной ротор 5, вращающийся навстречу битеру 1. При этом ротор 5 выи«лнен ио отношению к битеру 1 с меньшим наружным диаметром и имеет величину линейной скорости на этом диаметре, равную или большую линейной скорости на наружном диаметре битера 1. Г!ривод всех рабочих органов может быть осуществлен от ВОМ тракторы или от гидравлической его системы иосредстном (идродвигателей. Рама 6, несущая нсе рабочие органы, опирается на опорные ко,>еса 7 и ходовые колеса 8.

Подборщик- иогрузчи к сел ьско хозя йстнеиных культур работает следующим образом.

При иостуиыт«льном движении подборщикы нд(>ль иодбирыемых, например, валков лука-севка, иредвырителыю вытеребленного и уложенного иы поверхности поля, заглубленный ны небольшуK) глубину лемех ? поднимает иодбираемый пласт, который перемещается Il() .>емеху 2, при этом битер l. врыщык)(пийсH II() xone рабочего движения иочборщикы, способствует исключеник) сгру5

1О

25 живания пласта на лемехе 2, разрушению этого пласты. В зоне падения пласта с лемеха 2 на него начинает воздействовать своими лопастями ротор 5, который дополнительно разрушает пласт и подает продукт в направлении снизу вверх на приемный транспортер 3, который подает очищаемый продукт на выгрузной транспортер 4.

Наличие лопастного ротора 5 в зоне между кромкой лемеха 2 и приемным транспортером 3 обуславливает дополнительное разрушение подбираемого пласта, т. е. отделение луковиц от земли. Кроме того, этот ротор 5 способствует переме(цен ию луковиц в направлении снизу вверх и в сочетании с битером 1 ротор 5 обуславливает направленность потока луковиц на транспортер 3, что исключает потери луковиц в зоне между лемехом 2 и транспортером 3.

Установка лопастного ротора 5 позволит расширить диапазон установки приемного транспортера 3 по высоте относительно поверхности поля, что в свою очередь предотвратит захват земли транспортером с поверхности поля, повысит надежность работы транспортера и протекания технологического процессы и в конечном итоге также будет способствовать исключению потерь между лемехом 2 и транспортером 3.

Подборщик-погрузчик ссльскохозяйственных культур, содержащий установленный ныд подбираю(цим лемехом и с возможностью вращения по ходу рабочего движения битер и размещенные за лемехом приемный и ныгрузной транспортеры, от.>икак>илий(я тем, что, с целью снижения потерь иодбираемого продукта, он снабжен лопастным ротором с возможностью вращения нанстречу битеру. размещенным между лемехом и приемным транспорт.ром, ири этом диаметр ротора меньше диаметры битера.

1524839
