Способ подготовки посадок картофеля к машинной уборке

Способ подготовки посадок картофеля к машинной уборке

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному производству и предназначено для уборки картофеля. Цель изобретения - снижение потери картофеля при последующей его уборке. На раме 1 последовательно прикреплены рабочие органы 2 и 3, например культиваторные плоскорежущие лапы, которые при работе подкапывают, подрезают и смещают половины грядок в сторону продольной их оси. Напротив рабочих органов 2 и 3 с другой стороны грядки находятся лыжеобразные дефлекторы 5 и 6, прикрепленные при помощи плоских пружин 4. Дефлекторы 5 и 6 придерживают клубни от выплывания на поверхность откосов грядок и скатывания в междурядья. Рабочие органы 2 и 3 и лыжеобразные дефлекторы 5 и 6 оснащены фиксирующими приспособлениями 7 и 8 для их фиксации в горизонтальном и вертикальном направлениях относительно рамы. 3 ил.

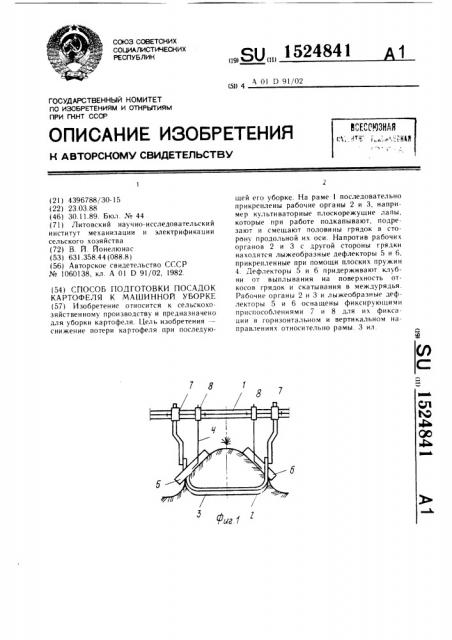

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1524841

4 А О1 В 91/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4396788/30-15 (22) 23.03.88 (46) 30.11.89. Бюл. № 44 (71) Литовский научно-исследовател ьски и институт механизации и электрификации сельского хозяйства (72) В. Й. Йонелюнас (53) 631.358.44 (088.8) (56) Авторское свидетельство СССР № 1060138, кл. А О1 D 91/02, 1982. (54) СПОСОБ ПОДГОТОВКИ ПОСАДОК

КАРТОФЕЛЯ К МАШИННОЙ УБОРКЕ (57) Изобретение относится к сельскохозяйственному производству и предназначено для уборки картофеля. Цель изобретения— снижение потери картофеля при последующей его уборке. На раме 1 последовательно прикреплены рабочие органы 2 и 3, например культиваторные плоскорежущие лапы, которые при работе подкапывают, подрезают и смещают половины грядок в сторону продольной их оси. Напротив рабочих органов 2 и 3 с другой стороны грядки находятся лыжеобразные дефлекторы 5 и 6. прикрепленные при помощи плоских пружин

4. Дефлекторы 5 и 6 придерживают клубни от выплывания на поверхность откосов грядок и скатывания в междурядья.

Рабочие органы 2 и 3 и лыжеобразные дефлекторы 5 и 6 оснащены фиксируюгцими приспособлениями 7 и 8 для их фиксации в горизонтальном и вертикальном направлениях относительно рамы. 3 ил.

)52484!

Формула изобретения

5 (остин>пеон Т. Фаткина (< ..<;<кт >р Л . опинии Те<ре» и Бс рес Коррект<> р, 1 (1;>т ай

Л и к и з 7 1 б> >, 2 Тира як 621 I I<>,l<»<ñ>«>å

В((1(1(Г111 I ос1аарстаенного комитета по изобретениям и откр<ятиям при (K HT ((:(.Р

I 13035, Москва, Ж Зо, Рау>нская наб., з. 4, 5 ((роизвоаствен>и>-изаатепьский комбинат «I (3< нт», г У>нгоро», у,, (агарина, 10(Изобретение относится к сельскохозяйстнеHHoM) производству, в частности к способам и устройствам для уборки картофеля.

Цель изобретения снижение потерь картофеля при последующей его уборке путем исключения попадания клубней в междурядья.

На фиг. показано устройство для реализации способа, вид сзади; на фиг. 2— то же, вид сверху; на фиг. 3 — то же, вид сбоку.

Для осуществления предлагаемого способа используется устройство, содержа щее раму с установленными на ней подкапывающими органами 2 и 3 (правый и левый) типа плоскорежущей культиваторной лапы На раме также при помощи плоских пружин 4 установлены плоские лыжеобразные дефлекторы 5 и 6 (левый и правый), пружины 4 обеспечивают возможность перемещения дефлекторов 5 и 6 в плоскости, перг(ендикулярной направлению движения устройства. Подкапывающие органы 2 и 3 и дефлекторы 5 и 6,оснащены фиксирующими приспособлениями 7 и 8 для их фиксации в горизонтальном и вертикальном направлениях относительно рамы !. Угод наклона плоскости дефлекторов 5 и 6 к горизонтали составляет примерно 45 (для почв средней тяжести).

Способ осуществляют следующим обраЗОМ.

На посадках картофеля с предварительно убранной ботвой рабочим органом 3 подрезают левую половину грядки ниже зоны залегания клубней. При этом одновременно деформируют поднима1(от подрезанную половинку грядки, смещают ее к продольной оси грядки, а также поддерживают откос противоположной половины грядки. Это поддерживание осуществляет дефлектор 6. 3акрепление дефлектора на плоской пружине 4 и лыжеобразная форма дефлектора позволяет преодолевать комки грунта, остатки ботвы и пр.

Вслед за обработкой левой половины грядки аналогично обрабатывают правую половину.

В результате поочередного смещения половин грядок во встречных направлениях происходит интенсивное разрушение почвенных комков, очистка клубней, отрыв их от столонов, при этом исключается попадание картофеля в междурядья и его травмирование при последующей операции — уборке.

Подготовка посадок картофеля к машинной уборке предложенным способом и устройством позволяет собрать на 2 — 4% больше здоровых клубней.

Способ подготовки посадок картофеля к ма ши иной уборке, включающий удаление ботвы, рыхление междурядий и подкапывание грядок путем подрезания каждой из ее половин, подъем и смещение этих половин к продольной оси грядки, отличающийся тем, 30 что, с целью снижения потерь картофеля при последующей его уборке подъем и смещение каждой половины ведут с одновременной поддержкой откоса противоположной полови ны.
