Штамп для изотермической штамповки

Штамп для изотермической штамповки

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением, в частности к конструкциям штампового инструмента для изотермической штамповки. Цель изобретения - повышение точности штампуемых изделий за счет повышения жесткости штампового блока. Теплоноситель каждого блока размещен в полости, образованной наружной поверхностью штамподержателя и внутренней поверхностью кольца, охватывающего штамподержатель. Температура рабочего пространства штамповых блоков поддерживается при кристаллизации теплоносителя. 2 ил.

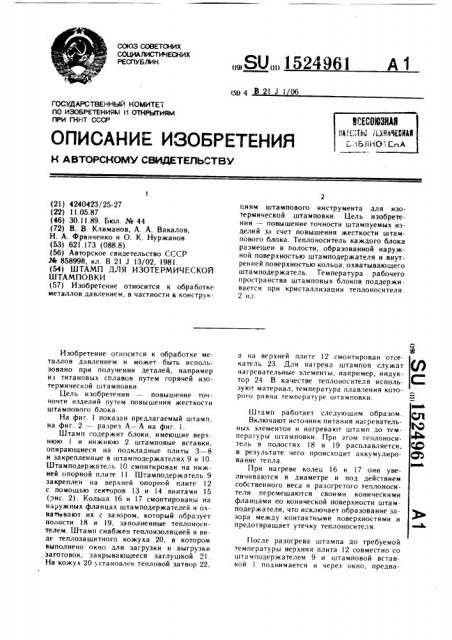

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

A t

„„80„„1524961

5> 4 В 21 J 1 06

ВГВСО пА р ."Яйй .лЬ11И

ОПИСАНИЕ HS06PETEHPIR

H А BTGPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГКНТ СССР (21) 4240423/25-27 (22) 11.05.87 (46) 30.11.89. Бюл. № 44 (72) В. В. Климанов, А. А. Вакалов, Н. А. Франченко и О. К. Нуржанов (53) 621.173 (088.8) (56) Авторское свидетельство СССР

¹ 858998, кл. В 21 J 13/02, !981. (54) ШТАМП ДЛЯ ИЗОТЕРМИЧЕСКОИ

ШТАМПОВКИ (57) Изобретение относится к обработке металлов давлением, в частности к конструкИзобретение относится к обработке металлов давлением и может быть использовано при получении деталей, например из титановых сплавов путем горячей изотермической штамповки.

Цель изобретения — повышение точночти изделий путем повышения жесткости штампового блока.

На фиг. 1 показан предлагаемый штамп; на фиг. 2 — разрез А — А на фиг. 1.

Штамп содержит блоки, имеющие верхнюю 1 и нижнюю 2 штамповые вставки, опирающиеся на подкладные плиты 3 — 8 и закрепленные в штамподержателях 9 и 1О.

Штамподержатель 10 смонтирован на нижней опорной плите 11. Штамподержатель 9 закреплен на верхней опорной плите 12 с помощью секторов 13 и 14 винтами 15 (рис. 2) . Кольца lá и 17 смонтированы на наружных фланцах штамподержателей и охватывают их с зазором, который образует полости 18 и 19, заполненные теплоносителем. Штамп снабжен теплоизоляцией в виде теплозащитного кожуха 20, в котором выполнено окно для загрузки и выгрузки заготовок, закрывающееся заглушкой 21.

На кожух 20 установлен тепловой затвор 22, циям штампового инструмента для изотермической штамповки. Цель изобретения — повышение точности штампуемых иэделий за счет повышения жесткости штампового блока. Теплоноситель каждого блока размещен в полости, образованной наружной поверхностью штамподержателя и внутренней поверхностью кольца, охватывающего штамподержатель. Температура рабочего пространства штамповых блоков поддерживается при кристаллизации теплоносителя.

2 ил.

Щ а на верхней плите 12 смонтирован отсекатель 23. Для кагреаа штампов служат (/) нагревательные элементы, например, индуктор 24. В качестве теплоносителя используют материал, температура плавления которого равна температуре штамповки.

Штамп работает следующим образом.

Включают источник питания нагревательных элементов и нагревают штамп до температуры штамповки. При этом теплоноситель в полостях 18 и 19 расплавляется, в результате чего происходит аккумулирование тепла.

При нагреве колец 1б и 17 они увеличиваются в диаметре и под действием собственного веса и разогретого теплоносителя перемещаются своими коническими фланцами по конической поверхности штамподержателя, что исключает образование зазора между контактными поверхностями и предотвращает утечку теплоносителя.

После разогрева штампа до требуемой температуры верхняя плита 12 совместно со шта чподержателем 9 и штамповой вставкой 1 поднимается и через окно, предва1524961

Формула изобретения

10 рительно открытое, в штамп загружают заготовку, подлежащую штамповке.

При раскрытии штампа и укладке заготовки нарушается тепловой режим рабочего пространства штампа за счет теплопотерь через окно и подсоса холодного воздуха.

Температура рабочего пространства штамповочного блока понижается, и в приконтактной зоне штамподержателей 9 и 10 происходит кристаллизация теплоносителя.

При этом выделяется теплота плавления, которая идет на дополнительный нагрев рабочего пространства штампа, тепловой режим его быстро восстанавливается, нарушение теплового режима штамповых вставок практически не происходит, После укладки заготовки окно закрывается заглушкой и осуществляется штамповка. Теплоноситель вновь расплавляется нагревателями. Б1икл повторяется.

Штамп, ввпд1 повышения его жесткости за счет размещения полости для теплица«ителя межд боковой поверхностьн штпмподержателя и кольца, позволяет повысить точи и Tl> штамп Mhtx изделий.

Штамп для изотермической штамповки, содержагций верхний и нижний блоки в виде смонтированных на опорных плитах штамподержателей со штамповыми вставками, нагревательными элементами и теплоизоляцией, охватывающей штамподержатели. а также теплоноситель верхнего и нижнего блоков, отличающийся тем, что, с целью повышения точности штампуемых изделий путем повышения жесткости блока, он снабжен смонтированным между штамподержател M и теплозащитным кожухом каждого блока Ko.lbftoM, выполненным с внутренним фланцем в виде обратного усеченного конуса, штамподержателем выполнены с конусной поверхностью, ответной указанным поверхностям колец, а теплоноситель каждого блока размещен в полости, образованной наружной поверхностью штамподержателя и внутренней поверхностью кольца, 1524961
