Реферат



Изобретение относится к машиностроению, а именно к ударным механизированным инструментам, и может быть использовано в любой отрасли промышленности для разборки и сборки резьбовых соединений. Целью изобретения является повышение точности и удобства регулировки крутящего момента за счет пульсирующего перемещения поршня регулятора момента. Перед началом работы производят регулировку крутящего момента. Для этого регулировочной гайкой сжимают упругий элемент, который прижимает поршень к торцу втулки до упора с усилием, пропорциональным высокому давлению в камере. После установки заданного момента при включении пневмодвигателя 3 от его выходного вала 26 вращение передается на гидравлический пульсирующий усилитель, кинематическая энергия которого передается шпинделю 5. При возрастании нагрузки синхронность вращения шпинделя 5 и ротора 4 с втулкой пропадает, при этом резко тормозится вращение втулки 6 и возрастает давление в камере. Возникающая при торможении втулки 6 кинетическая энергия передается лопатке 7, ротору 4 и шпинделю 5, затягивающему крепежный элемент. За каждый оборот гидравлического усилителя происходит пульсирующее перемещение поршня 15, обеспечивая получение точного и стабильного крутящего момента затяжки. 1 з.п.ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

РЕСГЫЛИН (я) 4 В 25 В 21 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЮЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4412085/25-28 (22) 18.04.88 (46) 30. 11.89. Бюп. Ф 44 (71) Специализированное конструкторское бюро по механизации и автоматизации слесарно-сборочных работ (72) .В.Н. Сорокин и В.В. Никотин (53) 621.883(088.8) (56) Гидропневматические ключи. Проспект серии "И" фирмы "УРЮ", Япония.

РЖ "Schwe4z Maschinenmarkt М., 1986, Р 12, с. 74, 12Б602. (54) ПНЕВМОГИДРАВЛИЧЕСКИЙ ИМПУЛЬСНЫЙ

ГАЙКОВЕРТ (57) Изобретение относится к машиностроению, а именно к ударным механизированным инструментам, и может быть использовано в любой отрасли промыш„„SU„„1524 2 А 1

2 ленности для разборки и сборки резьбовых соединений. Цель изобретенияповышение точности и удобства регулировки крутящего момента эа счет пульсирующего перемещения поршня регулятора момента. Перед началом работы производят регулировку крутящего момента. Для этого регулировочной гайкой сжимают упругий элемент, который прижимает поршень к торцу втулки до упора с усилием, пропорциональньи высокому давлению в камере. После установки заданного момента при включе.ии пневмодвигателя 3 от его выходного вала 26 вращение передается на гидравлический пульсирующий усилитель, кине- I тическая энергия которого передается шпинделю 5. При возрастании нагрузки синхронность вращения шпинделя

1524992

5 и ротора 4 с втулкой пропадает, при этом резко тормозится вращение втулки 6 и возрастает давление в камере. Возникающая при торможении втулки 6 кинематическая энергия передает5 ся лопатке 7, ротору 4 и шпинделю 5, затягивающему крепежный элемент. 3а каждый оборот гидравлического усилителя происходит пульсирующее перемещение поршня 15, обеспечивая получение точного и стабильного крутящего момента затяжки. 1 э.п. ф-лы, 5 ил.

Изобретение относится к машиностроению, а именно к ударньм механизированным инструментам, и может быть 15 использовано в любой отрасли промышленности для разборки и сборки резьбовых соединений.

Цель изобретения — noBbmipHHB точности и удобства регулировки крутяще- 20

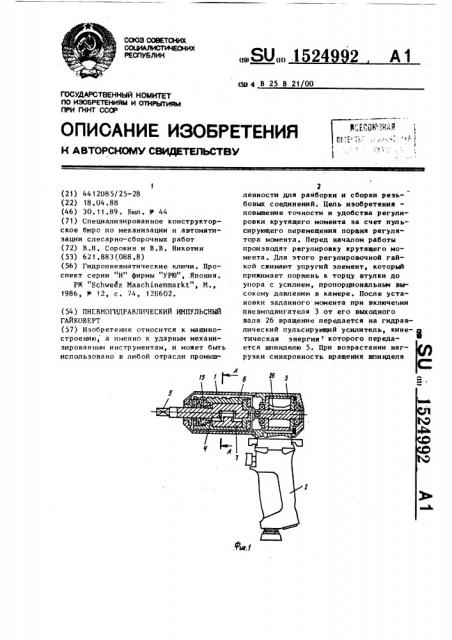

ro момента за счет пульсирующего перемещения поршня регулятора момента, На фиг. 1 изображен гайковерт, профильный разрез; на фиг. 2 — разрез

А-А на фиг. 1; на фиг. 3 — регулятор 25 момента в виде подпружиненного поршня; на фиг. 4 — то же, в виде резьбового штифта, поршня и упругого элемента; на фиг. 5 — разрез Б-Б на фиг. 4.

Пневмогидравлический импульсный гайковерт содержит корпус 1 с рукояткой 2, размещенные в нем пневмодвигатель 3, ротор 4 которого выполнен эа одно целое со шпинделем 5, гидрав- 35 лический пульсирующий усилитель,выполненный в виде втулки 6 с эксцентриситетом, внутри которой размещен ротор 4 с подпружиненной лопаткой 7.

Внутренняя поверхность втулки 6 имеет 40 уплотнительные губки 8, образующие с ротором 4 и лопаткой 7 две камеры

9 и 10 с высоким и низким давлением.

Втулка 6 со стороны шпинделя 5 выполнена с кольцевой канавкой 11 на торце 45 и двумя отверстиями 12 и 13 для перетока рабочей жидкости иэ камеры 9 в камеру 10. Кроме того, гайковерт содержит регулятор момента, выполненный в виде установленного на свободном конце шпинделя 5 и поджатого с помощью упругого элемента 14 в осевом направлении поршня 15 с торцовым кольцевым буртиком 16 для размещения в канавке 11 втулки 6. Регулировочная гайка 17, сжимая упругий элемент 14, прижимает поршень 15 с усилием, пропорциональным давлению камеры 9, обес печивая установку заданного крутящего момента. Буртик 16 поршня 15 устанавливается в канавке 11 втулки 6 с гарантийным зазором 18 °

Как вариант исполнения гайковерта шпиндель 5 может бьггь выполнен с осевым отверстием 19, регулятор момента в виде установленных в осевом отверстии 19 шпинделя 5 резьбового штифта

20, упругого элемента 21 и поршня 22 °

Ротор 4 выполнен с двумя радиальными отверстиями 23 и 24 для перетока рабочей жидкости из камеры 9 в камеру

10, а упругий элемент 21 и поршень

22 могут быть установлены в осевом оТ верстии 19 шпинделя 5 с гарантированным зазором 25. Упругий элемент 21 выполнен в виде полиуретановых тарельчатых уплотнителей. Пневмодвигатель 3 имеет выходной вал 26.

Пневмогидравлический импульсный гайковерт работает следующим образом.

Перед началом работы производят регулировку крутящего момента. Для этого регулировочной гайкой 17 сжимают упругий элемент 14, который прижимает поршень 15 к торцу втулки 6 до упора, обеспечивая минимальный гарантированный зазор 18 между буртиком 16 поршня 15 и канавкой 11 торца втулки 6. Поршень 15 прижимается к торцу втулки 6 с усилием, пропорциональным высокому давлению, возникаю,щему в камере 9. Для установки задан-! ного крутящего момента необходимо произвести несколько контрольных завинчиваний с замером крутящего момента с помощью регулировочной гайки 17.

Изменяя усилие на поршень 15, устанавливают необходимый крутящий момент.

После установки заданного момента при включении пневмодвигателя 3 от его выходного вала 26 вращение передается на гидравлический пульсирующий усилитель, который начинает вращаться со скоростью пневмодвигателя

3 н служит инерционной массой, До on"" ределенного момента вращения ее кине152499 тическая энергия передается шпиицелю 5 вследствие вязкости рабочей жидкости и используется для навинчивания гайки или болта (не показаны).

Как только начинает возрастать наг5 рузка в реэьбоном соединении, синхронность вращения шпинделя 5 и ротора 4 с втулкой 6 пропадает и в течение каждого оборота возникает положение

10 при котором уплотнительные губки 8 с ротором 4 и лопаткой 7 кратковременно делят полость втулки 6 на две камеры 9 и 10. При этом резко тормозится вращение втулки 6 и возрастает давление в камере 9. Возникающая при торможении втулки 6 кинетическая энергия передается лопатке 7, ротору 4 и шпинделю 5, затягивающему болт или гайку, а рабочая жидкость из камеры 20

9 через отверстия 12 и 13 перетекает в камеру 10 низкого давления, обеспечивая прохождение ротора 4 и лопатки

7 через упнотнительные губки 8.

Высокая скорость вращения вала 26 25 пневмоднигателя 3 обеспечивает передачу повторных гидравлических усилий на шпиндель 5 для выполнения работ по затягиванию болтов или гаек.

По достижении заданного момента затяжки большое давление в камере 9 через отверстия 12 и 13 воздействует на кольцевой буртик 16 поршня 15, который, сжимая упругий элемент 14, перемещается в сторону регулировочнои гайки 1! увеличивая проходное

35 сечение зазора 18, и рабочая жидкость из камеры 9 высокого давления перетекает н камеру 10 низкого давления.

Затем давление и них уравновешивается 40 и затяжка прекращается. За каждый оборот гидравлического усилителя происходит пульсирующее перемещение поршня 15, обеспечивая получение точного и стабильного крутящего момента затяжки.

По другому варианту исполнения гайковерт с регулятором крутящего момента выполнен н виде реэьбового штифта 20, упругого элемента 21 и поршня

22. Два последних могут быть установлены н осевом отверстии 19 шпинделя

5 с гарантированным зазором 25 и работать аналогичным образом.

По достижении момента затяжки возникающее н камере 9 высокое давление через отверстие 23 и зазор 25 воздействует на поршень 22, который, сжимая упругий элемент 21, перемеща2 6 ется кратконременно в сторону завинчиваемой гайки, увеличывая зазор 25, в результате чего рабочая жидкость перетекает через отверстия 23 и 24 ротора 4 из камеры 9 высокого давления в камеру 10 низкого давления, обеспечивая прохождение ротора 4 и лопатки 7 через уплотнительные губки 8 и уравновешивая давление в полости втулки 6 ° Поршень 22 возвращается в исходное положение и это происходит эа каждый оборот, обеспечивая пульсирующее перемещение поршня 22, влияю, щего на точность и стабильность крутящего момента затяжки. При этом нарианте упругий элемент 21 может быть выполнен в виде полиуретаноных уплотнителей тарельчатой формы, как дополнительное уплотнение от вытекания рабочей жидкости через осеное отверстие

19 шпинделя 5.

Использование поршня и ниде регулятора крутящего момента позволяет повышать точность и удобство регулировки крутящего момента беэ разборки гайковерта.

Фор мул а изобретения

1. Пневмогидравлический импульсный гайковерт, содержащий корпус с рукояткой, размещенные в нем пневмодвигатель, ротор которого жестко связан со шпинделем и имеет подпрукиненную лопатку, гидравлический пульсирующий усилитель, выполненньп» в виде втулки с эксцентриситетом,внутри которой размещен ротор, внутренняя поверхность втулки имеет уплотнительные губки„ образующие с ротором и лопаткой две камеры с высоким и низким давлением, н регулятор момента, о тл и ч а ю шийся тем, что, с целью повышения точности и удобства регулировки крутящего момента, втулка со стороны шпинделя имеет на торце кольцевую канавку и два отверстия для перетока рабочей жидкости иэ камеры высокого давления в камеру низкого давления, регулятор момента выполнен в виде установленного на свободном конце шпинделя и подпружиненного н осевом направлении поршня с торцовым кольцевым буртиком для размещения н кольцевой канавке втулки.

2. Гайковерт по п. 1, о т л и ч аю шийся тем, что в шпинделе выполнено осевое отверстие, регулятор

1524992 э ® и

Составитель H. Лихачев

Техред Л.Олийнык Корректор Н. Король

Редактор М. Петрова

Заказ 7175/9 Тиран 778 Подписное

ВНИИПИ Государственного комитета по иэобретениям и открытиям при ГКНТ СССР

113035, Иосква, 3-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 момента в виде установленных в последнем реэьбового атифта, упругого элемента и поршня, ротор с двумя радиальными отверстиями для перетока рабочей зидкости из камеры высокого давления в камеру низкого давления, и упругий элемент в виде полиуретановых тарельчатых уплотнителей.
