Способ приготовления асфальтобетонной смеси

Способ приготовления асфальтобетонной смеси

Иллюстрации

Показать все

Реферат



Изобретение относится к дорожному строительству и может быть использовано при приготовлении асфальтобетонных смесей, применяемых при строительстве покрытий и оснований автомобильных дорог. Целью изобретения является повышение прочности и водостойкости асфальтобетона. Асфальтобетонную смесь готовят следующим образом. Нагретый битум вспенивают водой, распыленной воздушно-минеральной смесью, содержащей 15-50% минерального порошка от массы битума. Полученное вяжущее смешивают с минеральными материалами. Предел прочности при сжатии при 20°С 3,92-4,56 МПа, предел прочности при сжатии при 50°С 1,32-1,40 МПа, коэффициент водостойкости 0,98-1,00, коэффициент водостойкости при длительном водонасыщении 0,77-0,91. 2 табл.

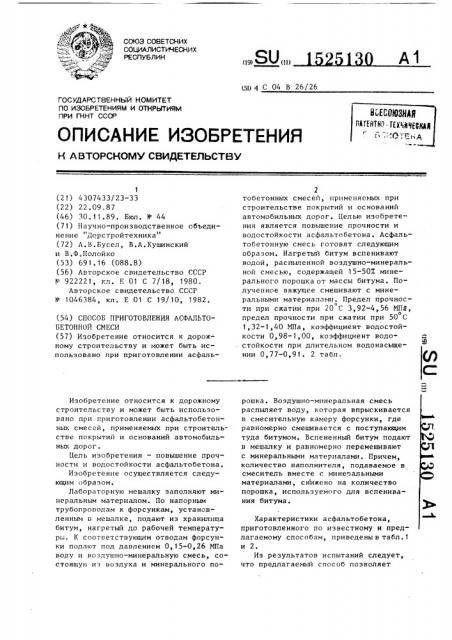

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 С 04 В 26/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР

1 (21) 4307433/23-33 (22) 22.09.87 (46) 30.11.89. Бюл. М 44 (71) Научно-производственное обьединение "Дорстройтехника" (72) А.В.Бусел, В.А.Кушинский и В.Ф.Полойко (53) 691.16 (088.8) (56) Авторское свидетельство СССР

) - 922221, кл. F. 01 С 7/18, 1980.

Авторское свидетельство СССР

)) 1046384, кл. E 01 С 19/10, 1982. (54) СПОСОБ ПРИГОТОВЛЕНИЯ АСФАЛЪТОБЕТОННОЙ СМЕСИ (57) Изобретение относится к дорожному строительству и может быть использовано при приготовлении асфальИзобретение относится к дорожному строительству и может быть использовано при приготовлении асфальтобетонных смесей, применяемых при строительстве покрытий и оснований автомобильных дорог.

Цель изобретения — повышение прочности и водостойкости асфальтобетона.

Изобретение осуществляется следующим образом.

Лабораторную мешалку заполняют минеральным материалом. По напорным трубопроводам к форсункам, установленным в мешалке, подают из хранилища битум, нагретый до рабочей температуры. К соответствующим отводам форсунки подают под давлением 0,15-0,26 MIa воду и воздушно-минеральную смесь, состоящую из воздуха и минерального по2 тобетонных смесей, применяемых при строительстве покрытий и оснований автомобильных дорог. Целью изобретения является повышение прочности и водостойкости асфальтобетона. Асфальтобетонную смесь готовят следующим образом. Нагретый битум вспенивают водой, распыленной воздушно-минеральной смесью, содержащей 15-50Х минерального порошка от массы битума. Полученное вяжущее смешивают с минеральными материалами. Предел прочности при сжатии при 20 С 3,92-4,56 МПа, о, предел прочности при сжатии при 50 С

1,32-1,40 МПа, коэффициент водостойкости 0,98-1,00, коэффициент водостойкости при длительном водонасыщении 0,77-0,91. 2 табл. рошка. Воздушно †минеральн смесь распыляет воду, которая впрыскивается в смесительную камеру форсунки, где равномерно смешивается с поступающим туда битумом. Вспененный битум подают в мешалку и равномерно перемешивают с минеральными материалами. Причем, количество наполнителя, подаваемое в смеситель вместе с минеральными материалами, снижено на количество порошка, используемого для вспенивания битума.

Характеристики асфальтобетона, приготовленного по известному и предлагаемому способам, приведены в табл.! и 2.

Из результатов испытаний следует, что предлагаемый способ позволяет

1525130 повысить прочность и водостойкость асфальтобетона. ленном состоянии и перемешивание его с минеральным материалом, о т л и— ч а ю шийся тем, что, с целью повышения прочности и водостойкости асфальтобетона, воду распыляют потоком воздушно-минеральной смеси, содержащей 15-50Х минерального порошка от массы битума.

Формула изобретения

Способ приготовления асфальтобетонной смеси, включающий вспенивание нагретого битума 2-57 воды в распыТаблица!

Влияние количества воды на свойства асфальтобетона

Набухание, Х ло объеВодонасыСтабильСодержание

Коэффициент

Предел прочности на сжатие, МПа, при о температуре, С

Пенистость

Кол-во воды, Х от мине.рального порошка в возщение, Х по объеность, с водостоймассы битума

0 20

50 кости душноминеральной смеси, мас.Х

2,0+ 32 26

3,0+ 32 26

4,0+ 32 26

5,0+ 32 27

Известный способ 25

Та блица 2

Влияние количества минерального порошка в воздушноминеральной смеси на свойства асфальтобетона

Предел прочности на сжатие, ИПа, прн температуре, С о

Набухание, Х по объеСтабильность, с

Коэффициенты одоасыенистость (кратность) шение, Х по объеводостой0 20 50 кости му

0,77

0,90

0 89

0,67

3,98+ 1,36

4,46+ 1,40

4,09+ 1,38

3, 75 1,26

10,10

11,73

10,62

9,01

0,99

1,00

1,00

0,97

0,28

0,24

0,26

0,30

2,2

2,2

2,2

2,2

169

247

167

121

26

26

15+

32+

50+

Составитель Б.Петрянин

Техред А.Кравчук Корректор М.Самборская

Редактор Н.Киштулинец

Тираж 591

Заказ 7360/16

Подписное

ВНИИПИ Государственного комитета по изобретениям и. открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðoä, ул. Гагарина,101

Содержание минерального порошка в воздушно-минеральной смеси, мас.X

10,05

11,73

11,99

10, 15

9,00

165 2 2 028 1,37 0,99

247 2,2 0,24 1,40 1,00

259 2,2 0,25 1,44 1,00

184 2,2 0,29 1,32 0,98

126 2,2 0,30 1,30 0,97 длительной водостой кости (15 сут) 0,78

0,90

0,91

0,80

0,70 длительной водостойкости (15 сут)
