Резиновая смесь

Резиновая смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к резиновой промышленности, в частности к резиновой смеси, и может быть использовано для изготовления форм, предназначенных для получения маканых изделий методом ионного отложения. Изобретение позволяет улучшить смачиваемость форм из данной смеси, предназначенных для получения маканых изделий, и улучшить качество последних за счет того, что резиновая смесь дополнительно содержит поливиниловый спирт (ПВС) и глицерин (Гл). Смесь по изобретению содержит следующие компоненты, мас.ч.: этиленпропилендиеновой каучук 100, сера 1-3, тиурам 1-2, каптакс 0,3-0,7, оксид цинка 3-7, стеариновая кислота 1,5-2,5, технический углерод 40-60, ПВС 0,3-1,5, Гл 2,0-5,5. 3 табл.

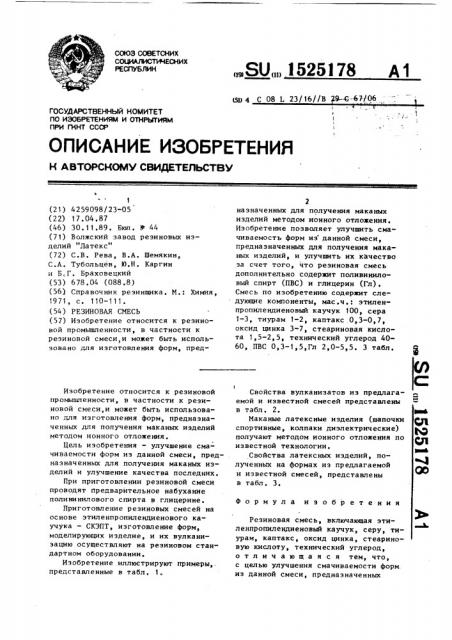

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4259098/23-05 (22) 17.04.87 (46) 30. 11.89. Бюл. У 44 (71) Волжский завод резиновых изделий "Латекс" (72) С.В. Рева, В.А. Шемякин, С.А. Тубольцев, Ю.Н. Каргин и Б,Г. Браховецкий (53) 678.04 (088.8) (56) Справочник резинщика. М.: Химия, 1971, с. 110-111. (54) РЕЗИНОВАЯ СМЕСЬ (57) Изобретение относится к резиновой промышленности, в частности к резиновой смеси,и может быть использовано для изготовления форм, предИзобретение относится к резиновой промышленности, в частности к резиновой смеси,и может быть использовано для изготовления форм, предназначенных для получения маканых иэделий методом ионного отложения.

Цель изобретения — улучшение смачиваемости форм из данной смеси, предназначенных для получения маканых изделий и улучшение качества последних.

При приготовлении резиновой смеси проводят предварительное набухание поливинилового спирта в глицерине.

Приготовление резиновых смесей на основе этиленпропилендиенового каучука — СКЭПТ, изготовление форм, моделирующих изделие, и их вулканиэацию осуществляют на резиновом стандартном оборудовании.

Изобретение иллюстрируют примеры,, представленные в табл. 1.

„.Я0„„1525178 А1 (50 4 С 08 Ь 23/16//В 9 — 6-67/06 назначенных для получения маканых иэделий методом ионного отложения.

Изобретение позволяет улучшить смачиваемость форм иэ данной смеси, предназначенных для получения маканых иэделий, и улучшить их качество за счет того, что резиновая смесь дополнительно содержит поливиниловый спирт (ПВС) и глицерин (Гл).

Смесь по изобретению содержит следующие компоненты, мас.ч.: этиленпропилендиеновый каучук 100, сера

1-3, тиурам 1-2, каптакс 0,3-0,7, оксид цинка 3-7, стеариновая кислота 1,5-2,5, технический углерод 4060, ПВС 0,3-1,5,Гл 2,0-5,5. 3 табл.

Свойства вулканизатов из предлагаемой и известной смесей представлены в табл. 2. ash

Маканые латексные изделия (шапочки ф спортивные, колпаки диэлектрические) р получают методом ионного отложения по р известной технологии, Свойства латексных иэделий, полученных на формах из предлагаемой и известной смесей, представлены в табл ° 3. формула изобретения

Резиновая смесь, включающая этиленпропилендиеновый каучук, серу, тиурам, каптакс, оксид цинка, стеариновую кислоту, технический углерод, отличающаяся тем, что, с целью улучшения смачнваемостн форм. иэ данной смеси, предназначенных

1525178

0,3-0i 7

3-7 для получения маканых изделий и улучшения качества последних, резиновая смесь дополнительно содержит поливиниловый спирт и глицерин при следунщем соотношении компонентов, мас.ч.!

Этипенпропилендиеновый каучук 100

Сера 1-3

Тиурвм 1-2 10

1,5-2,5

40-60

0,3-1, 5

2,0-5,5

Таблица 1

Ингредиенть

Содержание ингредиентов, мас.ч на 100 мас.ч. каучука, в смеси контрольной

9 предлагаемой известной

5 6

1 2 3 4

7 8

3,0 1,5 3,0 1,5

1,0 1,5 1,0 2,0

Оэ 7 Ов5 Оэ7 Оэ5

3,0 5,0 7,0 3,0

1,0

2,0

0,3

7,0

1,0

1,5

0,3

5,0

Каучук СКЭПТ

Сера

Тиурам

Каптакс

Оксид цинка

Стеариновая кислота 1,5

Технический углерод-ТМ-70 60

Глицерин 2,5

Поливиниловый спирт

2,0

1,5

0,5

5,0

1,0

1,5

0,3

5,0

100 100

2,0 2,0

1,5 2,0

0,5 0,7

5,0 3,0

1,0

2в5 2,0 1,5 2,5 2,0 1,0 1,0

2,0

40 50 40 60

5,0 4,0 2,0 5,5

50 40

50 4,0

2,5

1эО Оэ7 Оэ3 1э5 Оэ5. 1эО Оэ7

0 5

Таблица 2

Смесь

Показатели

КонтИзвестПредлагаемая ная рольная

)111 I 1) 1 2 3 4 5 6 7 8

24,5 25,0

27 24,6 26 26,5 27 25,2 25,5 26

570 560 550 560 540 490 550 530 550 500

5>2 4ю9 4ю7 5в1 513 4,7 5,1 5,3 5,0 4,9

40 49 35 35 32 39 90 90

44 35

Условная прочность при растяжении, MIIa

"Относительное удлинение при разрыве, Х

Сопр отивл е ние ра здиру, кН /м

Угол смачиввния, град

Каптакс

Оксид цинка

Стеариновая кислота

Технический углерод

Поливиниловый спирт

Глицерин

1525178

Т ° Олина 3

Похазателн

Нолпахм дизлентричасиие

6 7 Ь ТУ

I LM3

3 4 ТУ 38

910 890 890 н/и 870 850 860 Ь10 850

a/è 800 850 810

1,5 2,0 1,5

1 5 2,0 2 5 a/0 5 1,2

° /8 4 2,0 2,5

2 3

П р и и е ч а н н е. Изделие по примерны 9 н 1О визит дефехты, треиииы, дпв Ьизихо-ые" ха>вачесхих испытании образцы зыоираыт нз ыевох, ие иыенинх дефентов.

Редактор М. Недолу1кенко

Заказ 7366/19 Т14Раа 411 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рау1пская наб>з д. 4/5

Производственно-издательский комбинат Патент, г.Уигород, ул. Гагари

I> II

Г íà 101

Условнал прочностз прн раста ненни; НПа 28,5

Относительное удлинение при разрыва, 2 870

Сопротивление раздиру, хН/и 97>0

На пуха вью ст ъ >

2 2,0

Количество дефехтов в виде неотлонениЬ as-за апохай сыамваеыости форы хоанf ллнтоы

30 ° 6 29,5 28,0 н/и 22 26,0 27,5 28,2 26,5 и/и 20 25 24

99,8 98 90,0 a/è 50 48,0 54,Ф SS,О 49,0 в/ы 30 80 Ь2

Составитель Л. Реутова

Техред А.Кравчук Корректор О. Кравцова
