Реферат



Изобретение позволяет повысить надежность и расширить функциональные возможности устройства. Устройство содержит установленные соосно всасывающий трубопровод 1, приемный раструб 2, выполненный в виде конфузора, и перфорированную цилиндрическую обечайку 3. Устройство снабжено полым цилиндрическим патрубком 4, частично охватывающим всасывающий трубопровод 1 и установленным относительно него с возможностью осевого перемещения. Обечайка 3 закреплена на трубопроводе 1, а раструб 2 - на патрубке 4, причем наибольший наружный диаметр раструба равен внутреннему диаметру обечайки. При работе насоса положение раструба определяется расходом жидкости. Изменение расхода вызывает перемещение раструба 4 вдоль оси трубопровода 1, вследствие чего изменяется площадь рабочей поверхности обечайки 3. Положение раструба изменяется также при изменении уровня воды в водоеме, что позволяет производить водозабор из водоемов различной глубины. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<5114 1 0-1 0 29 70

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А8ТОРСКОМУ СВИДЕТЕЛЬСТВУ юг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

00 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4405283/25-29 (22) 07. 04. 88 (46) 30, 11.89. Бюл. № 44 (71) Научно-производственное объединение по сельскохозяйственному машиностроению

«ВИСХОМ» (72) А. В. Соловьев, Н. В. Колесник, Г. П. Лямперт и К. Б. Рогайлов (53) 621.671 (088.8) (56) Авторское- свидетельство СССР № 909343, кл. F 04 D 29/70, 1980.

Авторское свидетельство СССР № 641!74, кл. Е 04 D 29/70, 1977. (54) ВОДОЗАБОРНОЕ УСТРОЙСТВО (57) Изобретение позволяет повысить надежность и расширить функциональные возможности устройства. Устройство содержит установленные соосно всасывающий трубопровод

1, приемный раструб 2, выполненный в виде

„„SU„„1525336

2 конфузора, и перфорированную цилиндрическую обечайку 3. Устройство снабжено полым цилиндрическим патрубком 4, частично охватывающим ьсасывающий трубопровод и установленным относительно него с возможностью осевого перемещения. Обечайка 3 закреплена на трубопроводе 1, а раструб 2— на патрубке 4, |ричем наибольший наружный диаметр раструба равен внутреннему диаметру обечайки. При работе насоса положение раструба определяется расходом жидкости.

Изменение расхода вызывает перемещение раструба 4 вдоль оси грхбопровода 1, вследствие чего изменяется лл:.щадь рабочей lloверхности обечайки 3. Положение раструба изменяется также при изменении уровня воды и водоеме, что позволяет производить водозабор и водоемон раз. ичной глхбины.

2 л

1525336

Формула изобретения

Фиг, г ((>((;((и ((.:l: I I«!t;I(tti,tttt(>H

I > ((; ((t i, i Ч >;(н. ((н и т «род 11 П< 1«и Корр»t t.(>I> Г .«(н.($,(,t i, I! t>(>t> 1 н1«<>л,>З» 11<> (ttи(н<и

Б11! !11111 1(° «.(нро, tt(tt(>t:> t (»(tt t;t но и и<бр(г(нинч и оглрьп инч нрн 1 I« I!1 < ..(<.

1! (<(15, ((о(кн;(, Ж З5, Рнугиол;(н ннб., д. 4 5

11;»((н (, . н нн» (((.(;(;(.(лилии личбинн; . I I;(тон(>, «н(г<>род, «.l Гнг,(!>ин;<, !((!

Изобретение относится к гидромащиностроению, а именно к конструкциям входных устройств насосов.

Цель изобретения повышение надежности путем изменения площади фильтрующей поверхности и расширение функциональных возможностей пх тем обеспечения воз«!ожности забора воды из водоемов чалой глуби ны.

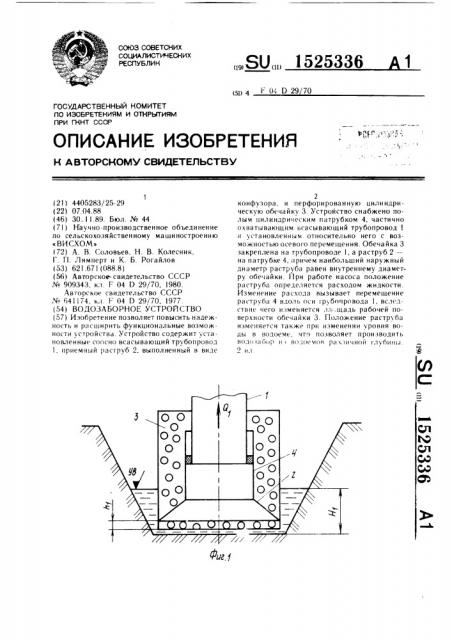

На фиг. 1 изображено водозаборное устройство при работе на малом расходе и глубине водоема; на фиг. 2 -- то же, на большем расходе и большей глубине.

Водсзаборное устройство содержит установленные соосно всасывающий трубопровод

1, приемный раструб 2, выполненный в виде конфузсра, и перфорированную цилиндрическую обечайку 3, устройство снабжено полым цилиндрическим патрубком 4, частично охватывающим всасывающий трубопровод 1 и установленным относительно него с возможностью осевого перемещения. Обечайка 3 закреплена на трубопроводе 1, а раструб 2— на патрубке 4, причем наибольший наружный диаметр раструба равен внутреннему диаметру обечайки.

Устройство работает следующим образом.

Установив водозаборное устройство в источнике жидкости, производят запуск насоса.

Через водозаборное устройство при.этом проходит расход !,.(((фиг. 1) . В результате взаимодействия скоростного напора и разряжения на подвижный раструб 2, жестко связанный с патрубком 4. раструб 2 уста навливается на расстоянии Ht от дна обечайки 3.

При увеличении расхода жидкости до

® воздействие на раструб 2 от скоростного напора и разряжения увеличивается, в связи с этим увеличивается расстояние

Н от дна обечайки 3 до раструба 2 (фиг, 2).

Люб(.е возможное изменение расхода, а также засорение обечайки 3, вызывает изменение расстояния от ее дна до раструба 2.

Таким образом, изобретение позволяет производить надежный забор воды из водоемов различной глубины.

Водозаборное устройство, содержащее установленные соосно всасывающий трубопровод, приемный раструб, выполненный в виде конфузора, и перфорированную цилиндрическую обечайку, отличающееся тем, что, елью повышения надежности путем из менения площади фильтрующей поверхности и расширения функциональных возможностей путем обеспечения возможности забора воды из водоемов малой глубины, уст25 ройство снабжено полым цилиндрическим патрубком, частично охватывающим всасывающий трубопровод и установленным относительно него с возможностью осевого переме!ценин, обечайка закреплена на трубопроводе, а ра Tpv6 — - на патрубке, причем наибольший наружный диал(етр раструба равен внутреннему диаметру обечанкн
