Устройство для пневматического отбора проб сыпучих материалов

Устройство для пневматического отбора проб сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к технике пробоотбора и может быть использовано, например, для отбора проб семян масличных культур из приемного бункера железнодорожных вагонов. Цель изобретения - обеспечение представительности транспортируемой к месту проведения анализа пробы. Для этого циклон 5снабжен делителем потока 6, к средней воронкообразующей части которого крепится трубопровод 7 транспортирования пробы. Сборник пробы выполнен в виде патрона 8 пневмопочты 9, перемещающегося в трубопроводе 7. Крышка патрона 8 выполнена в виде полудисков 10, закрепленных на подпружиненном штоке 11. В месте соединения трубопровода 7 с циклоном 5 размещен электромагнит 15 для обеспечения надежности соединения патрона с циклоном. 1 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (5D4 G01 N 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21! 4381947/23-26 (22) 07.01.88 (46) 30.11 89, Бюл. У 44 (71) Научно-производственное объединение "Масложирпром" (72) А.А. Бегунов, Е.Е. Лебедев, Н.Е. третинский, Г.В.Изотова, Д.К. Бердникова и Ф.В. Паланчук (53) 543.053 (088.8) (56) Патент СИА Ф 4286468, кл. G 01 Б 1/14, 1981. (54) УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОГО

ОТБОРА ПРОБ СЫПУЧИХ МАТЕРИАЛОВ (57) Устройство относится к технике пробоотбора и може быть использовано,. например, для отбора проб семян масличных культур иэ приемног бун2 кера железнодорожных вагонов, Цель изобретения — обеспечение представительности транспортируемой к месту проведения анализа пробы. Дпя этого циклон 5 снабжен делителем потока 6, к средней воронкообразующей части которого крепится трубопровод 7 транспортирования пробы. Сборщик пробы выполнен в виде патрона 8 пневмопочты 9, перемещающегося в трубопроводе 7. Крышка патрона 8 выполнена в виде полудисков 10, закрепленных на подпружиненном штоке 11. В месте соединения трубопровода 7 с циклоном 5 размещен электромагнит

15 для обеспечения надежности соединения патрона с циклоном. 1 s.ï. ф-лы ф-лы, 2 ил.

1525532

Изобретение относится к технике пробоотбора и может быть использовано, например, для отбора проб семян масличных культур из приемного бункера железнодорожных вагонов.

Целью изобретения является обеспечение представительности транспортируемой к месту проведения анализа пробы. 10

Сущность изобретения заключается в том,что отобранную пробу можно транспортировать в любое место проведения анализа за счет установки в тру бопроводе транспортирования пробы 15 ,патрона пневмопочты, крышка которого выполнена в виде поворотных полудисков, закрепленных на подпружиненном штоке..Цно циклона выполнено в виде распределения потока, средняя во- 2П ронкообразная часть которого соответствует дозе пробы. В нижней части разгрузочной воронки установлено гнездо для взаимодействия с подпружиненным штоком в момент его стыков- 25 ки с циклоном.

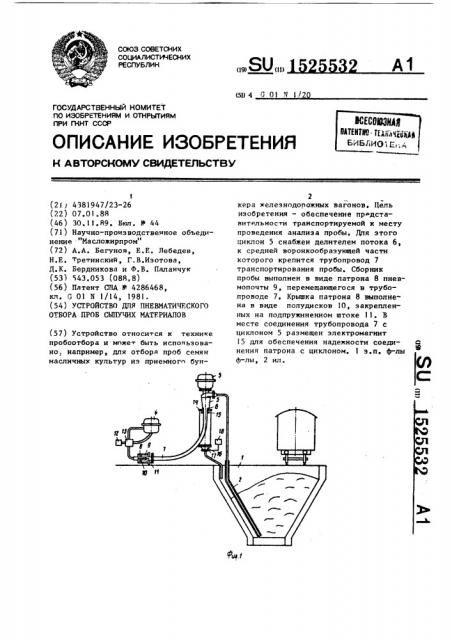

На фиг.1 изображена технологическая схема работы устройства; на фиг.2 — патрон в момент соединения с циклоном.

Устройство состоит иэ бункера 1 с материалом, трубопровода 2 отбора пробы, воздуходувных агрегатов 3

4, «HKfIOHB 5 рНо которого нено в виде делителя 6 потока, к средней воронкообразной части кото— рого крепится трубопровод 7 транспортирования пробы. В трубопроводе

7 размещен патрон 8 пневмопочты 9, 4р крышка которого выполнена в виде полудисков IO, закрепленных на подпружиненном штоке 11. Патрон 8 установлен с возможностью возвратно-поступательного перемещения под управлением электромагнита 12 через реверсивный вентиль 13. В нижней части разгрузочного отверстия воронки ус— тановлено гнездо 14 для взаимодействия с подпружиненным штоком 11, В мес- о те соединения трубопровода 7 с цик-лоном 5 размещен электромагнит 15 обеспечения надежности соединения патрона с циклоном. Кроме того, циклон

5 снабжен патрубком 16 с задвижкой

17 и электромагнитом 18 для управления з адвижкой 1 7.

Устройство работает следующим образом.

Б месте производства анализа оператор загружает патрон 8 в приемоотправочную станцию пневмопочты 9.

При этом должен быть открыт нагнетательный и 3акрыт всасывающий трубопровод воздуходувного агрегага 4, задвижкой 17 закрыт патрубок 16 выгрузки излишков семян и отключен электромагнит 18. Переключение трубопроводов производится с помощью реверсивного вентиля 13 и задвижки 17 патрубка 16 от электромагнита 18.

Электрической схемой предусмотрено исходное положение этих узлов.

Закрыв крышку приемо-отправочной станции, оператор включает воздуходувный агрегат 4, и патрон 8 под действием нагнетающего воздуха лопается к разгрузочной воронке циклона 5. Когда патрон подойдет к этой воронке, срабатывает электромагнит

15 притягивания патрона. Иток 11 патрона, упираясь в гнездо 14, установленное в нижней части разгрузочной воронки циклона 5, натягивает пружину штока 11, удерживающую полудис— ки 10, крышки патрона 8, и крышка открывается„ Одновременно с электромагнитом 15 притягивания патрона включается питание воздуховсасываюющего агрегата 3. При этом происхо-. дит всасывание семян по трубопроводу 2. По истечении заданной выдержки времени отключается воздуховсасывающий агрегат 3, а затем электромагнит 15 притягивания патрона. Производится переключение воздуходувного агрегата 4 на режим всасывания и патрон с порцией семян возвращается в приемо †отправочн станцию. Срабатывает конечный выключатель (не показан), отключая. питание воздуходувного агрегата 4, электродвигателя реверсивного вентиля 13 и включая питание электромагнита 18. Задвижка 17 открывается и происходит выгрузка излишков семян.

Использование предлагаемого уст-ройства позволяет значительно снизить трудовые затраты на отбор и дос- тавку проб к месту производства ана-.. лиза, повысить оперативность и метрологическую надежность информации о качестве материала. лормула из о бретения

1. Устройство для пневматического отбора проб сыпучих материалов, 15255

2. Устройство по п,1, о т л и ч аю щ е е с я тем, что оно снабжено размещенным в месте соединения трубопровода транспортирования пробы C циклоном электромагнитом для обеспечения надежного соединения патрона с циклономе

Составитепь Г. Веселов

Редактор F.. Копча Техред M. Äèäûê Корректор С. Черни

Заказ 7213/36 Тир аж 789 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям цри ГЕНТ СССР

113035, Москва, Ж-35, Рдушская иаб., д, 4/5

Производственно-издательский комбинат "!1атент", r.Ужгород, ул . агарина, 101 включающее бункер для материала, воздуходувные агрегаты, трубопроводы для отбора и транспортирования пробы, размещенный между ними циклон и сборник пробы, о т л и ч а ю—

5 щ е е с я тем, что, с целью обеспечения представительности транспортируемой к месту проведения анализа пробы, циклон снабжен расположенным 10 внутри него делителем с пробоприемной воронкообразной частью, при этом сборник пробы выполнен в виде размещенного в трубопроводе для ее транспортирования патрона с крышкой и под- 15 пружиненным штоком, а пробоприемная

32

6 воронкообразная часть делителя снабжена гнездом, причем крышка патрона выполнена в виде закрепленных на подпружиненном штоке полудисков, установленных с возможностью их поворота при взаимодействии штока с гнездом.
