152561

Класс В 29h; 39ав, 5зз

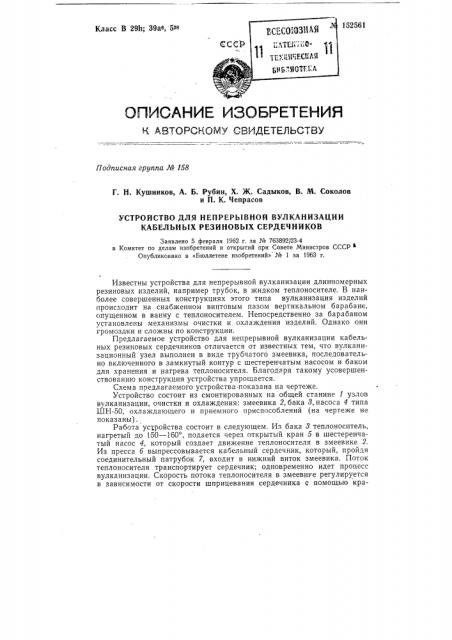

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 158

Г. Н. Кушников, А. Б. Рубин, Х. Ж. Садыков, В. М. Соколов и П. K. Чепрасов

УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОЙ ВУЛКАНИЗАЦИИ

КАБЕЛЬНЫХ РЕЗИНОВЫХ СЕРДЕЧНИКОВ

Заявлено 5 февраля 1962 r. за № 763892/23-4 в Комитет по делам изобретений и открытий при Совете Министров СССР в

Опубликовано в «Бюллетене изобретений» ¹ 1 за 1963 г.

Известны устройства для непрерывной вулканизации длинномерных резиновых изделий, например трубок, в жидком теплоносителе. В наиболее совершенных конструкциях этого типа вулканизация изделий происходит на снабженном винтовым пазом вертикальном барабане, опущенном в ванну с теплоносителем. Непосредственно за бараоаном установлены механизмы очистки и охлаждения изделий. Однако они громоздки и сложны по конструкции.

Предлагаемое устройство для непрерывной вулканизации кабельных резиновых сердечников отличается от известных тем, что вулканизационный узел выполнен в виде трубчатого змеевика, последовательно включенного в замкнутый контур с шестеренчатым насосом и баком для хранения и нагрева теплоносителя. Благодаря такому усовершенствованию конструкция устройства упрощается.

Схема предлагаемого устройства-показана на чертеже.

Устройство состоит из смонтированных на общей станине 1 узлов вулканизации, очистки и охлаждения: змеевика 2, бака 8, насоса 4 типа

ШН-50, охлаждающего и приемного приспособлений (на чертеже не показаны).

Работа устройства состоит в следующем. Из бака 8 теплоноситель, нагретый до 150 — 160, подается через открытый кран 5 в шестеренчатый насос 4, который создает движение теплоносителя в змеевике 2.

Из пресса б выпрессовывается кабельный сердечник, который, пройдя соединительный патрубок 7, входит в нижний виток змеевика. Поток теплоносителя транспортирует сердечник; одновременно идет процесс вулканизации. Скорость потока теплоносителя в змеевике регулируется в зависимости от скорости шприцевания сердечника с помощью кра¹ 152561

Предмет изобретения

Устройство для непрерывной вулканизации кабельных резиновых сердечников в среде жидких теплоносителей, например ксилитана, состоящее из смонтированных на общей станине узлов вулканизации, очистки и охлаждения, от л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, вулканизационный узел выполнен в виде трубчатого змеевика, последовательно включенного в замкнутый контур с шестеренчатым насосом и баком для хранения и нагрева теплоносителя.

Составитель М. С. Хухлин

Техред А. А. Камышникова Корректор Ю. М. Федулова

Редактор Кутафина

Объем 0 18 изд л

Цена 4 коп. открытий

Поди. к печ. 21/1 — 63 г. Формат бум. 70X108 />о

Зак. 3987/14 Тираж 600

ЦБТИ при Комитете по делам изобретений и при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д.

2/6.

Типография, пр. Сапунова, 2. на 5. Пройдя весь змеевик, сердечник. попадает в верхнюю часть бака 8, откуда по. направляющему ролику (на чертеже не показан) через отверстие в крышке бака (на чертеже не показано) направляется в протирочное, охлаждающее и затем в приемное приспособления. Теплоноситель из змеевика возвращается в бак 8.
