Способ моделирования электрических цепей

Способ моделирования электрических цепей

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике и может быть использовано для анализа процессов в электрических цепях. Целью изобретения является повышение точности. Это достигается тем, что дополнительно формируются импульсные потоки, частоты которых пропорциональны величинам напряжений в узлах электрической цепи, причем раздельные импульсные потоки, частоты которых пропорциональны величинам токов в ветвях и величинам напряжений в прилегающих узлах, направлены навстречу друг другу.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PECnVÜËÈК (19) (111 (11 4 С 06 F 15/20

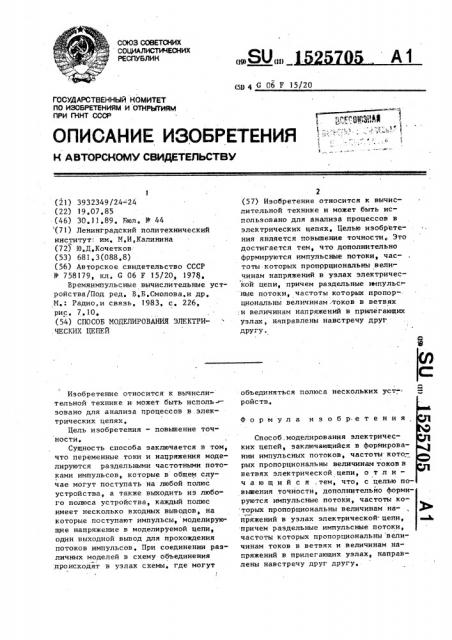

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 3932349/24- 24 (22) 19,07.85 (46) 30.11.89, Бюл. У 44 (71) Ленинградский политехнический институт, им, N,È,Êàëèíèíà (72) 1О.Д,Кочетков (53) 681,3(088 ° 8) (56) Авторское свидетельство СССР

Ф 758179, кл, G Об F 15/20, 1978, Времяимпульсные вычислительные устройства/Под ред. В,Б,Смолова,и др, M. Радио,и связь, 1983, с. 226, рис, 7.10, (54) СПОСОБ МОДЕЛИРОВАНИЯ ЭЛЕКТРИ,ЧЕСКИХ ЦЕПЕЙ

Изобретение относится к вычислительной технике и может быть использовано для анализа процессов в электрических цепях, Цель изобретения - повышение точности.

Сущность способа заключается в том, что переменные токи и напряжения моделируются раздельными частотными потоками импульсов, которые в общем случае могут поступать на любой полюс устройства, а также выходить из любого полюса устройства, каждый полюс имеет несколько входных выводов, на которые поступают импульсы, моделирующие напряжение в моделируемой цепи, один выходной вывод для прохождения потоков импульсов ° При соединении различных моделей в схему объединения происходят в узлах схемы, где могут

2 (57) Изобретение относится к вычислительной технике и может быть использовано для анализа процессов в электрических цепях, Целью изобретения является повышение точности. Это достигается тем, что дополнительно фррмируются импульсные потоки, частоты которых пропррциональны вели чинам напряжений в узлах электрической цепи, причем раздельные импульс ные потоки, частоты которых пропорциональны величинам:токов в ветвях и величинам напряжений в припегающих узлах, направлены навстречу друГ дру. у ° объединяться полюса нескольких устройств., Формула из обретения

Способ. моделирования электрических цепей, заключающийся в формировании импульсных потоков, частоты которых пропорциональны величинам токов в ветвях электрической .цепи, о т л и— ч а ю шийся ..тем, что, с целью повышения точности, дополнительно формируются импульсные потоки, частоты которых пропорциональны величинам напряжений в узлах электрической- цепи, причем раздельные импульсные потоки, частоты которых пропорциональны величинам токов в ветвях и величинам напряжений в прилегающих узлах, направлены навстречу друг другу,
