Устройство для передачи пневматических дискретных сигналов

Устройство для передачи пневматических дискретных сигналов

Иллюстрации

Показать все

Реферат



Изобретение относится к пневматическим устройствам передачи информации. Цель изобретения - повышение надежности. Устройство для передачи пневматических сигналов содержит установленные на передающем пункте командный элемент 1, вход которого соединен с каналом питания 2, а выход - с линией связи 4, и пневматический конденсатор 3, одна камера которого подключена к линии связи. На приемном пункте установлен первый струйный логический элемент ИЛИ-НЕ-ИЛИ 5, один вход которого сообщен с линией связи 4, второй струйный логический элемент ИЛИ-НЕ-ИЛИ 6 и пневматическая емкость 7, подключенная к прямому выходу 8 первого струйного логического элемента 5 и к одному входу второго струйного логического элемента 6, другой вход которого сообщен с инверсным выходом 9 первого струйного логического элемента 5. Инверсный выход 10 второго стройного логического элемента соединен с выходным каналом 11. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„ дц 4 G 08 С 23/00

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4450532/24-24 (22) 25.04.88 (46) 30;11.89. Бюл. У 44 (71) Донецкий филиал Государственного проектно-конструкторского и научно-исследовательского института по автоматизации угольной промьппленности (72) С.А.Доценко, Б.Л.Зеленовский и Е.Б.Крючков (53) 621-525(088.8) (56) Авторское свидетельство СССР

У 433029, кл. G 08 С 23/00, Авторское свидетельство СССР

М 686053, кл. G 08 С 23/00, 1978. (54) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ПНЕВМАТИЧЕСКИХ ДИСКРЕТНЫХ СИГНАЛОВ (57) Изобретение относится к пневматическим устройствам передачи информации. Цель изобретения — повышение надежности. Устройство для передачи

2 пневматических сигналов содержит установленные на передающем пункте командный элемент 1, вход которого соединен с каналом питания 2, а выход — с ливией 4 связи, и пневматический конденсатор 3, одна камера которого подключена к линни связи.

На приемном пункте установлены первый струйный логический элемент ИЛИНЕ-ИЛИ 5, один вход которого сооб« щен с линией 4 связи, второй стуйный логический элемент ИЛИ-НЕ-ИЛИ 6 и пневматическая емкость 7, подключенная к прямому выходу 8 первого струйного логического элемента 5 и к одному входу второго струйного логического элемента 6, другой вход которого сообщен с инверсным выходом 9 первого струйного логического элемента 5.

Инверсный выход 10 второго струйного логического элемента соединен с выходным каналом 11. 1 ил.

1525720

Изобретение относится к пневматиеским устройствам передачи информации ° !

Цель изобретения - повьппение надежности.

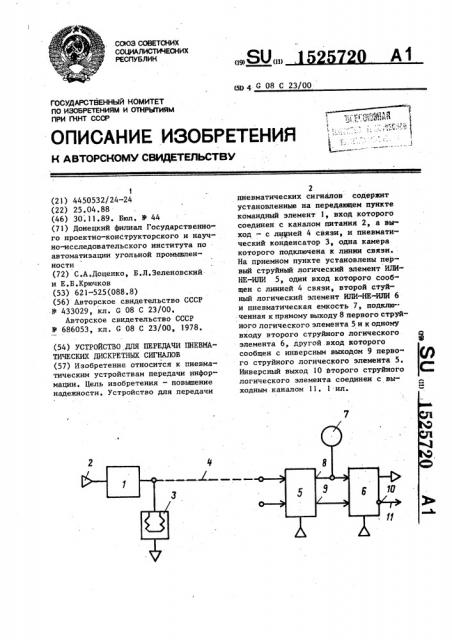

На чертеже приведена схема устройства.

На передающем пункте установлен омандный элемент 1, вход которого оединен с каналом 2 питания, а выод - с одной камерой пневматическоо конденсатора 3 и .с линией 4 связи.

На приемном пункте установлены п рвый 5 и второй 6 струйные логич ские элементы ИЛИ-НЕ-ИЛИ и пневмаческая емкость 7. Линия 4 связи п дключена к одному входу элемента

5 прямой выход 8 которого сообщен с емкостью 7 и с одним входом элем нта 6. Инверсный выход 9 элемента

5 связан с другим входом элемента

6 инверсный выход 10 элемента 6 с единен с выходным каналом ll °

Устройство работает следующим обр зом.

В исходном состоянии давление в к мере конденсатора 3 и в линии 4 с язи равно нулю. На инверсном вых де 9 сигнал равен "1", а на инв рсном выходе 10 и в канале 11 вых дной сигнал равен "0".

При кратковременном воздействии н командный элемент 1, выполненный, н пример, в виде кнопки без сброса в атмосферу, воздух питания из канал 2 поступает в линию 4 связи и в п евматический конденсатор 3, распол женный непосредственно возле командного элемента 1. После снятия в одного воздействия опорожнение ревматического конденсатора 3 происходит по пневматической линии 4 связи, в связи с чем давление в ней ув еличивается до величины срабатывани я по прямому выходу струйного логи ческого элемента ИЛИ-НЕ-ИЛИ 5„ а на инверсном выходе 9 единичный сигнал исчезает, что приводит к срабатыванию логического элемента .ИЛИ-НЕ-ИЛИ 6 по инверсному выходу 10.

Составит

Редактор А.Огар Техред Л

Длительность сигнала на инверсном выходе элемента ИЛИ-НЕ-ИЛИ 6 зависит от времени заполнения пневматической . емкости 7, после чего происходит переключение логического элемента

ИЛИ-НЕ-ИЛИ 6 и на выходе элемента

ИЛИ-НЕ-ИЛИ 6 и в канале 11 сигнал исчезает.

После окончания процесса опорожнения пневматического конденсатора 3 и падения давления на конце линии 4 связи до уровня отпускания логичес» кого элемента ИЛИ-НЕ-ИЛИ 5 происходит его срабатывание по инверсному выходу 9, сигнал в канале ll становится равным "0". Устройство возвращается в исходное состояние.

В предлагаемом устройстве длительность выходного сигнала "1" определяется только параметрами емкости 7 и не зависит от длины линии 4 связи и от давления в канале 2.

Формула изобретения

Устройство для передачи пневматических дискретных сигналов, содержащее установленные на передающем пункте командный элемент, вход которого соединен с каналом питания, а выход — с линией связи, и пневматический конденсатор, одна камера которого подключена к линии связи, а другая — к атмосфере, и установленный на приемном пункте первый струйный элемент ИЛИ-НЕИЛИ, один вход которого сообщен с линией связи, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, на приемном пункте установлены второй струйный элемент HJIH-НЕ-ИЛИ и пневматическая емкость, подключена к прямому выходу первого струйного элемента ИЛИ-НЕ-ИЛИ и к одному входу второго струйного элемента ИЛИ-НЕИЛИ, другой вход которого сообщен с инверсным выходом первого струйного элемента ИЛИ-НЕ-ИЛИ, а инверсный выход второго струйного элемента

ИЛИ-НЕ-ИЛИ соединен с выходным каналом.
