Устройство для защиты участков поверхности магнитопровода при нанесении покрытий напылением

Устройство для защиты участков поверхности магнитопровода при нанесении покрытий напылением

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано для защиты поверхностей магнитопровода от напыляемого материала. Целью изобретения является повышение качества путем исключения образования перемычки из напыляемого материала в шлицах магнитопровода. Для этого на рабочем участке оправки 1 выполнены углубления 2 с расширением к основанию, покрытие липкой антиадгезионной пленкой 4. Под основанием углублений 2 расположен нагревательный элемент 5. При напылении излишки порошка проваливаются в углубление 2 и происходит его сцепление с липкой антиадгезионной пленкой. 2 з.п. ф-лы, 2 ил.

союз советсних социАлистичесних

КСПУБЛИК (51)4 Н 02 K 15 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ С8ИДЕТЕЛЬСТВУ

4-A

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ пРи Гннт сссР (21) 4206550/24-07 (22) 06.03. 87 (46) 30.11.89. Бюл. 11 44 (72) Л.А. Дебердеева и Н.А.Сиренева (53) 621 . 3 ) 5 (088 .8) (56) Авторское свидетельство СССР

Р 65667, кл, В 05 В 15/04, 1976.

Авторское свидетельство СССР

Р 801893, кл. В 05 В 15/04, 1981. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ УЧАСТКОВ

ПОВЕРХНОСТИ МАГНИТОПРОВОДА ПРИ НАНЕСЕНИИ ПОКРЫТИЙ НАПЬЛЕНИЕМ (57) Изобретение относится к электротехнике и может быть использовано

„„Я0„„1525825 А 1

2 для защиты поверхностей магнитопровода от напыпяемого материала. Целью изобретения является поьышение качества путем исключения образования перемычки из напыляемого материала в шлицах магнитопровода. Для этого на рабочем участке оправки 1 выполнены углубления 2 с расширением к основанию, покрытые липкой антиадгеэионной пленкой 4. Под основанием углублений

2 расположен нагревательныф элемент

5. При напылении излишки порошка проваливаются в углубление 2, и происходит его сцепление с липкой антиадгеэионной пленкой, 2 з.п. ф-лы, 2 ип.

1 525825

Изобретение относится к электротехнике и может быть использовано для защиты поверхностей магнитопровода от напыляемого материала.

Целью изобретения является улучшение качества путем исключения образо" вания перемычки из напыпяемого материала в ытицах магнитопровода.

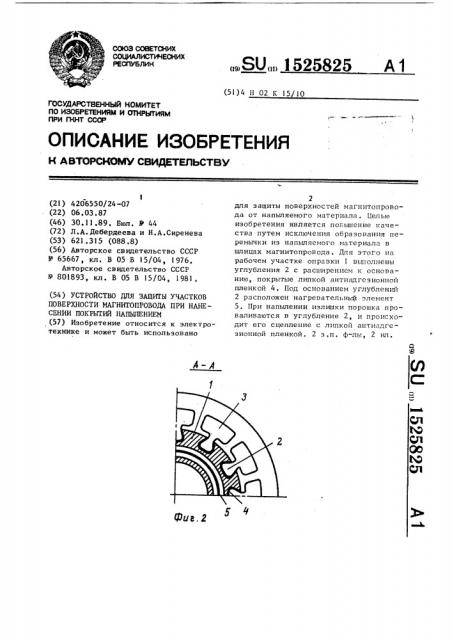

На фиг. 1 показано предлагаемое уст ройство, продольный разрез, на фиг. 2 — сечение А-А на фиг. 1.

Устройство содержит полую цилиндрическую оправку 1 и патрубок для подвода газа (не показан) . На рабочем 1 участке оправки выполнены углубления

2 с шагом, равным шагу пазов 3 магнитопровода. Углубления расширяются к основанию и покрыты липкой антиадге— зионной пленкой 4. Ширина углублений ,2 на поверхности оправки равна ширине шлица паза, Под основанием углублений 2 расположен нагревательный элемент 5, Устройство работает следующим об- 25 разом.

Магнитопровод устанавливают на оправку 1 ° По патрубку подводят газы, производят напыление пазов 3 магнитопровода порошком, например ПЭП-354А.

Излишки порошка проваливаются в углубления, и происходит его сцепление с липкой антиадгезионной пленкой 4.

При нагревании основания углублений порошок сцепляется в монолитную плен—

35 ку. После напыления магнитопровод снимают с оправки I и производят тер мообработку покрытия.

Изобретение позволяет улучшить качество защиты участков поверхности, не подлежащих покрытию, путем исключения забивания шлицев напыляемым мате риалом, Формула изобретения

1, Устройство для защиты участков поверхности магнитопровода при нанесении покрытий напыпением, содержащее полую цилиндрическую оправку и патрубок для поДвода газа, о т л и ч а ющ е е с я тем, что, с целью улучшения качества за счет исключения образования перемычки из напыпяемого материала в шлицах магнитопровода, на рабочей поверхности оправки выполнены углубления, расширяющиеся к основанию, ширина углублений на поверхности оправки равна ширине шлица паза, при этом углубления расположены с шагом, равным шагу пазов магнитопровода.

2, Устройство по п. !, о т л и ч а ю щ е е с я тем, что !углубления покрыты липкой антиадгезионной пленкой.

3. Устройство по и. 1, о т л и— ч а ю щ е е с я тем, что оправка снабжена нагревательным элементом °
