№ 152608
Класс В 02d; 50с, 8за
СССР

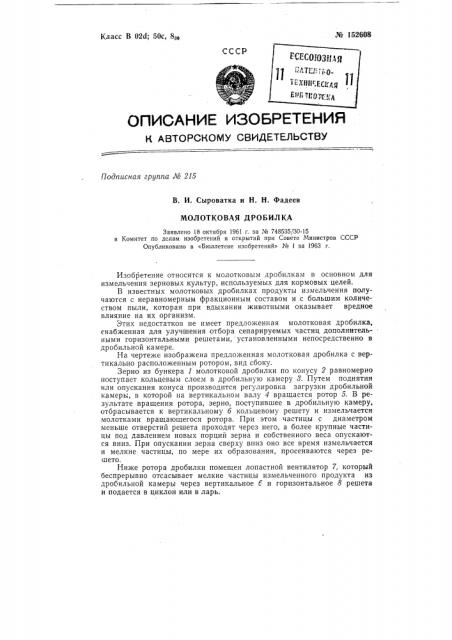

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа № 215
В. И. Сыроватка и Н. Н. Фадеев
МОЛОТКОВАЯ ДРОБИЛКА
Заявлено 18 октября 1961 г. за № 748535/30-15 в Комитет по делам изобретений и открытий при Совете Иинистров СССР
Опубликовано в «Бюллетене изобретений» № 1 за 1963 r.
Изобретение относится к молотковым дробилкам в основном для измельчения зерновых культур, используемых для кормовых целей.
В известных молотковых дробилках продукты измельчения получаются с неравномерным фракционным составом и с большим количеством пыли, которая при вдыхании животными оказывает вредное влияние на их организм.
Этих недостатков не имеет предложенная молотковая дробилка, снабженная для улучшения отбора сепарируемых частиц дополнительными горизонтальными решетами, установленными непосредственно в дробильной камере.
На чертеже изображена предложенная молотковая дробилка с вертикально расположенным ротором, вид сбоку.
Зерно из бункера 1 молотковой дробилки по конусу 2 равномерно поступает кольцевым слоем в дробильную камеру 8. Путем поднятия или опускания конуса производится регулировка загрузки дробильной камерь;, в которой на вертикальном валу 4 вращается ротор 5. В результате вращения ротора, зерно, поступившее в дробильную камеру, отбрасывается к вертикальному 6 кольцевому решету и измельчается молотками вращающегося ротора. При этом частицы с диаметром меньше отверстий решета проходят через него, а более крупные частицы под давлением новых порций зерна и собственного веса опускаются вниз. При опускании зерна сверху вниз оно все время измельчается и мелкие частицы, по мере их образования, просеиваются через решето.
Ниже ротора дробилки помещен лопастной вентилятор 7, который беспрерывно отсасывает мелкие частицы измельченного продукта из дробильной камеры через вертикальное E и горизонтальное 8 решета и подается в циклон или в ларь. № 152608
При таком устройстве молотковой дробилки сокращается ее энергоемкость и получается более равномерным фракционный состав измельченного продукта с минимальным количеством пыли.
Всесоюзный научно-исследовательский институт сельскохозяйственного машиностроения (ВИСХОМ) рекомендует разработку, изготовление и испытание опытного образца предложенной молотковой дробилки с вертикально расположенным ротором.
Предмет изобретения
Составитель А. Кармишин
Редактор М. И. Бородина Техред А. А. Камышникова Корректор Л. М. Комарова
Объем 0,18 нзд. л.
Цена 4 коп.
Формат бум. 70 Х 108 /м
Тираж 575
ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, М. Черкасский пер., д. 2/6.
Подп. к печ. 25/1 — 63 г
Зак. 70/1
Типография, пр. Сапунова, 2, Молотковая дробилка с вертикально расположенным ротором, вентилятором и вертикальными решетами для бокового отбора продуктов измельчения, отличающаяся тем, что, с целью улучшения отбора сепарируемых частиц, она снабжена дополнительными горизонтальными решетами, установленными непосредственно в дробильной камере.
